木製の引違戸の取替えWEST＃355の交換方法

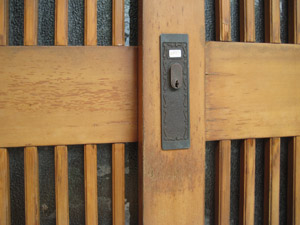

木製の引違戸の取替え　WEST355

さぁー、まず取外しましょう。
木製の引違戸でも取替えは可能ですが、カッター又はノミを使って加工しなければならない場合があります。

アルミサッシの引違錠の交換方法は、こちら

カッター又はノミが必要な場合もあります。

アルミサッシの引違錠の交換方法の１～４までと基本的に同じです。
取外しも取付けも同じ段取りで行います。

■ここがポイント！

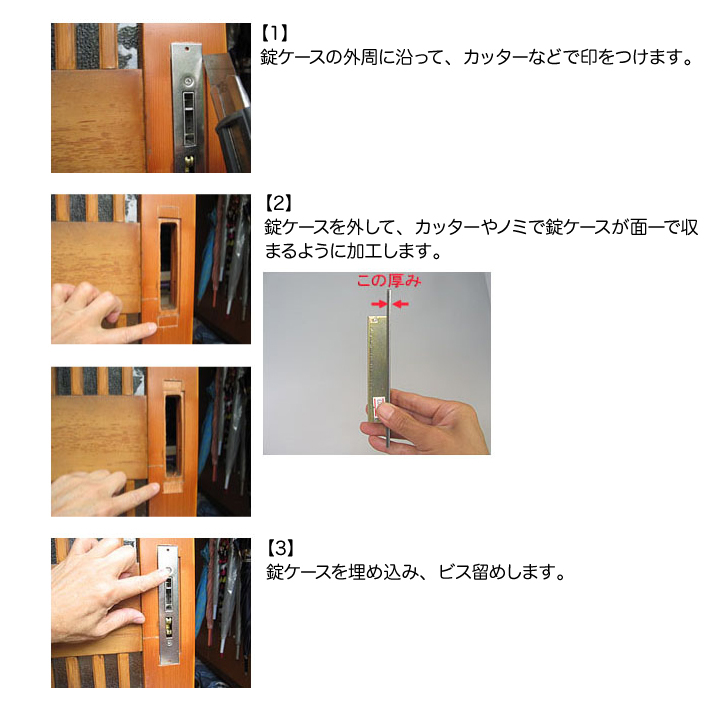

引違戸にWEST355の錠ケース(機械部分)をセットする時に、下記の画像のように加工が必要になるだけです。
まず、内扉の方から取りつけます。外側から内扉用の錠ケースを入れて、２個のビスで仮止めします。

■なぜ加工するの？

アルミサッシの引違戸の取り付け方と大きく違うところが上記のところです。
理由は、木製の戸は、アルミサッシのものより戸と戸の隙間(チリ寸法といいます。)が狭いため、戸と戸がすれ違う時に錠の一部が当たってしまいます。
そのために戸の切欠の中に収まるようにします。フラットにすることにより錠の一部は、当たらなくなります。
木製の戸の場合でもチリ寸法が４ミリ以上ある場合は、切欠の中に収めなくてもかまいません。
必要に応じて、外の戸も加工しましょう。

＜参考＞アルミサッシの引違錠の交換方法

部屋内の引違扉を開けて下さい。
次に、扉を交差させて部屋内側の既存の鍵を取り外します。上のビスを外したら、下のビスも外します。
この時点で、部屋内の鍵は外れます。

外扉の鍵を取外します。
部屋内側からビスをゆるめていきます。

既存の鍵が取外せました。
次に、切欠きの寸法を確認します。
下左図のように、高さ＝110～125mm、横巾＝20～23mmであれば「切欠きの調整」用のスペーサーは不要ですが、高さ＝110～150mm、横巾＝20～26mmであれば「切欠きの調整」用のスペーサーをご使用下さい。
詳しくは、こちら

【重要】扉の厚みの調整には、図の右側のスペーサーを利用します。
下の写真のようにはめ込みますが、特に、この「扉厚の調整」用のスペーサーは、鍵を取りつけが完了し、調整も終わったが、うまく鍵が施錠できない場合に使います。
その理由は、外の扉と内側の扉の隙間(チリ寸法)が7mm以上あるために、カマタイプの錠がうまく引っかからないためです。

では、新しい玄関錠を取り付けます。
まず、外扉の方から取り付けます。
内側から外扉用の錠ケースを入れて、２個のビスで仮止めします。

外扉の玄関錠の仮取り付けが終わりました。

同様に、内扉にも取り付けます。
内側から内扉用の錠ケースを入れて、２個のビスで仮止めします。

【ここがポイント】
左下の写真がセットピンです。
これは、外扉と内扉の錠ケースが同じ高さ(位置)になっているかを確認することができるピンです。
部屋内から内扉用錠ケースをよくみると、錠ケースの下から6.5mmあたり(「ひらく」の文字の上)に約2mmの穴が開いています。ここにセットピンを入れてください。外扉と内扉の隙間をマイナスドライバー等を使って、少しだけ隙間を拡大しましたら、その状態のままで覗きこみます。そのセットピンが右の写真のように外扉用の錠ケースの穴にスムーズに入っていることが確認できればOKです。この位置で外扉と内扉の錠ケースのビスを締付けます。
一応これで完了ですが、試験的に部屋内から施錠してみます。うまく施錠できないときは、「４.【重要】扉の厚みの調整には・・・」のところを思い出してください。
一度取外して「扉厚の調整」用のスペーサーを入れて外扉と内扉の錠ケースの隙間(チリ寸法)が4～7mmになるようにして下さい。
