GOAL LGレバーハンドル錠の交換

GOAL(ゴール)社のLGレバーハンドル錠一式の交換 取替えのご案内です。

GOAL LGレバーハンドル錠一式の交換

ゴールレバーハンドル交換チェック表




鍵のドクターここで紹介するGOALのレバーハンドル錠は住宅玄関や賃貸住宅、マンション、事務所、主用出入口、勝手口、トイレなど多岐にわたって使用されています。

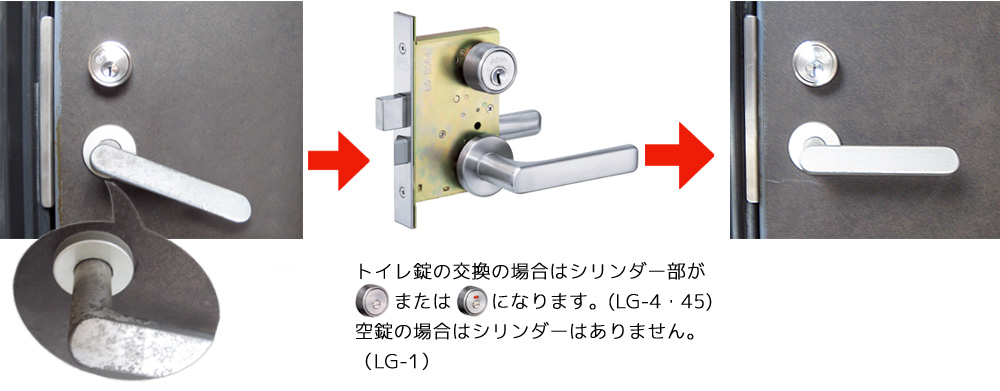

しかし長年使用することによって下の写真の様にレバーハンドルが下がったり、色が褪せたり、劣化が目立つようになってくれば交換の時期と判断していいでしょう。

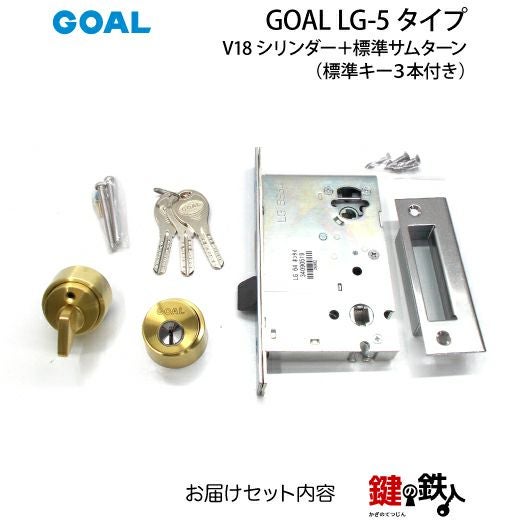

古くなった玄関錠 GOAL LG玄関錠一式 V18シリンダー仕様
NU型レバーハンドル (V-LG-5NU11S)
新しくなった玄関錠
GOAL LXレバーハンドルの交換

現在取り付けてあるレバーハンドルが交換可能かどうか調べてください。


鍵のドクター 次の5点を確認してください。
①刻印の確認 ②ドアの厚み ③バックセット ④フロントの形状 ⑤左右勝手
すべて当てはまれば紹介しているLG錠セットと交換できます。

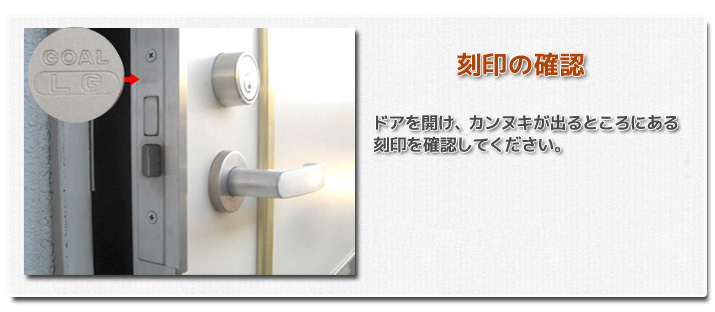

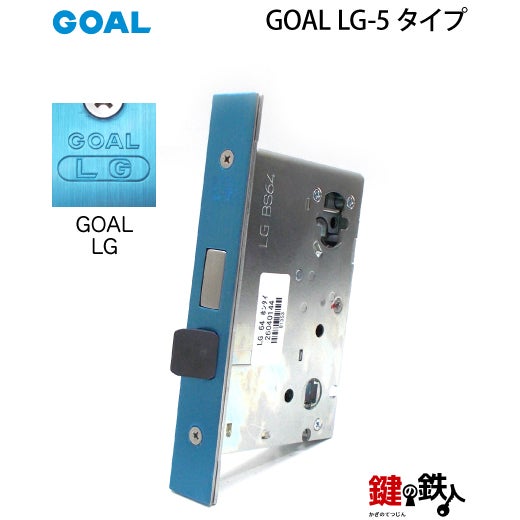

(1)ゴールの刻印
GOAL LGレバーハンドル
上の画像のように「GOAL LG」の刻印であれば交換可能です。

「GOAL AS.LX」の場合はこちら

■それ以外の刻印の場合は玄関ドア2マンション・アパートからお探しください。
(2)ドアの厚み
写真を参考にシリンダーが取り付けてある正味のドアの厚みを測ってください。そのドアの厚みが右記の(1)~(3)に当てはまれば交換できます。

右下の写真について
ドアと地面との間にスケール(ものさし)を入れて測っています。より正確に測ることができます。
  1. 29~33mm
  2. 33~43mm(標準)
  3. 43~53mm
ドアの厚み 下で測るドアの厚み
(3)バックセット
ご購入前にバックセットを確認してください。バックセットとは写真のようにドアの角からシリンダーの中心まで、またはレバーハンドル(ドアノブ)の中心までの距離のことです。そのバックセットをご購入時にお知らせください。
  1. 38mm
  2. 51mm
  3. 64mm(標準)
  4. 71mm
バックセット
(4)フロント形状
フロントとは・・・・・・

錠ケースが取り付けられているドアの側面部 (デッドボルトやラッチが出入りする部分、また刻印がされている部分)に取り付けられた金属製の化粧板をいいます。

現在取り付けられているフロントを下記から探してください。GOAL LGのフロントは7つしかありませんが、見た目だけでは判断がつきにくいので必ず寸法を確認してください。

【探し方】
右下の画像を参考にフロントのヨコの長さを測り、その長さと合うフロントを探してください。見つけられれば、それぞれのフロント図の上にあるナンバー(NO.または標準タイプ)を控えておいてください。ご購入の際に必要になります。

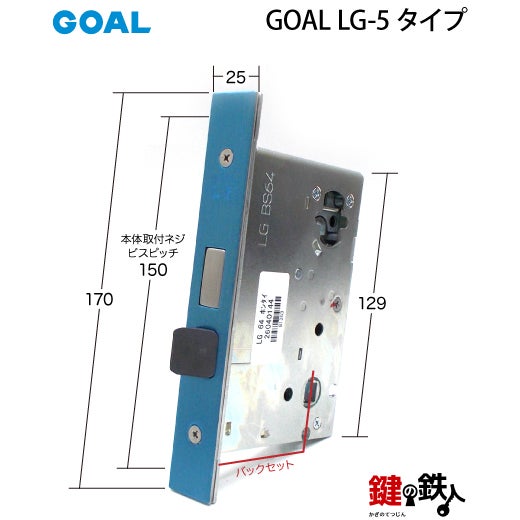

※タテの長さと、ビスとビスの間の長さは7つともそれぞれ170mm、116mmと決まっています。

【例】
段付き型でヨコ=42mmの場合は下図の1行3つ目のフロント=LG No.2フロントとなります。

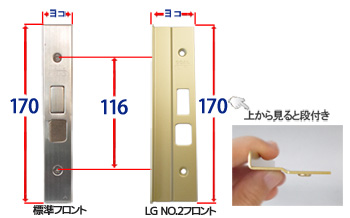

GOAL LG標準フロント

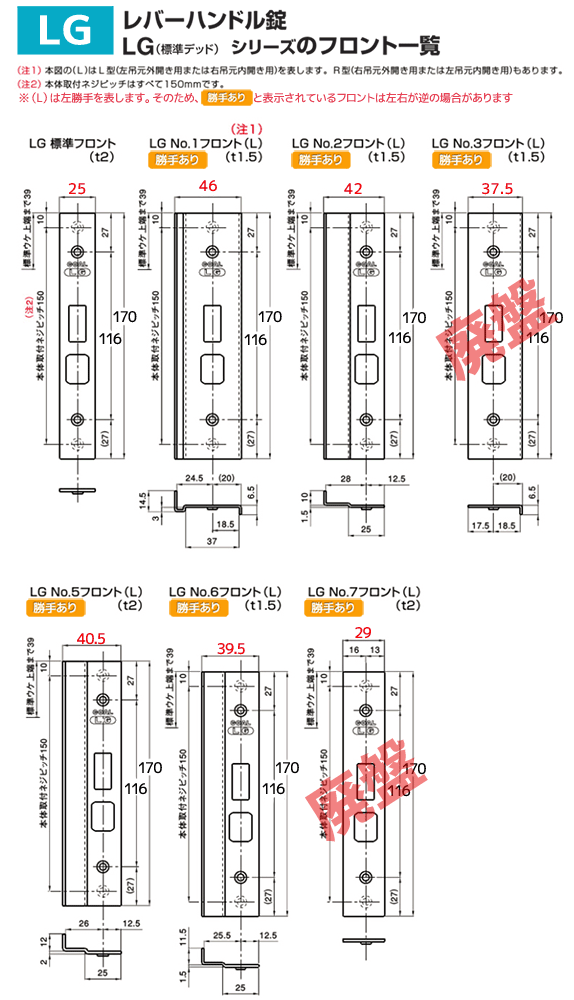

GOAL LGフロント一覧表
※上画像(一覧表)のフロントにあるナンバー(NO.○○)はご購入の際に必要になります。

(5)右勝手・左勝手
勝手

※上記4つのドアはすべて室外側(外)から見たところです。



GOAL LG-1
LG-1という型式は室内(子供部屋、寝室、浴室)に取り付けてあるタイプです。
内側 LA-1図 外側
サムターンなし 錠なし
GOAL LG-1とはレバーハンドルだけのタイプのことです。ドアの内外はシリンダーもサムターンもありません。部屋の間切りや寝室、子供部屋、個人部屋など室内にあるドアに多く使用されています。

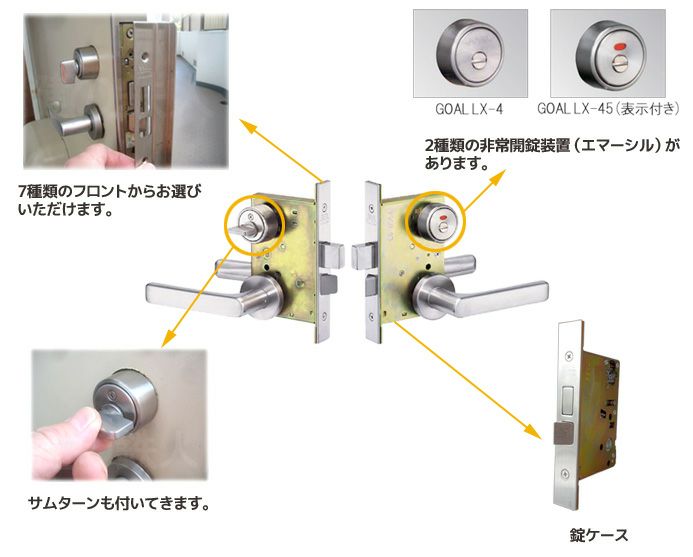

GOAL LG-4・GOAL LG-45
LG-4という型式は主に室内やトイレなどに取り付けてあるタイプです。
内側 LG-4 外側
サムターン 非常解錠装置
GOAL標準サムターン GOAL LG非常解錠装置
GOAL LG-4タイプは子供部屋、寝室、トイレや化粧室に多く使用されています。外側は非常時に10円玉などで解錠できる非常解錠装置が付いています。
またGOAL LG-45は外側に赤(施錠状態)、青(解錠状態)が表示される表示装置が一緒になっています。GOAL LG-4・LG-45ともに内側は標準サムターンです。

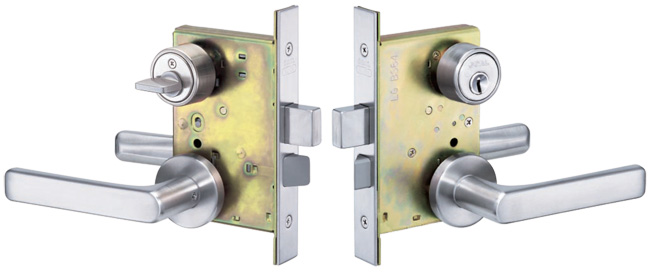

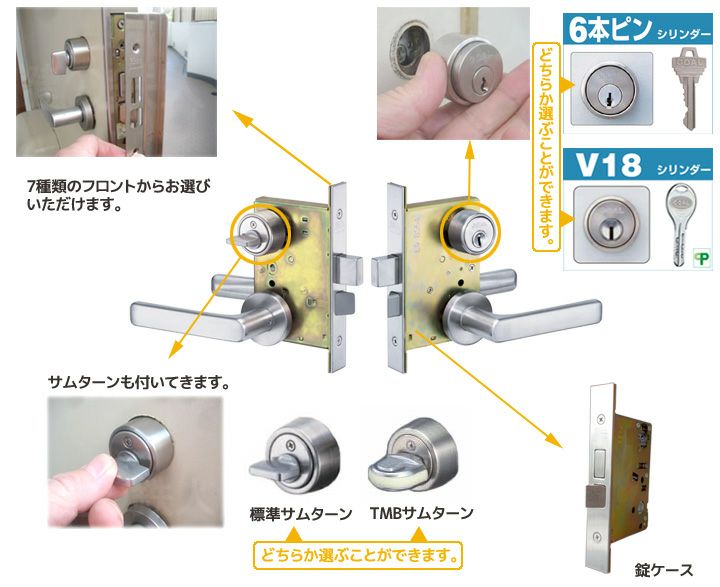

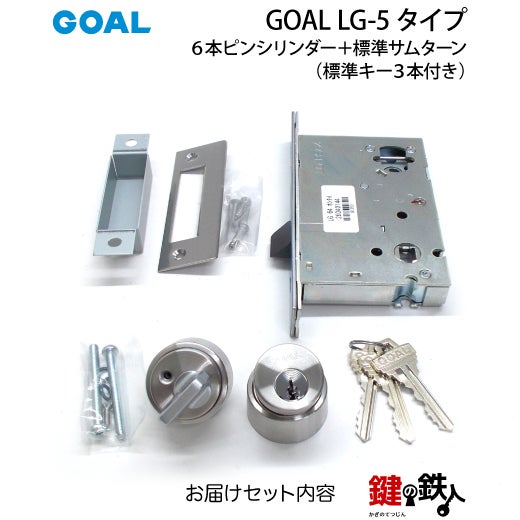

GOAL LG-5
GOAL LG-5という型式は住宅玄関、事務所、公共施設、病院、ホテル、勝手口などに取り付けてあるタイプです。
内側 LA-1図 外側
サムターン シリンダー
GOAL標準サムターン サムターン

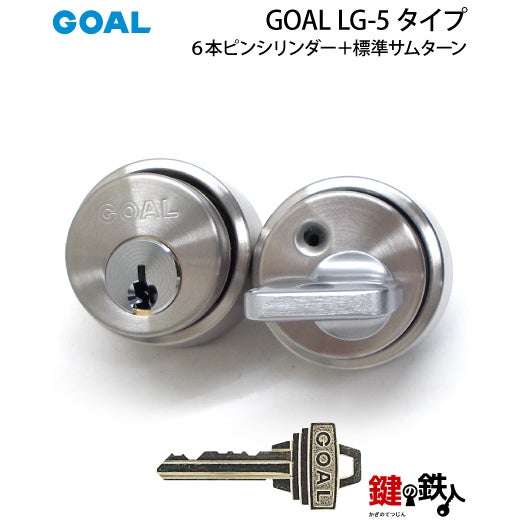

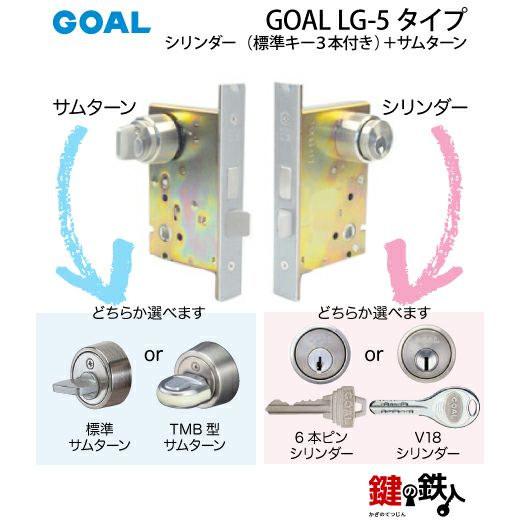

LG-5とは室外側がシリンダー(鍵)で内側がサムターン(施錠・開錠時に回すツマミ)になっているタイプのことです。シリンダー、サムターンの種類で防犯性を高くできます。一戸建てやマンションの玄関、勝手口、事務所等の出入口に多く使用されています。

シリンダーだけを交換したい方はこちら



困ったときは、お気軽にご相談ください。
現場の経験豊富な店長が、良きアドバイスと交換時の注意点など的確にご案内いたします。
