WEST万能引戸錠#355の交換方法

【超簡単!図解による取替え説明】
WEST万能引戸錠#355の交換(取替え)方法

WEST 355
さぁー、まず取外しましょう。
「まず、その前に・・・」取替えは、アルミサッシの引違錠の取り替え方を説明します。
木製の引違戸も取替えは、可能ですが、ノミやカッターナイフを使って加工しなければならない場合があります。
(もともと付いているMIWA SL83をお求めの場合はこちら
WEST 355 交換方法

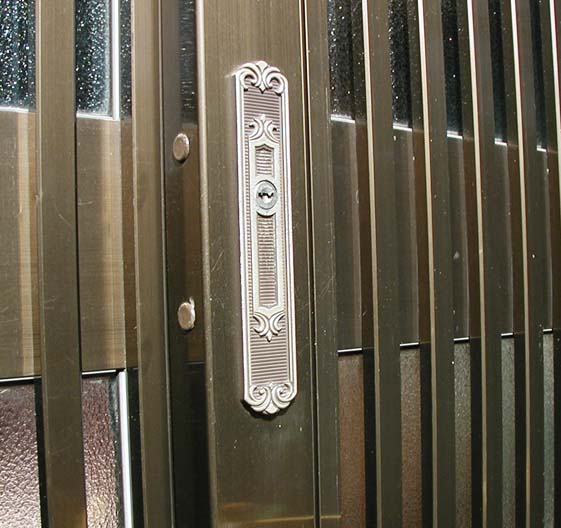

部屋内の引違扉を開けて下さい。

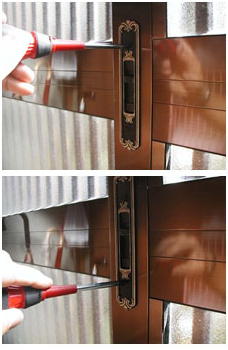

次に、扉を交差させて部屋内側の既存の鍵を取り外します。上のビスを外したら、下のビスも外します。
この時点で、部屋内の鍵は外れます。
WEST 355 交換方法
外扉の鍵を取外します。

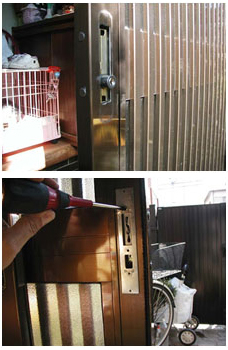

部屋内側からビスをゆるめていきます。
WEST 355 交換方法

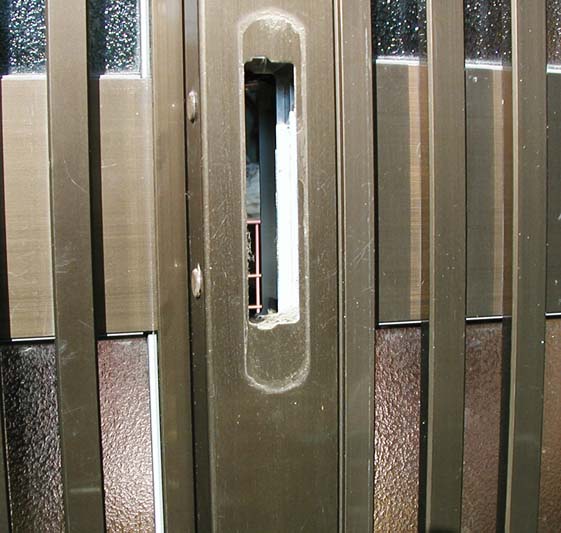

既存の鍵が取外せました。
次に、切欠きの寸法を確認します。

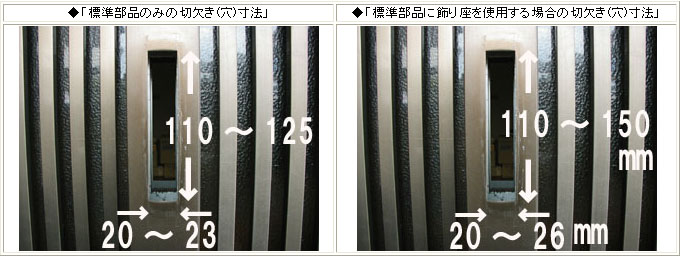

下左図のように、高さ=110~125mm、横巾=20~23mmであれば「切欠きの調整」用のスペーサーは不要ですが、高さ=110~150mm、横巾=20~26mmであれば「切欠きの調整」用のスペーサーをご使用下さい。
詳しくは、こちら

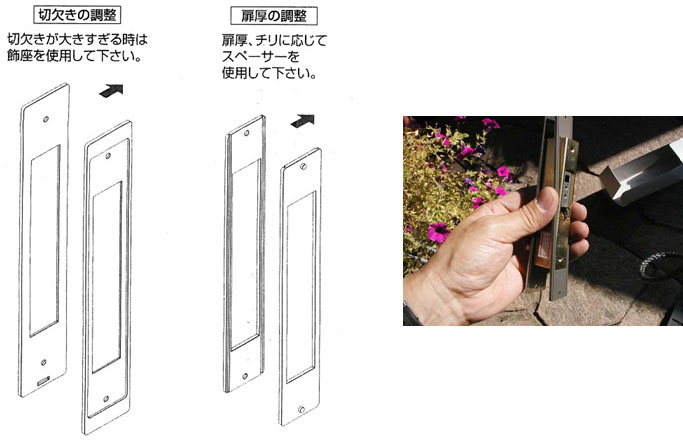

【重要】扉の厚みの調整には、図の右側のスペーサーを利用します。
下の写真のようにはめ込みますが、特に、この「扉厚の調整」用のスペーサーは、鍵を取りつけが完了し、調整も終わったが、うまく鍵が施錠できない場合に使います。
その理由は、外の扉と内側の扉の隙間(チリ寸法)が7mm以上あるために、カマタイプの錠がうまく引っかからないためです。
WEST 355 交換方法
では、新しい玄関錠を取り付けます。
まず、外扉の方から取り付けます。
内側から外扉用の錠ケースを入れて、2個のビスで仮止めします。
WEST 355 交換方法
外扉の玄関錠の仮取り付けが終わりました。
WEST 355 交換方法
同様に、内扉にも取り付けます。
内側から内扉用の錠ケースを入れて、2個のビスで仮止めします。
【ここがポイント】

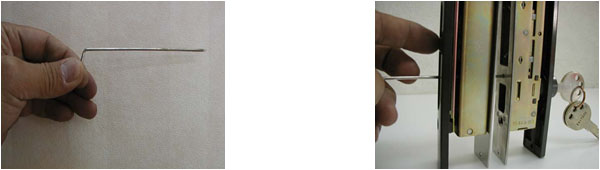

左下の写真がセットピンです。
これは、外扉と内扉の錠ケースが同じ高さ(位置)になっているかを確認することができるピンです。
部屋内から内扉用錠ケースをよくみると、錠ケースの下から6.5mmあたり(「ひらく」の文字の上)に約2mmの穴が開いています。ここにセットピンを入れてください。外扉と内扉の隙間をマイナスドライバー等を使って、少しだけ隙間を拡大しましたら、その状態のままで覗きこみます。そのセットピンが右の写真のように外扉用の錠ケースの穴にスムーズに入っていることが確認できればOKです。この位置で外扉と内扉の錠ケースのビスを締付けます。
一応これで完了ですが、試験的に部屋内から施錠してみます。うまく施錠できないときは、「4.【重要】扉の厚みの調整には・・・」のところを思い出してください。
一度取外して「扉厚の調整」用のスペーサーを入れて外扉と内扉の錠ケースの隙間(チリ寸法)が4~7mmになるようにして下さい。

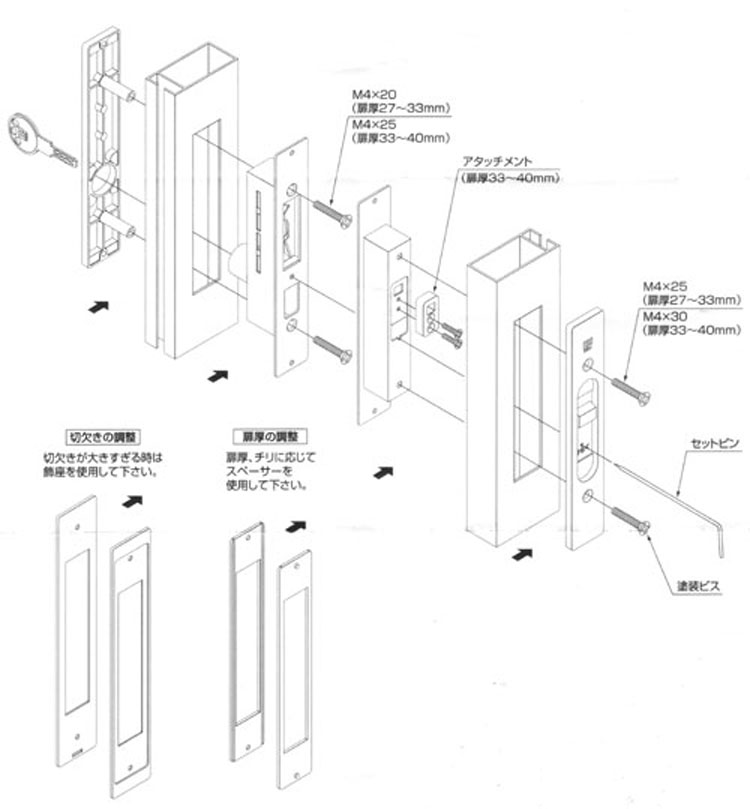

【組立図(同封して発送します。】


困ったときは、お気軽にご相談ください。
現場の経験豊富な店長が、良きアドバイスと交換時の注意点など的確にご案内いたします。
E-Mail : shop@kagiyasan.jp
電話 : 072-764-8811
