GOAL LXレバーハンドル錠一式【GOAL LX-5タイプ】

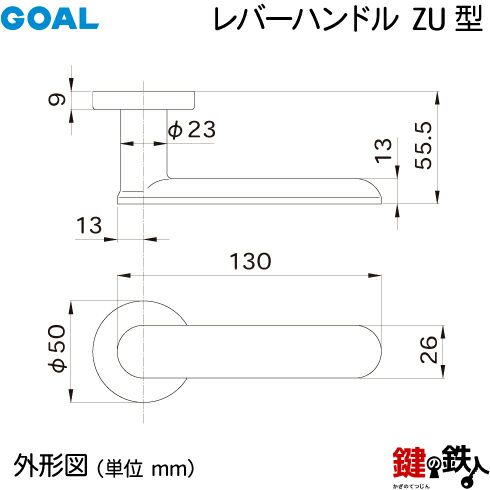

アルミ製 ZU型レバーハンドル(シルバー・ゴールド・アンバー)

GOAL レバーハンドル LX-5

ご購入前に、最後の確認をしましょう。

(1)刻印の確認、(2)ドアの厚み、(3)バックセット、(4)フロントの形状、(5)「吊元」と「開き」の確認(左右勝手)を下記を参考にしてお調べください。
すべて当てはまれば交換できます。

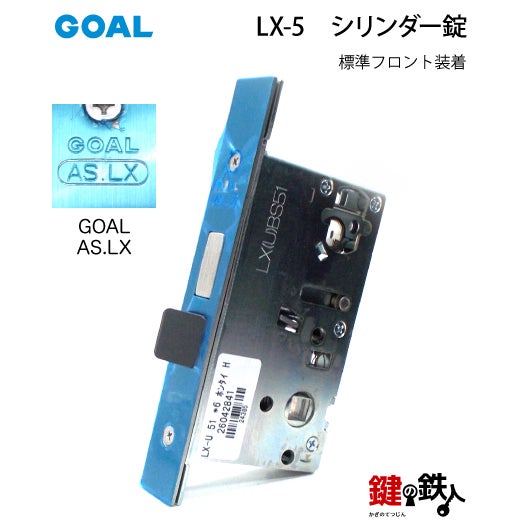

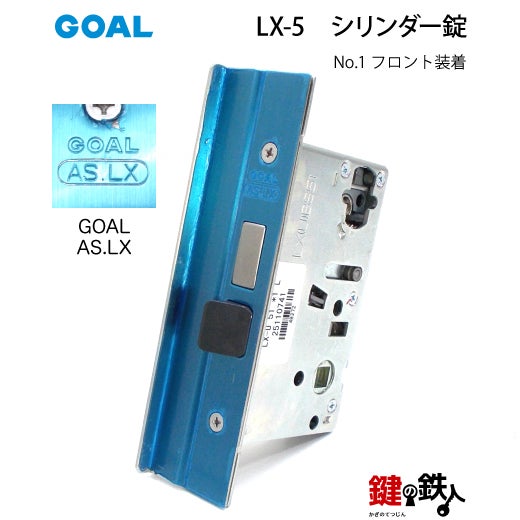

(1)刻印の確認

玄関や勝手口、室内錠のカギ(錠前)はどのタイプでしょう?
下の図のような部分(フロント)に
  • 「GOAL LX」
  • 「GOAL AS.LX」(下画像)
いずれかの刻印がありましたか?
GOAL レバーハンドル 刻印

(2)ドアの厚み

写真を参考にシリンダーが取り付けてある正味のドアの厚みを測ってください。そのドアの厚みが下記のいずれかに当てはまれば交換できます。
  • 29~33mm
  • 33~43mm(標準)
  • 43~53mm
GOAL レバーハンドル ドアの厚み

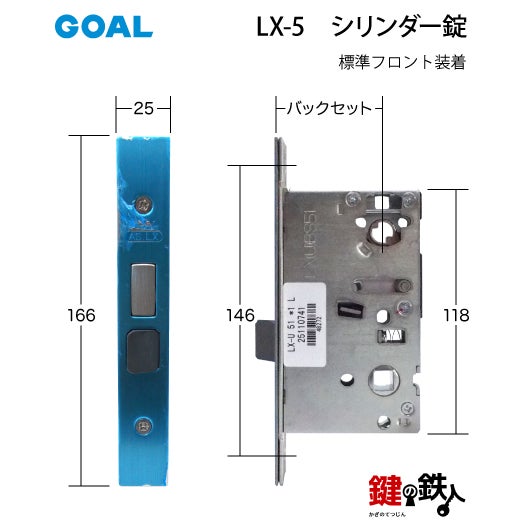

(3)バックセット

バックセットとは、写真のようにドアの角からシリンダーの中心まで、またはレバーハンドル(ドアノブ)の中心までの距離のことです。
バックセットが、下記のいずれかに当てはまれば可能です。
  • 32mm(32mmではR4U丸座は使用できません。K1U座となります。詳しくは下記を参照してください。)
  • 38mm
  • 51mm
  • 64mm(標準)
バックセット
※バックセットが32mmの場合はR4U丸座ではなく、小判型のK1U座になります。

(4)フロント形状

フロントとは?
錠ケースが取り付けられているドアの側面部 (デッドボルトやラッチが出入りする部分、また刻印がされている部分)に取り付けられた金属製の化粧板のことです。
現在取り付けられているフロントを下記から探してください。GOAL LXのフロントは数多くあるため、必ず寸法を確認しましょう。
【探し方】
左の画像を参考に、フロントのタテとヨコの長さ、ビスとビスの間の長さを測ってください。
測った長さと合うフロントを探してください。
見つかりましたら、フロント図の上にあるナンバー(NO.)を控えておきましょう。ご購入の際、必要になります。
※LX NO.4とLX NO.15はフロントの厚み、LX NO.3とLX NO.9はビスからそれぞれの角までの長さを測って、判断してください。

【例】
タテ=160mm、ヨコ=25mm、ビスとビスの間の長さ=105mmの場合は下図の1行2列目のフロント=LX No.6フロントとなります。
GOAL レバーハンドル フロント一覧
GOAL レバーハンドル フロント一覧
※上画像(一覧表)のフロントにあるナンバー(NO.○○)は、ご購入の際に必要になります。一覧表はナンバー順(NO.順)には並んでいないため、ご注意ください。

(5)「吊元」と「開き」の確認(左右勝手)

吊元は、右吊元?左吊元?

室外側に立ちましょう。そのドアは、左右のどちら側で吊られていますか?
右側で吊られていれば「右吊元」、左側で吊られていれば「左吊元」です。

そのドアは、外開き?内開き?

室外側に立ちましょう。ドアが部屋の外側に開く場合は「外開き」です。逆に、部屋内にドアを開ける場合は「内開き」です。
レバーハンドル 左右勝手

(1)から(5)まで、すべて確認できましたか?

確認ができれば、以下のレバーハンドル錠と交換できます。
ご購入の際は必ず、「ドアの厚み」「バックセット」「フロント」「左右勝手」「レバーハンドルの色」「シリンダーの種類」「サムターンの種類」「座の種類」プルダウンメニューからお選びください。(どの組み合わせでも納期は約1ヶ月です。)

GOAL LXレバーハンドルの交換方法

GOAL LXレバーハンドルの交換方法

GOAL LXレバーハンドル LX-4 LX-45

GOAL LXレバーハンドルの交換方法


※必ずご確認ください※

  • 商品詳細
  • お客様の声

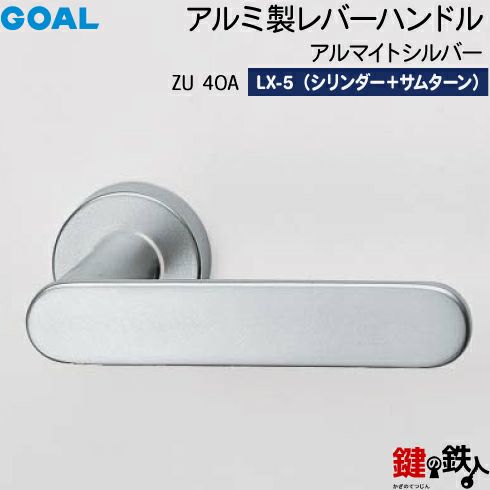

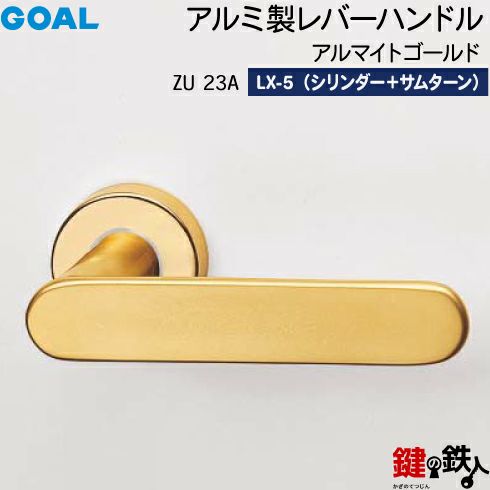

ZU 40A アルマイトシルバー ZU 23A アルマイトゴールド

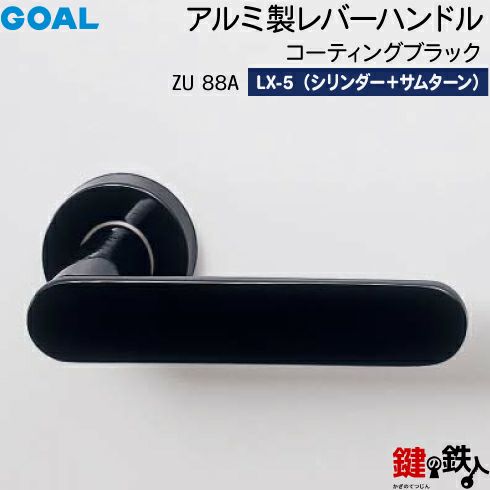

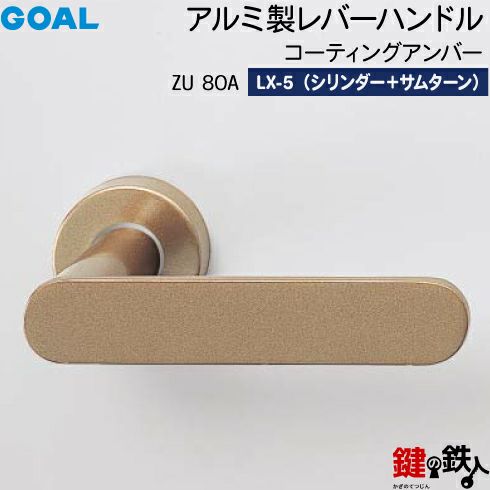

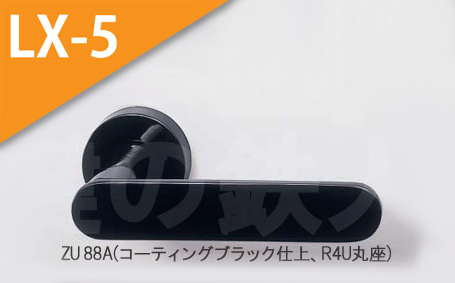

ZU 80A コーティングアンバー ZU 88A コーティングブラック
GOAL LXレバーハンドル
ZU23A 6ピン・TMBサムターン仕様

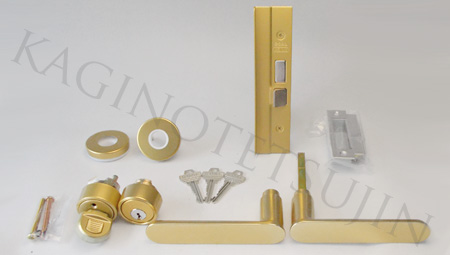

お届け内容
LX-5 6ピンシリンダー・サムターン付き
LX-5 6ピンシリンダー・防犯サムターン付き
LX-5 V18シリンダー・サムターン付き
LX-5 V18シリンダー・防犯サムターン付き

長座・丸座

GOAL LXレバーハンドル用には長座と丸座があり、長座は下記のような2種類のタイプがあります。
基本は丸座タイプです。
N1U型長座(バックセット38mmから使用可能です。)
N5U型長座(バックセット51mmと61mmタイプが使用可能です。)
バックセットとは、写真のようにドアの角からシリンダーの中心まで、または、レバーハンドル(ドアノブ)の中心までの距離のことです。

サムターン

標準サムターン TMB防犯サムターン
通常のサムターンです。防犯性はありません。
店長おすすめ
常時空転型のサムターンで、不正解錠はほとんどできません。操作する時はクラッチスイッチを押し込んでから操作します。

TMB型サムターンのみをお求めの場合は、こちら

GOAL 6ピンシリンダー

GOAL 6ピン

ピッキングに強い防犯対策シリンダー
GOAL 6ピンシリンダー

■標準キー 3本付き
■合カギの注文 こちら
■発送時期 約1ヶ月後発送可(休業日除く)
■生産国 日本
■製造・販売元 株式会社ゴール

GOAL V18シリンダー

GOAL V18

ピッキングに強い防犯対策シリンダー
GOAL V18シリンダー

■標準キー 3本付き
■合カギの注文 こちら
■発送時期 約1ヶ月後発送可(休業日除く)
■生産国 日本
■製造・販売元 株式会社ゴール



ゴールレバーハンドルの交換(刻印=AS.LX等) GOAL LXレバーハンドル LX-5タイプ 鍵(カギ) 取替え 交換用
ZU型 アルミ製レバーハンドル (シリンダー・サムターン付き)
■標準キー3本付き■
【送料無料】

商品番号 H-GOAL LX-5 ZU
当店特別価格 ¥ 16,280 税込

※必ずご確認ください※

  • 商品詳細
  • お客様の声
ZU 40A アルマイトシルバー ZU 23A アルマイトゴールド
ZU 80A コーティングアンバー ZU 88A コーティングブラック
GOAL LXレバーハンドル
ZU23A 6ピン・TMBサムターン仕様
お届け内容
LX-5 6ピンシリンダー・サムターン付き
LX-5 6ピンシリンダー・防犯サムターン付き
LX-5 V18シリンダー・サムターン付き
LX-5 V18シリンダー・防犯サムターン付き

長座・丸座

GOAL LXレバーハンドル用には長座と丸座があり、長座は下記のような2種類のタイプがあります。
基本は丸座タイプです。
N1U型長座(バックセット38mmから使用可能です。)
N5U型長座(バックセット51mmと61mmタイプが使用可能です。)
バックセットとは、写真のようにドアの角からシリンダーの中心まで、または、レバーハンドル(ドアノブ)の中心までの距離のことです。

サムターン

標準サムターン TMB防犯サムターン
通常のサムターンです。防犯性はありません。
店長おすすめ
常時空転型のサムターンで、不正解錠はほとんどできません。操作する時はクラッチスイッチを押し込んでから操作します。

TMB型サムターンのみをお求めの場合は、こちら

GOAL 6ピンシリンダー

GOAL 6ピン

ピッキングに強い防犯対策シリンダー
GOAL 6ピンシリンダー

■標準キー 3本付き
■合カギの注文 こちら
■発送時期 約1ヶ月後発送可(休業日除く)
■生産国 日本
■製造・販売元 株式会社ゴール

GOAL V18シリンダー

GOAL V18

ピッキングに強い防犯対策シリンダー
GOAL V18シリンダー

■標準キー 3本付き
■合カギの注文 こちら
■発送時期 約1ヶ月後発送可(休業日除く)
■生産国 日本
■製造・販売元 株式会社ゴール
