GOAL LXレバーハンドルの交換方法(取付説明書)
GOAL LXレバーハンドルの交換・取替え方法(説明書)
![GOAL LXレバーハンドル](https://kagi.itembox.design/item/goal-lx-lever/img/goal-lx_manual.jpg)
![]() |
使用する道具(工具)は十字ドライバー(プラスドライバー)とマイナスドライバーです。 |
ケースの取り外し方
![GOAL LXケースの取り外し方1](https://kagi.itembox.design/item/goal-lx-lever/img/goal-lx-manual_01.jpg)
【1】
フロントを取り外していきます。まずは2本のビスを確認しましょう。
![GOAL LXケースの取り外し方2](https://kagi.itembox.design/item/goal-lx-lever/img/goal-lx-manual_02.jpg)
【2】
プラスドライバー(十字ドライバー)で2本のビスを取ります。
![GOAL LXケースの取り外し方3](https://kagi.itembox.design/item/goal-lx-lever/img/goal-lx-manual_03.jpg)
【3】
これでフロントが取り外せました。
![GOAL LXケースの取り外し方4](https://kagi.itembox.design/item/goal-lx-lever/img/goal-lx-manual_04.jpg)
【4】
フロントを取り外すと2本のピンが見えます(赤○)。これはシリンダー止めピンといい、シリンダーを固定するためのピンです。このシリンダー止めピンを抜いていきます。
![GOAL LXケースの取り外し方5](https://kagi.itembox.design/item/goal-lx-lever/img/goal-lx-manual_05_a.jpg)
【5】
マイナスドライバーなどをピンの隙間に差し込み、手前側に引っ張り出します。
これでシリンダー止めピンが取り外せました。
![GOAL LXケースの取り外し方](https://kagi.itembox.design/item/goal-lx-lever/img/goal-lx-manual_06.jpg)
シリンダー・サムターンの取外し方
![GOAL LXシリンダー・サムターンの取り外し方](https://kagi.itembox.design/item/goal-lx-lever/img/goal-lx-manual_07.jpg)
【1】
シリンダー、サムターンを取り外していきます。作業はサムターン側(室内側)から行います。
![GOAL LXサムターンの取り外し方1](https://kagi.itembox.design/item/goal-lx-lever/img/goal-lx-manual_08_a.jpg)
【2】
サムターンについているビスをプラスドライバーで取ります。
![GOAL LXサムターンの取り外し方2](https://kagi.itembox.design/item/goal-lx-lever/img/goal-lx-manual_09.jpg)
【3】
ビスが取れました。
![GOAL LXサムターンの取り外し方3](https://kagi.itembox.design/item/goal-lx-lever/img/goal-lx-manual_10-a.jpg)
【4】
これでサムターンのカバーが取り外せるようになりました。
![GOAL LXシリンダーの取り外し方1](https://kagi.itembox.design/item/goal-lx-lever/img/goal-lx-manual_11_a.jpg)
【5】
カバーを取ったあと、2本のビスがあることを確認してください。
![GOAL LXシリンダーの取り外し方2](https://kagi.itembox.design/item/goal-lx-lever/img/goal-lx-manual_12.jpg)
【6】
2本のビスを十字ドライバーでゆるめてください。
完全に抜きとってしまわないように注意してください。
![GOAL LXシリンダー・サムターンの取り外し方](https://kagi.itembox.design/item/goal-lx-lever/img/goal-lx-manual_13.jpg)
【7】
サムターンが取り外せました。
![GOAL LXシリンダー・サムターンの取り外し方](https://kagi.itembox.design/item/goal-lx-lever/img/goal-lx-manual_14.jpg)
【8】
同時に室外側にあるシリンダーも取り外せます。
落とさないように気をつけてください。
レバーハンドルの取外し方
![GOAL LXレバーハンドルの取り外し方](https://kagi.itembox.design/item/goal-lx-lever/img/goal-lx-manual_15.jpg)
![GOAL LXレバーハンドルの取り外し方1](https://kagi.itembox.design/item/goal-lx-lever/img/goal-lx-manual_16_a.jpg)
【1】
レバーハンドルの付根部分にある取付ネジを確認し、
![GOAL LXレバーハンドルの取り外し方2](https://kagi.itembox.design/item/goal-lx-lever/img/goal-lx-manual_17.jpg)
【2】
プラスドライバーで取外します。
![GOAL LXレバーハンドルの取り外し方3](https://kagi.itembox.design/item/goal-lx-lever/img/goal-lx-manual_18_a.jpg)
【3】
レバー固定ネジを取るとレバーハンドルが簡単に抜き取れます。
![GOAL LXレバーハンドルの取り外し方4](https://kagi.itembox.design/item/goal-lx-lever/img/goal-lx-manual_19.jpg)
【4】
室外側(逆側)のレバーハンドルもいっしょに抜き取れます。
丸座の取外し方
![GOAL LX丸座の取り外し方1](https://kagi.itembox.design/item/goal-lx-lever/img/goal-lx-manual_20.jpg)
【1】
丸座を取外していきます。まず丸座カバーを取ります。
![GOAL LX丸座の取り外し方2](https://kagi.itembox.design/item/goal-lx-lever/img/goal-lx-manual_21.jpg)
【2】
2本の丸座取付ネジが現れます。プラスドライバーでネジを外してください。
![GOAL LX丸座の取り外し方3](https://kagi.itembox.design/item/goal-lx-lever/img/goal-lx-manual_22_a.jpg)
【3】
ネジを外す(ゆるめる)と丸座を取外すことができます。
![GOAL LX丸座の取り外し方4](https://kagi.itembox.design/item/goal-lx-lever/img/goal-lx-manual_23_a.jpg)
【4】
また室外側(逆側)の丸座もいっしょに取り外せます。
錠ケースの取外し
![GOAL LX丸座の取り外し方5](https://kagi.itembox.design/item/goal-lx-lever/img/goal-lx-manual_24.jpg)
![GOAL LX錠ケースの取り外し方1](https://kagi.itembox.design/item/goal-lx-lever/img/goal-lx-manual_25_a.jpg)
【1】
錠ケース(錠本体)にある2本の本体取付ネジを取ります。
![GOAL LX錠ケースの取り外し方2](https://kagi.itembox.design/item/goal-lx-lever/img/goal-lx-manual_26.jpg)
【2】
本体取付ネジを取れば、錠ケース(錠本体)は簡単に取り外せます。
※このとき、ラッチの向きは覚えておいてください。新しい錠ケース(錠本体)を取付ける際に必要です。(詳細は下記へ)
これでGOAL LXのレバーハンドル、シリンダー、サムターン、フロント、錠ケースが取り外せました。
![取付けの終わったGOAL LXレバーハンドル](https://kagi.itembox.design/item/goal-lx-lever/img/goal-lx-manual_end.jpg)
取り付ける際の注意事項 ①
錠ケースを入れる前に・・・・・・
![GOAL LX錠ケースの注意事項](https://kagi.itembox.design/item/goal-lx-lever/img/goal-lx-manual_27.jpg)
新しい錠ケースを取付ける際ははじめにラッチの向きを変えておいてください。 |
---|
![]() |
ラッチは簡単に回ります。ご自宅のドアに合わせて向きを変えてください。(または取り外した錠ケースのラッチと同じ向きに) |
![GOAL LX錠ケースラッチの向き](https://kagi.itembox.design/item/goal-lx-lever/img/goal-lx-manual_29.jpg)
ラッチ(ラッチボルト)の向きを変えてから錠ケース本体をはめ込んでください。
取り付ける際の注意事項 ②
丸座の取付け方
※丸座がすでに組み上がっている場合、この作業は必要ありません。
![GOAL LXレバーハンドルの丸座の組立](https://kagi.itembox.design/item/goal-lx-lever/img/goal-lx-manual_30.jpg)
丸座は写真のような形で送られてきます。(場合によっては既に取り付けられている場合もあります。)
![GOAL LXレバーハンドルの丸座の組立](https://kagi.itembox.design/item/goal-lx-lever/img/goal-lx-manual_31.jpg)
その丸座の穴に取付柱を指し、取付ネジを六角レンチ(下画像)で止めてください。
六角レンチは商品に同梱されています。(丸座がすでに組み上がっている場合は六角レンチは同梱されません。)
![GOAL LXレバーハンドルの丸座の組立2](https://image.rakuten.co.jp/kagiyasan/cabinet/goal/goal_lx_lever/goal-lx-manual_32.jpg)
![GOAL LXレバーハンドルの交換方法](https://kagi.itembox.design/item/goal-lx-lever/img/goal-lx-manual_33.jpg)
ここからは取外した時と逆の手順を行えば簡単に取り付けることができます。

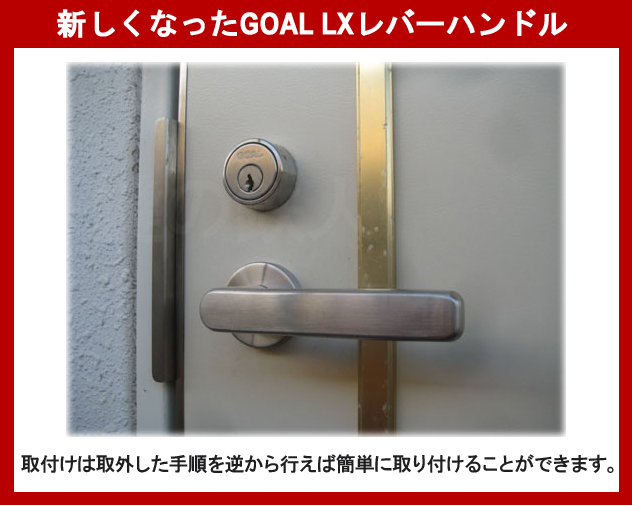

新しくなったゴールレバーハンドル
![新しくなったGOAL LXレバーハンドル](https://kagi.itembox.design/item/goal-lx-lever/img/goal-lx-manual_34.jpg)
困ったときは、お気軽にご相談ください。
現場の経験豊富な店長が、良きアドバイスと交換時の注意点など的確にご案内いたします。
