MIWA HBZSP-1 HBZSP-2の刻印 ドアノブの交換

ここで紹介するMIWA HBZSP1や MIWA HBZSP2は、勝手口や玄関、倉庫、個室、店舗内のドアや事務所、病院などいろいろなところに多岐にわたって使用されています。
長年使っているため錠ケース(ドアの中に入っている機械)の調子も悪いので全部交換したい場合は、このページの下の方にご用意しています。
「M-66」または、「M-67」です。

ドアの中に入っている機械(錠ケースと言います。)のフロントと呼ばれているところに刻印があります。(左写真参照)
左の写真では、MIWA HBZSPという刻印があります。
※左の写真の刻印のドアノブは
廃盤になりました。
代替品は、こちらです。
MIWA HBZSP1
左の写真のフロントと呼ばれる部分に
MIWA HBZL1と刻印があります。
商品はこちらです。

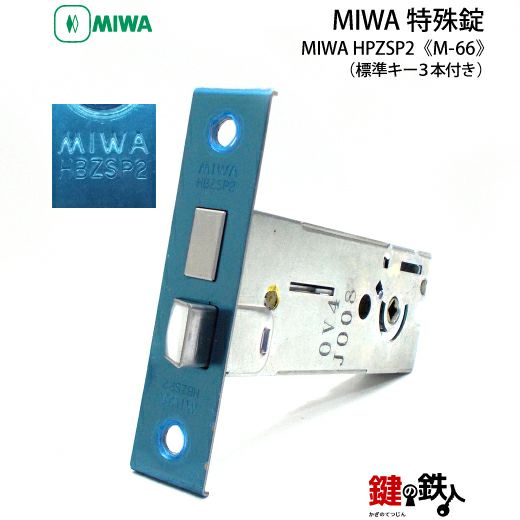

MIWA HBZSP2
左の写真のフロントと呼ばれる部分に
MIWA HBZSP2と刻印があります。
商品はこちらです。

まず、最初に.サッシメーカーを確認します。
不二サッシなど、ドア面に明記されていますが、不明な場合があります。

形式:取り付けてある場所を確認しましょう。(玄関、浴室、勝手口など)

バックセットを確認します。
※バックセット:ドアの角→ドアノブ本体中心までの距離のことです。
下の写真を参考に確認してみてください。

フロント記号(写真の例では、記号は「GOAL UC」になります。)

フロントサイズ(フロントの縦と横のサイズは測ります。)

ビスピッチ(ビスの中心~ビスの中心の長さを測ります。)
詳細は下の写真をご確認ください。

ドアの厚みを確認しましょう。

フロント形状を確認しましょう。
フロント形状には種類があります。
下の写真を参考にご確認ください。

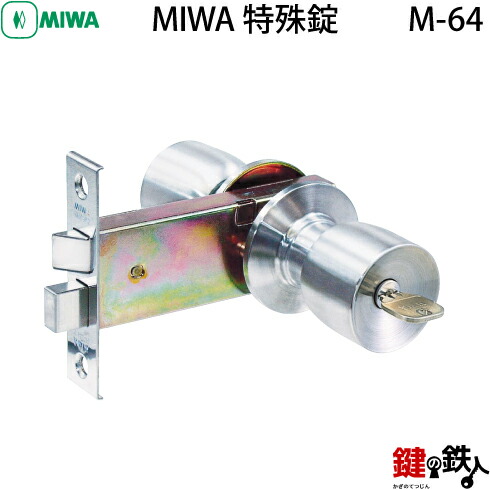

M-64 |
 |
サッシメーカー |
吉田工業 |
形式 |
勝手口 |
バックセット |
100mm |
フロントサイズ |
103mm 5mm |
ビスピッチ |
80mm |
ドア厚 |
30mm |
フロント形状 |
上下L |
フロント記号 |
HBZSP-2 |
備考 |
廃番になりました。(代替品は、M-66) |
|

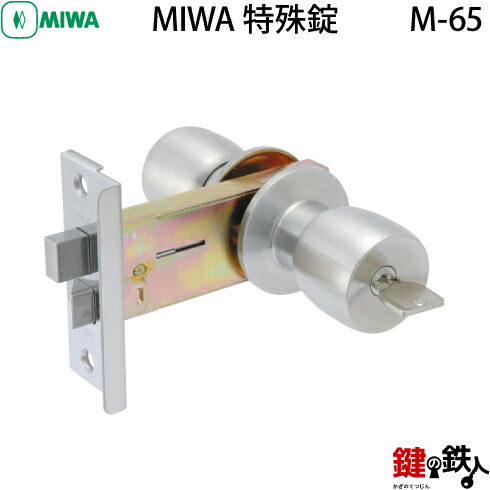

M-65 |
 |
サッシメーカー |
Y.K.K. |
形式 |
勝手口 |
バックセット |
100mm |
フロントサイズ |
103mm 45mm |
ビスピッチ |
80mm |
ドア厚 |
30mm |
フロント形状 |
上下L |
フロント記号 |
プレート付き |
備考 |
廃番になりました。(代替品は、M-67) |
|

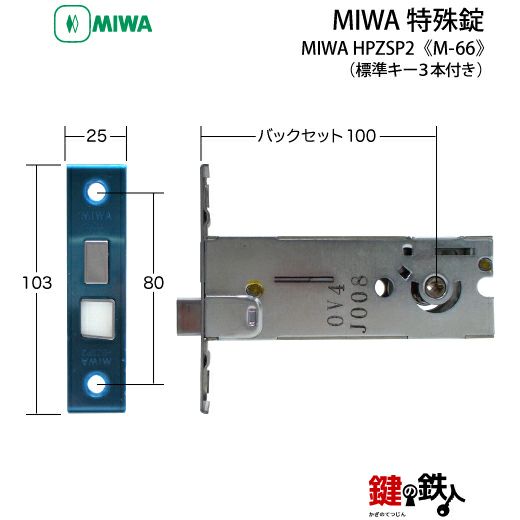

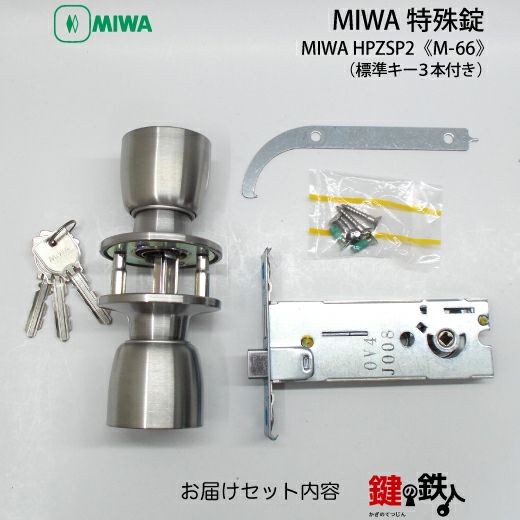

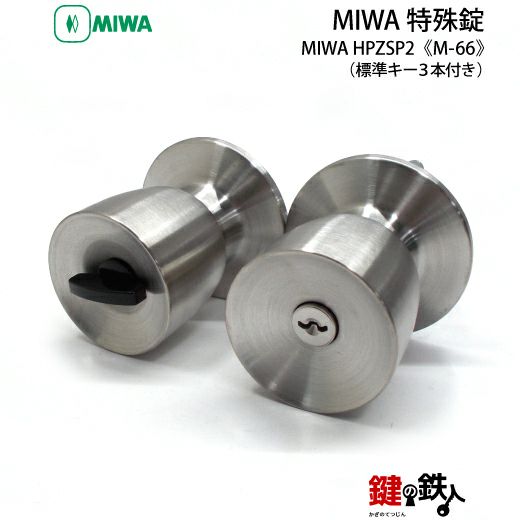

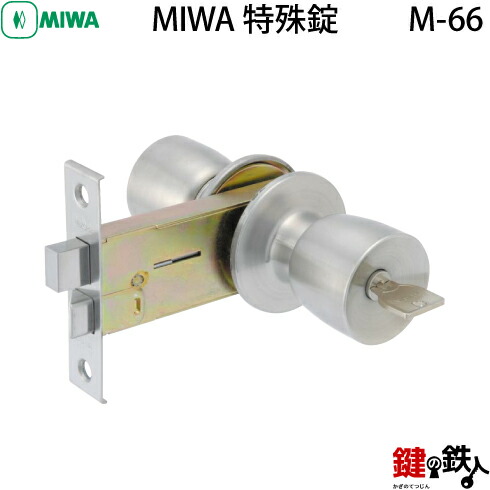

M-66 |
 |
サッシメーカー |
Y.K.K. |
形式 |
玄関 |
バックセット |
100mm |
フロントサイズ |
103mm 25mm |
ビスピッチ |
80mm |
ドア厚 |
30mm |
フロント形状 |
上下L |
フロント記号 |
HBZSP-2 |
備考 |
|
|

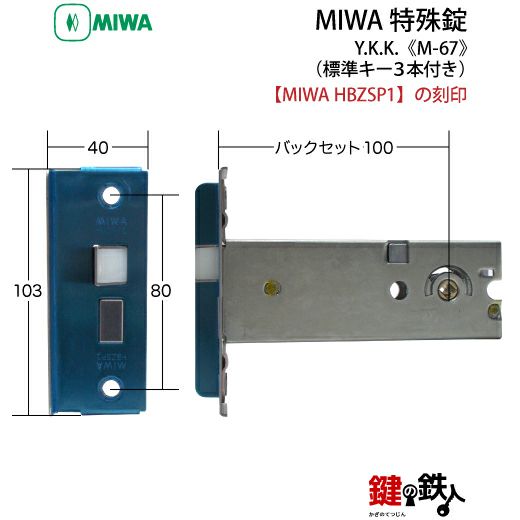

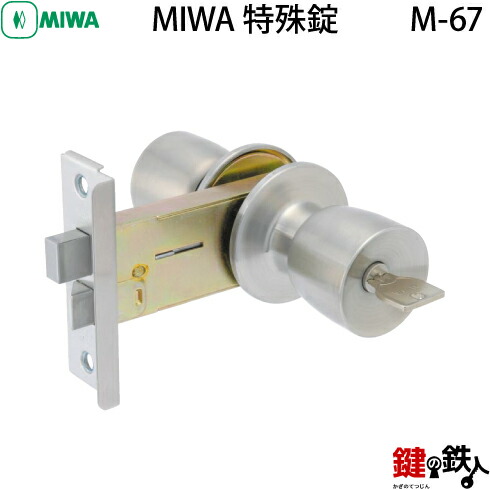

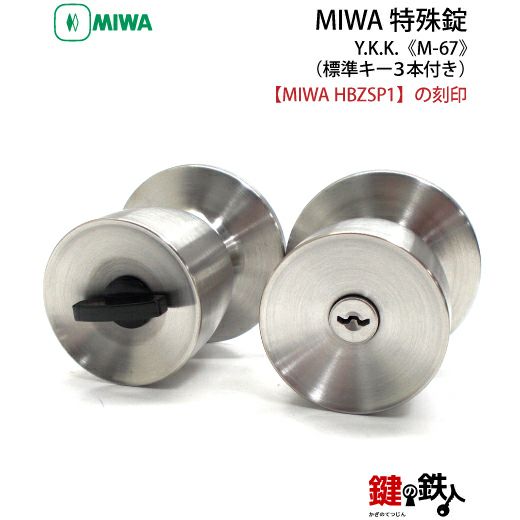

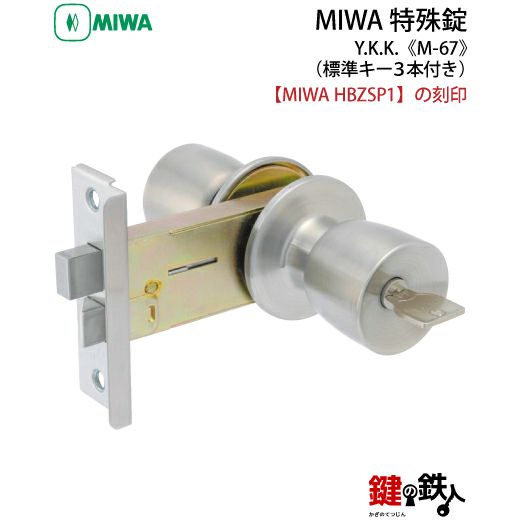

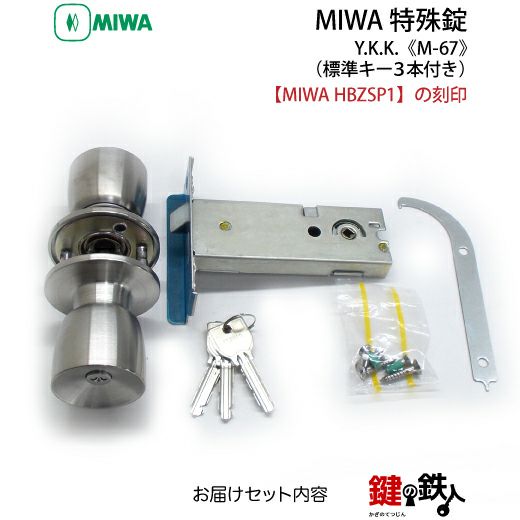

M-67 |
 |
サッシメーカー |
Y.K.K. |
形式 |
玄関 |
バックセット |
100mm |
フロントサイズ |
103mm 40mm |
ビスピッチ |
80mm |
ドア厚 |
30mm |
フロント形状 |
プレート付 |
フロント記号 |
HBZSP-1 |
備考 |
|
|
困ったときは、お気軽にご相談ください。
現場の経験豊富な店長が、良きアドバイスと交換時の注意点など的確にご案内いたします。
