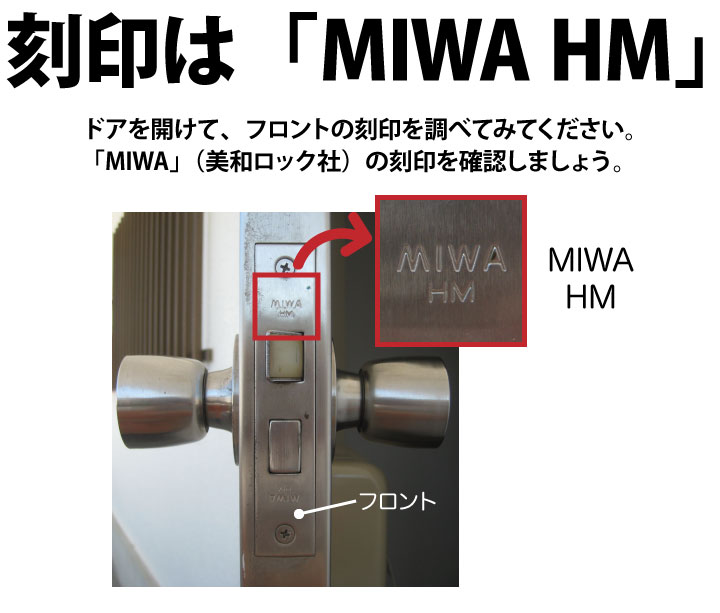

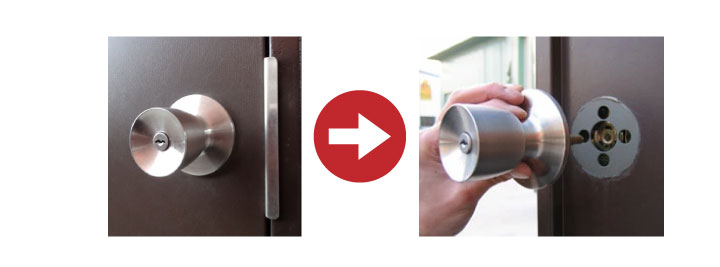

MIWA(ミワ)HM ドアノブの交換の案内
MIWA(ミワ)HM ドアノブの交換の案内です。
ここでご案内する「MIWA HM」というドアノブは、玄関・勝手口・門扉・倉庫・通用口・病院・店舗・事務所・学校などの公共機関・空港・駅・車庫・工場・ホテル・コンビニ・更衣室・門扉・機械室など多岐にわたって取り付けてあります。また、トイレ・浴室・書斎など室内のドアにも利用されています。

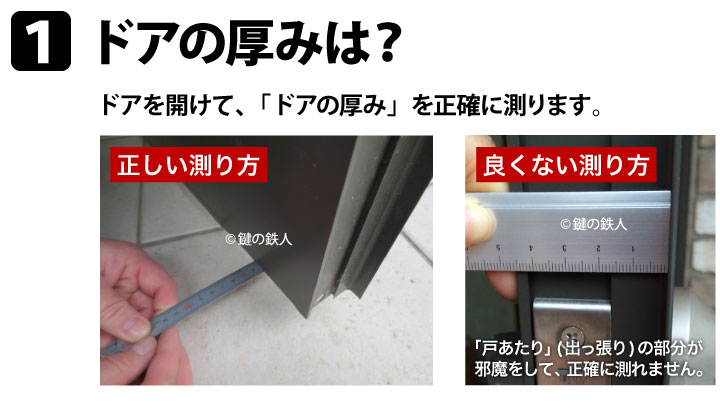

33mm～66mm対応品です。

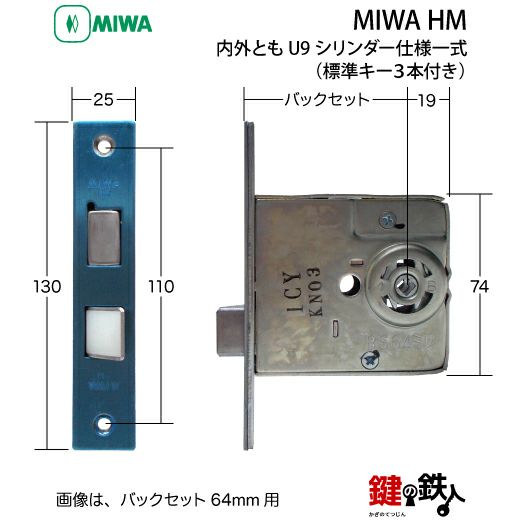

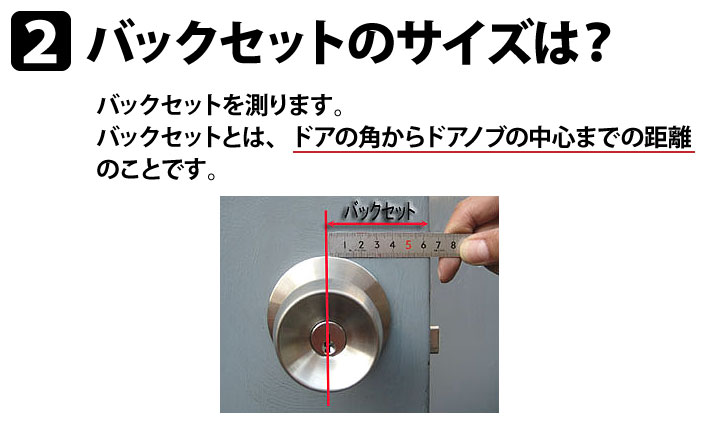

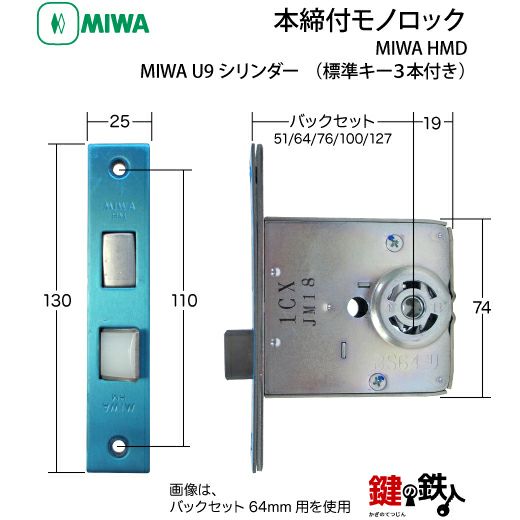

51mm、64mm、76mm、100mm、127mmの５タイプの規格です。
縦130mm、横25mmです。
横が22mmの場合は、「HMS」というタイプです。
一般的に多く普及しているタイプは、D型です。次に、W型です。U型は、手配品ですので、納期/3～4週間必要です。
ドアノブの形は、違っていても、取り換えはできます。
ドアノブの形は、違っていても、取り換えはできます。
| D型 | W型 | U型 |
|---|---|---|
 |
 |
 |
ここでは、D型をご案内します。
室内側が「サムターン(施錠・開錠するためのつまみ)」のタイプは、型式「１」です。
室内側が外側と同じ「シリンダー」になっているタイプは、型式「4」です。
室内側が外側と同じ「シリンダー」になっているタイプは、型式「4」です。
| 型式「１」 | 型式「４」 |
|---|---|
 |
 |

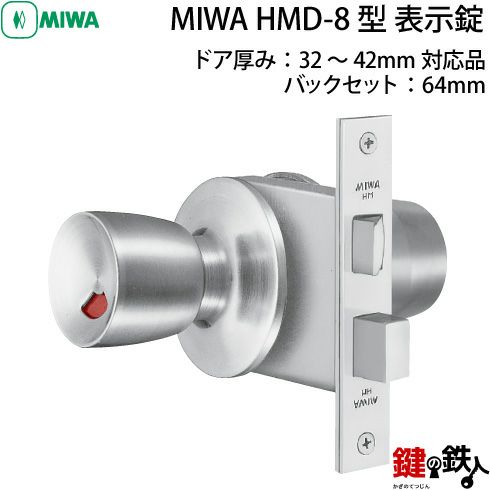

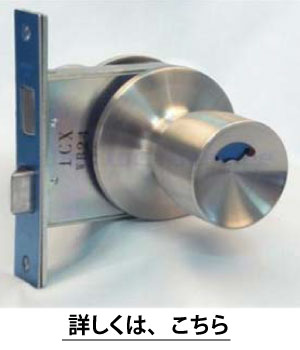

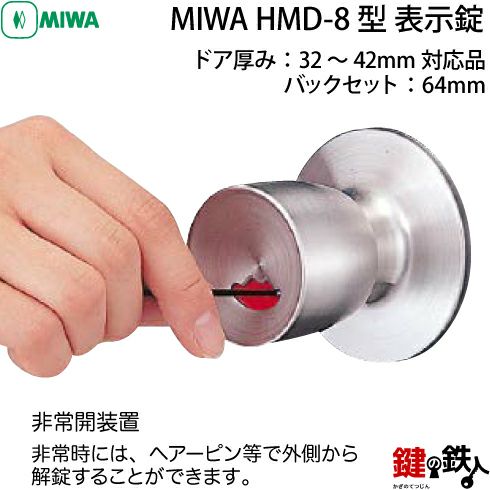

内部から施錠すると表示が青から赤に変わり、使用中を示します。非常時には、ヘアーピン等で外側から解錠することができます。
トイレや浴室・更衣室などに多く使われています。
トイレや浴室・更衣室などに多く使われています。

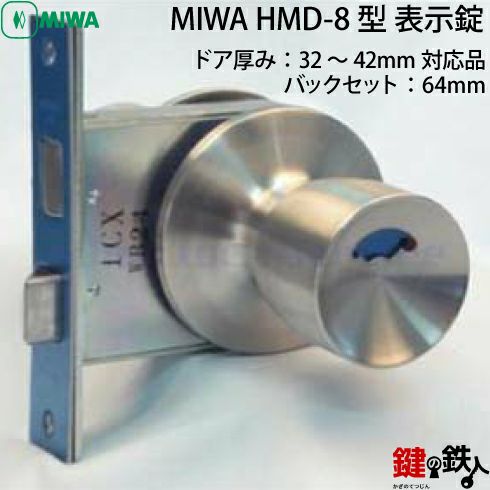

| HMD-8型 | |
|---|---|
 |
|

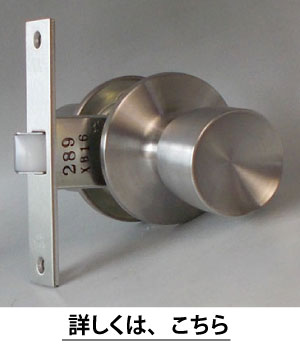

鍵穴がない「空錠（くうじょう）」というタイプもあります。こちらです。

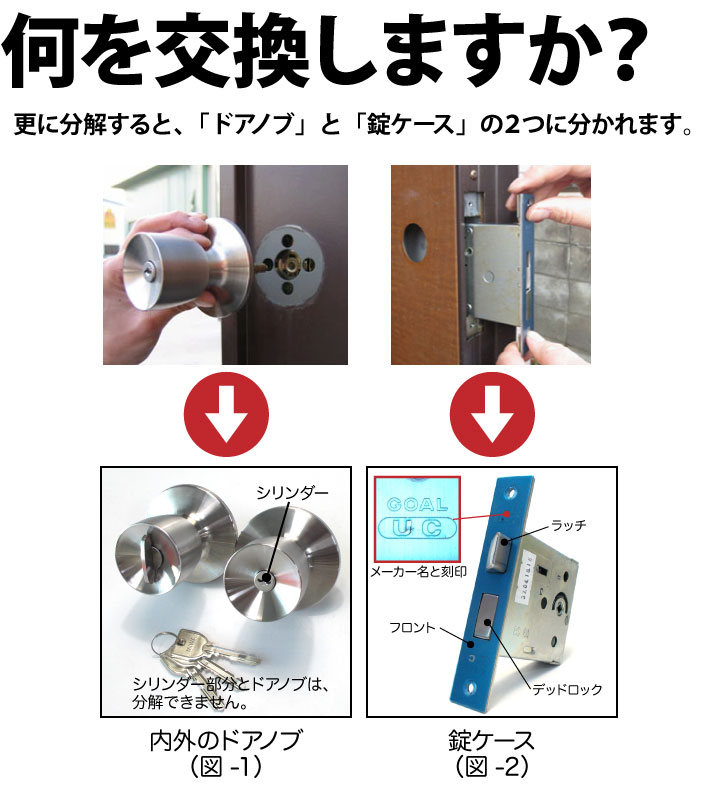

- 鍵付きのドアノブだけ【図-1】
- 鍵付きのドアノブと錠ケースのセットで交換【図-1と図-2】
- ドアの中に入っている錠ケースだけ【図-2】
１. 鍵付きのドアノブだけの交換のご案内です。

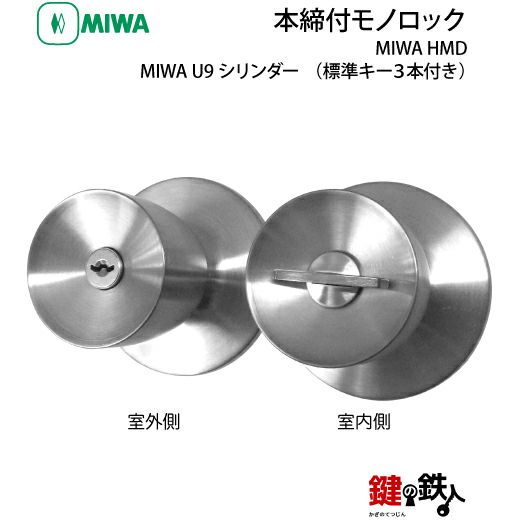

外側は鍵穴（シリンダー）、室内側はサムターンの「１型」です。
ドアノブの形は、「D型」です。
ドアノブの形は、「D型」です。
※下記の品番をクリックすると、該当ページへ飛びます。

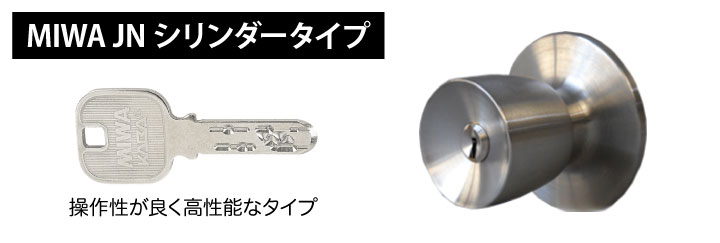

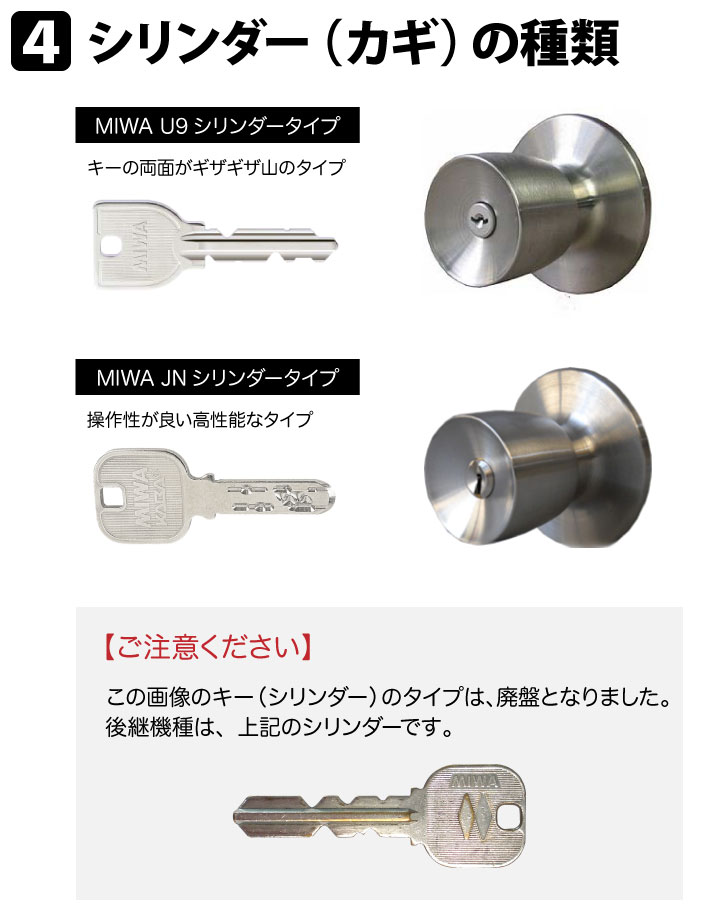

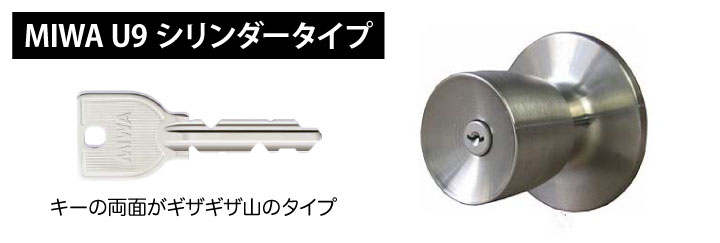

| MIWA U9シリンダータイプ | MIWA JNシリンダータイプ |
|---|---|

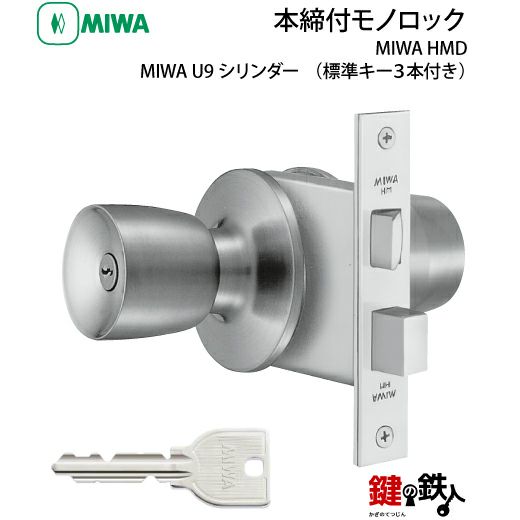

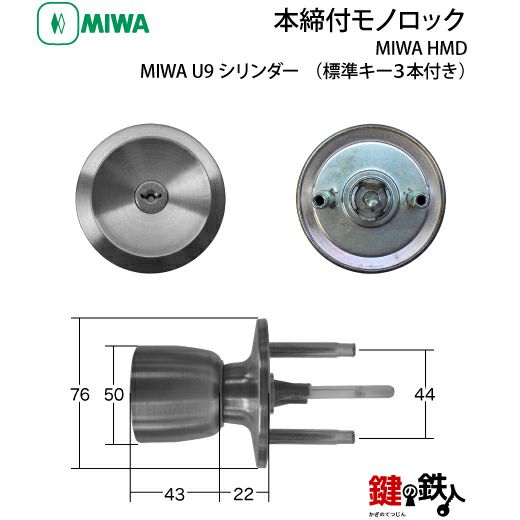

 H- MIWA U9 HMD-1 |
 H-MIWA-JN-HM |
２. 鍵付きのドアノブと錠ケースのセットで交換のご案内です。
このタイプは、ドアの取り付け方向に関係なく、左右共用タイプです。
※下記の品番をクリックすると、該当ページへ飛びます。

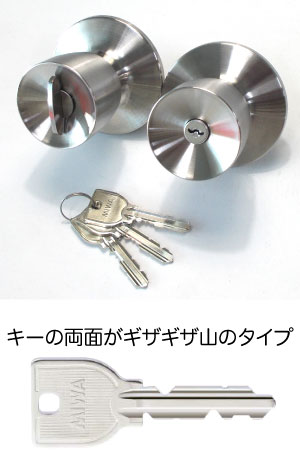

| 【1】MIWA-HM-U9「1型」 | ||
|---|---|---|
| 外側は鍵穴（U9シリンダー）、室内側はサムターンの標準タイプです。 | ||
|
外側 シリンダー付きドアノブ |
 |
内側 サムターン付きドアノブ |

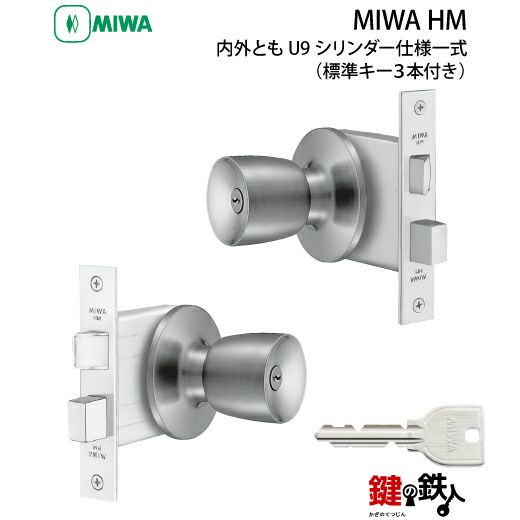

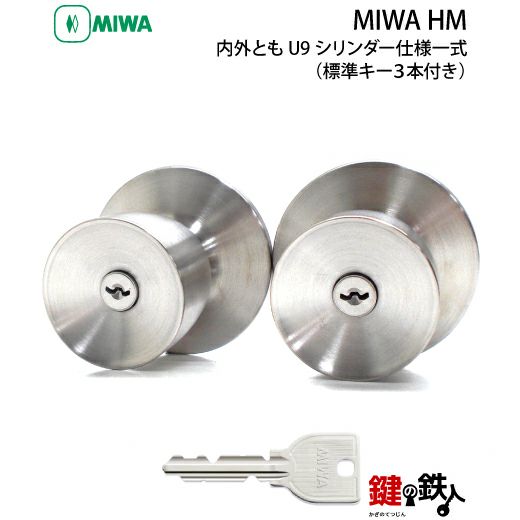

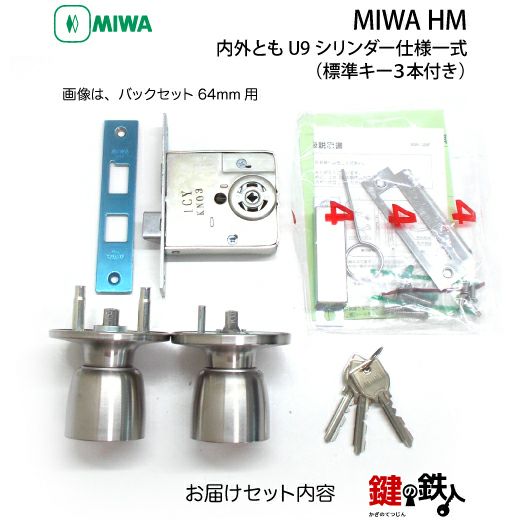

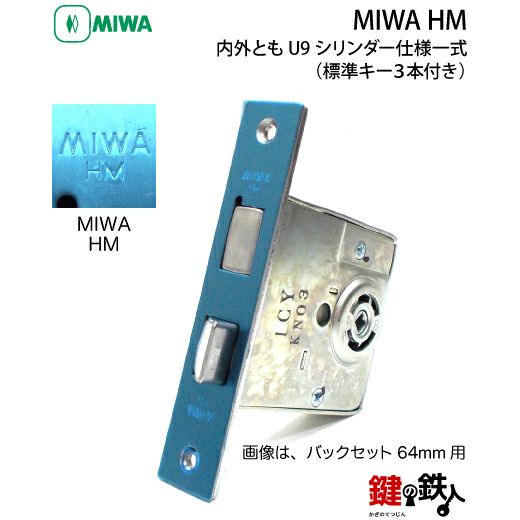

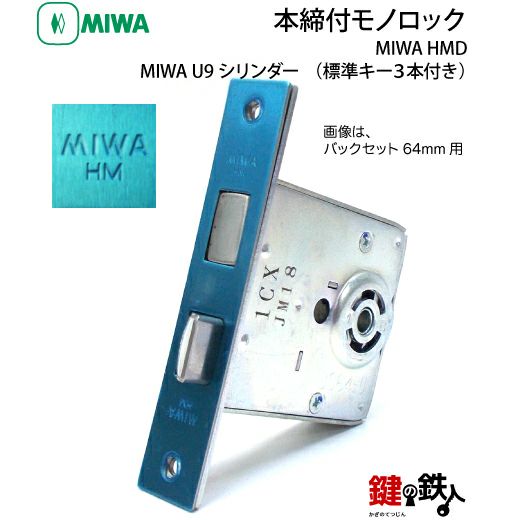

| 【2】MIWA-HMD-4-U9「4型」 | ||
|---|---|---|
| 外側も内側も鍵穴（U9シリンダー）タイプです。 | ||
|
外側 シリンダー付きドアノブ |
 |
内側 シリンダー付きドアノブ |

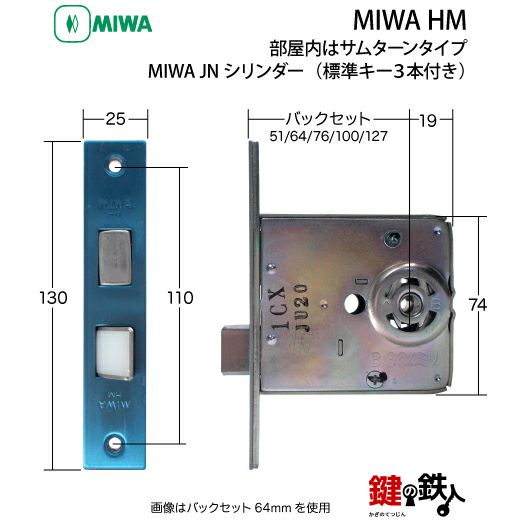

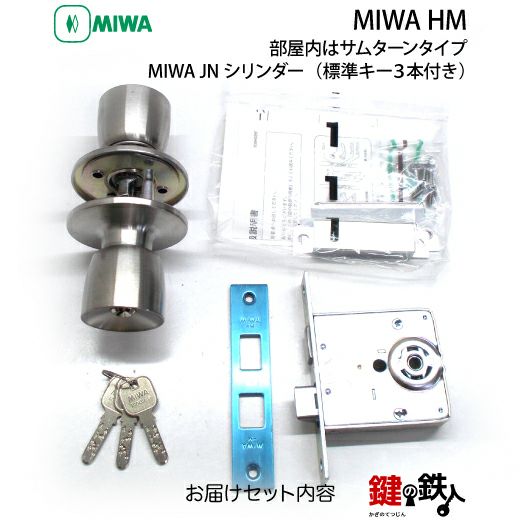

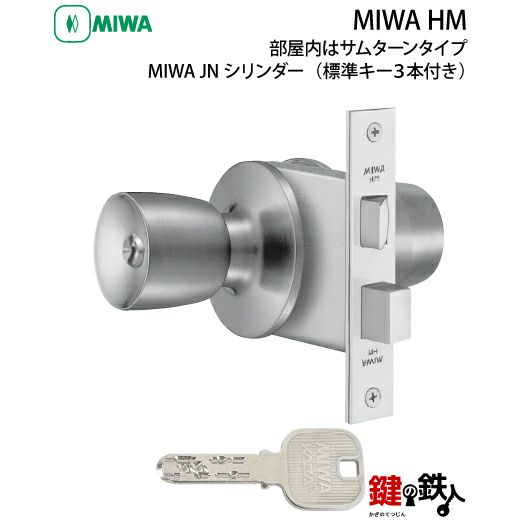

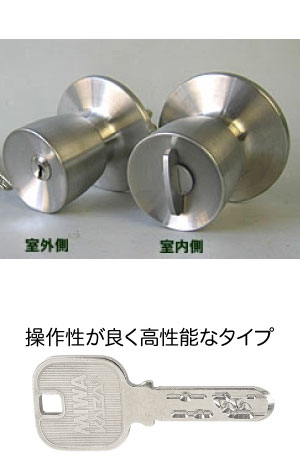

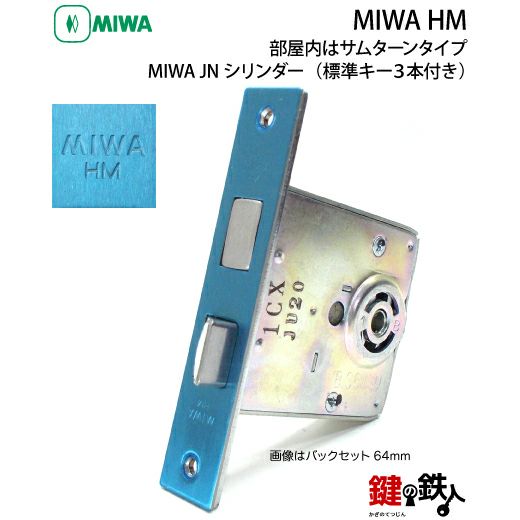

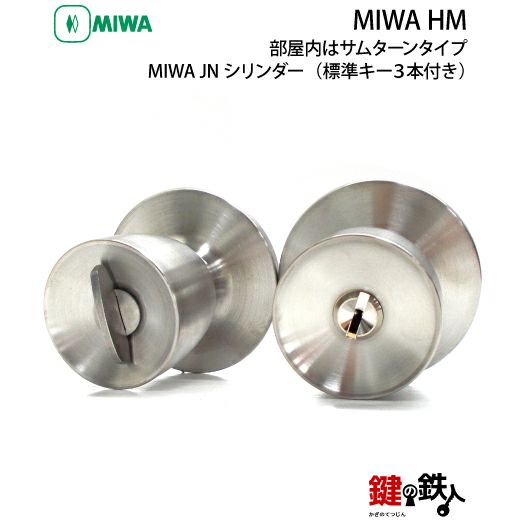

| 【3】MIWA-HM-JN「1型」 | ||
|---|---|---|
| 外側は鍵穴（JNシリンダー）、室内側はサムターンの標準タイプです。 | ||
|
外側 シリンダー付きドアノブ |
|
内側 サムターン付きドアノブ |
| 【4】MIWA-HMD-4-JN「4型」 | ||
|---|---|---|
| 外側も内側も鍵穴（JNシリンダー）タイプです。 | ||
|
外側 シリンダー付きドアノブ |
|
内側 シリンダー付きドアノブ |

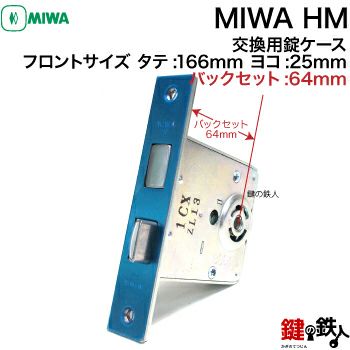

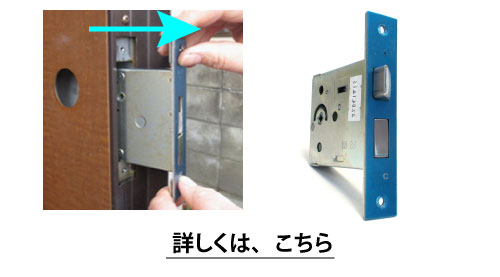

３. ドアの中に入っている錠ケースだけのご案内です。
