GOAL-TXK用交換シリンダーの交換(取替え)方法
GOAL-TXK用交換シリンダー 交換方法
![](https://kagi.itembox.design/item/img/genkan-2/4/thm_03.jpg)
![](https://kagi.itembox.design/item/img/manual/manshon/3/tx_v18_01.jpg)

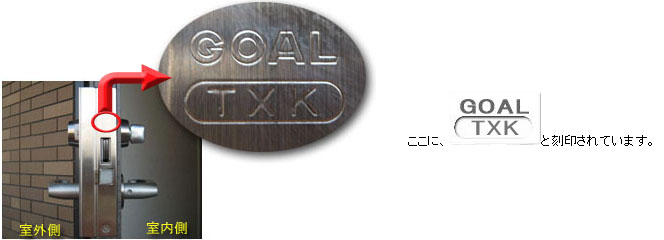

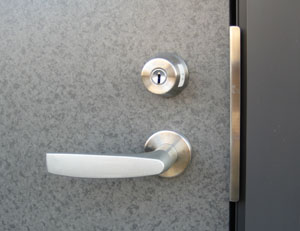

まず、ドアをあけますが、取替が完了するまでは、ゼッタイにドアが閉まらないようにしておいてください。
![](https://kagi.itembox.design/item/img/manual/manshon/3/tx_v18_02.jpg)
![](https://kagi.itembox.design/item/img/manual/manshon/3/tx_v18_03.jpg)
部屋内より2つのビスを取外します。
![](https://kagi.itembox.design/item/img/manual/manshon/3/tx_v18_04.jpg)
部屋内のサムターンが外れ、同時に室外側のシリンダーが外れます。
このサムターンは再び使用します。
![](https://kagi.itembox.design/item/img/manual/manshon/3/tx_v18_05.jpg)
![](https://kagi.itembox.design/item/img/manual/manshon/3/tx_v18_06.jpg)
表側のシリンダーが外れました。寸法を測ってみましょう。
テールピースにある刻印はドアの厚みを表示しています。右図の場合は34mmです。
![](https://kagi.itembox.design/item/img/manual/manshon/3/tx_v18_07.jpg)
![](https://kagi.itembox.design/item/img/manual/manshon/3/tx_v18_08.jpg)
![](https://kagi.itembox.design/item/img/manual/manshon/3/tx_v18_09.jpg)
こちらのWEST TXK用交換シリンダーと取替えます。
室内側のサムターンは従来のものをそのまま使います。
![](https://kagi.itembox.design/item/img/manual/manshon/3/tx_v18_10.jpg)
![](https://kagi.itembox.design/item/img/manual/manshon/3/tx_v18_11.jpg)
![](https://kagi.itembox.design/item/img/manual/manshon/3/tx_v18_12.jpg)

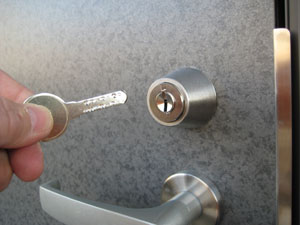

さて、最終確認です。スムーズにシリンダーが回るかチェックしましょう。
困ったときは、お気軽にご相談ください。
現場の経験豊富な店長が、良きアドバイスと交換時の注意点など的確にご案内いたします。
