ドアノブとシリンダー一体型の交換(取替え)方法
ドアノブとシリンダー一体型 交換方法
![ドアノブとシリンダー一体型](https://kagi.itembox.design/item/img/manual/manshon/3/dsi_02.jpg)
簡単に交換できます。

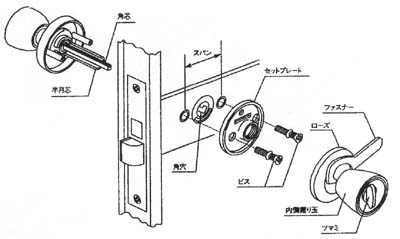

基本取替え図面
![ドアノブとシリンダー一体型 取替え図面](https://kagi.itembox.design/item/img/manual/manshon/3/dsi_03.jpg)
まず、ドアを開けましたら、取替えが完了するまで、ドアが閉まらないようにしておきます。用心の為に、ドアを開けた状態で部屋内のサムターンを回して四角いデットボルトを出したままにしておきます。
![MIWA PASP MIWA TESP 簡単](https://kagi.itembox.design/item/img/item/common/level/40.jpg)
![MIWA PASP MIWA TESP 簡単](https://kagi.itembox.design/item/img/item/common/tool/pl_ms.jpg)

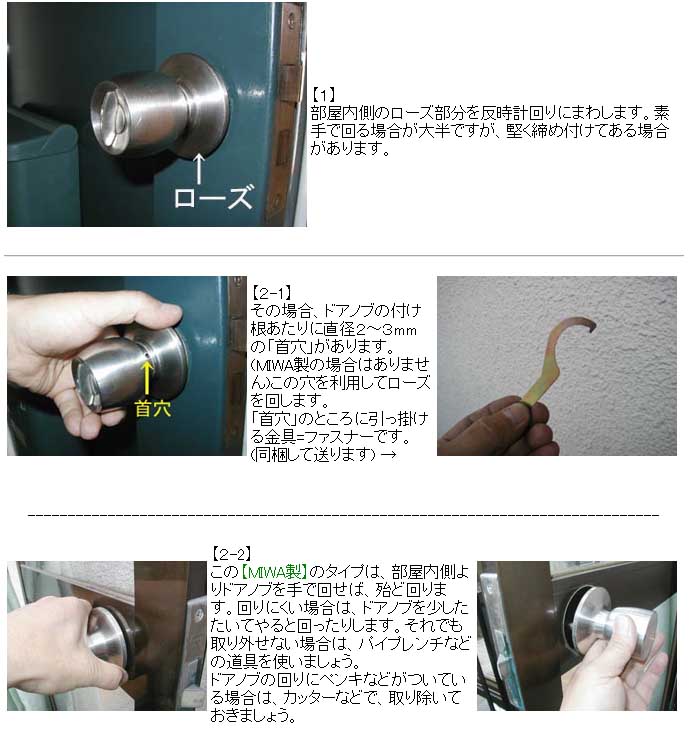

交換方法
![](https://kagi.itembox.design/item/img/manual/manshon/3/dsi_04.jpg)
![ドアノブとシリンダー一体型](https://kagi.itembox.design/item/img/manual/manshon/3/dsi_05.jpg)
ファスナーを引っ掛けて反時計回りに回してください。硬い時は、無理せずにハンマーなどを使ってみましょう。(MIWA製の場合は、パイプレンチなどでローズを回します。)
![ドアノブとシリンダー一体型](https://kagi.itembox.design/item/img/manual/manshon/3/dsi_06.jpg)
部屋内のドアノブが外れます。
※古い場合は、ローズの周りにペンキなどが、こびり付いたりしていますので、カッターナイフなどを使って、丁寧に取り除いてください。うまく外れると思います。
![ドアノブとシリンダー一体型](https://kagi.itembox.design/item/img/manual/manshon/3/dsi_07.jpg)
2本のビスで座金(セットプレート)が留めてあります。ドライバーで取り外しましょう。
※スピンドル(角芯)には、溝が切ってあります。取り付けるときは、この切欠き方向を合わせて差し込んでください。
![ドアノブとシリンダー一体型](https://kagi.itembox.design/item/img/manual/manshon/3/dsi_08.jpg)
座金(セットプレート)がはずれました。
※取り付けるときに、この座金を締め付けすぎないようにしましょう。
![ドアノブとシリンダー一体型](https://kagi.itembox.design/item/img/manual/manshon/3/dsi_09.jpg)
室外側のドアノブが外れました。
※取り付けは、今までの逆の工程を行えば取り付けできます。
![]() |
困ったときは、お気軽にご相談ください。
現場の経験豊富な店長が、良きアドバイスと交換時の注意点など的確にご案内いたします。
