デッドボルトとラッチが一体型の交換（取替え）方法
ALPHA(アルファ)取替錠ケース デッドボルトとラッチが一体型
ノブ付きフルセット
(33M05-TRW-32D-100-TO) 取替え説明書
既存の錠ケースがTA-Fの時は、
スクリューガイドのビスピッチが44mmのため、
ドアの切り欠きを加工して広げなければならない場合もあります。
スクリューガイドのビスピッチが44mmのため、
ドアの切り欠きを加工して広げなければならない場合もあります。
【注意】
まず、ドアを開けましたら、取替えが完了するまで、ドアが閉まらないようにしておきます。
用心の為に、ドアを開けた状態で部屋内のサムターンを回して四角いデットボルトを出したままにしておきます。
まず、ドアを開けましたら、取替えが完了するまで、ドアが閉まらないようにしておきます。
用心の為に、ドアを開けた状態で部屋内のサムターンを回して四角いデットボルトを出したままにしておきます。

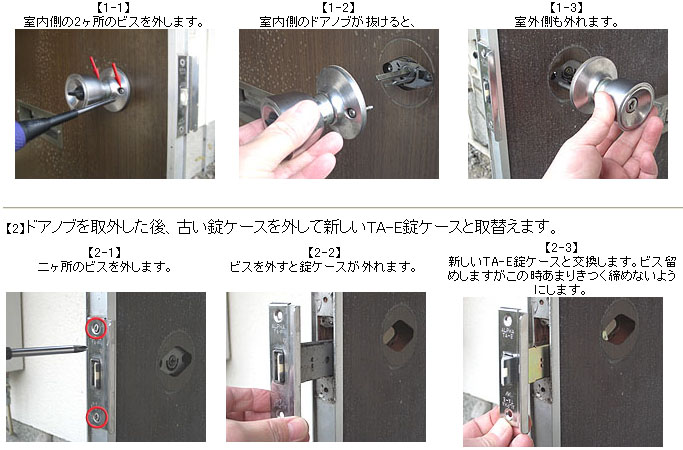

【1】 ドアノブを取外します。

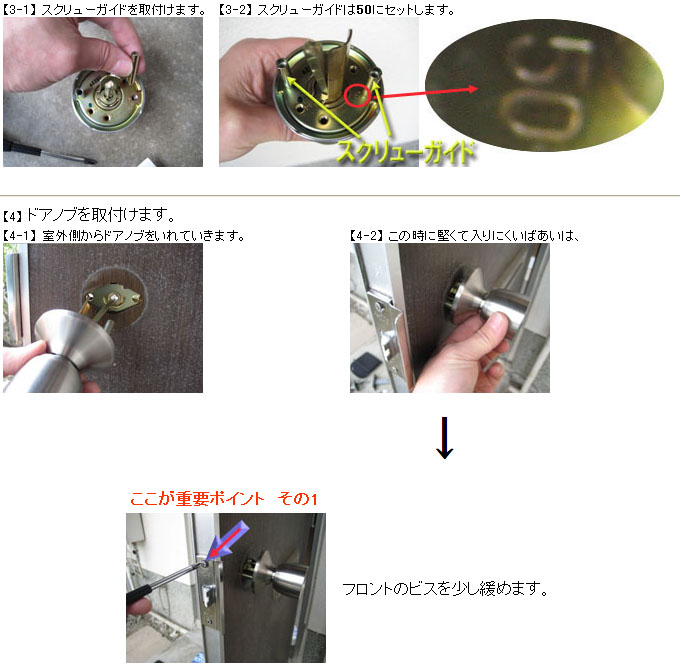

【3】 室外側のドアノブを裏返して取付けの準備をしましょう。
【5】 室内側のドアノブを取付けます。《ここが重要ポイント その2》
| 【5-1】 まずセットプレートをビス留めします。 |
【5-2】 ビスピッチ50mm |
ビスの締め方 |
|---|---|---|
 |
 |
真ん中になっているか注意しながら交互に締めていく、 |

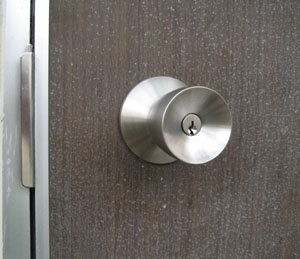

【6】ドアノブをしっかりと取付けます。
| 【6-1】 ドアノブの付け根あたりに直径２～３mmの穴にファスナーを引っ掛けて、 |
【6-2】 時計回りに締め付けます。 |
 |
 |
|
困ったときは、お気軽にご相談ください。
現場の経験豊富な店長が、良きアドバイスと交換時の注意点など的確にご案内いたします。
