TOSTEM-QDD-835,QDC19シリンダー交換（取替え）方法

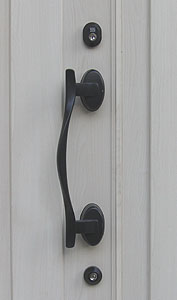

TOSTEM玄関ドア 刻印「QDD-835」＋「QDC-19」
シリンダー取替説明
本ページでは、トステム（TOSTEM）の玄関ドアで多く採用されている刻印「QDD-835」＋「QDC-19」の交換用シリンダー（鍵穴）の取り替え手順を解説します。
玄関の鍵交換は一見難しそうですが、DIYが初めての方でもスムーズに作業が完了します。
安全で確実な防犯対策のために、作業を始める前に必ずこの説明を最後までお読みいただき、手順通りに取り替えを行ってください。
玄関の鍵交換は一見難しそうですが、DIYが初めての方でもスムーズに作業が完了します。
安全で確実な防犯対策のために、作業を始める前に必ずこの説明を最後までお読みいただき、手順通りに取り替えを行ってください。
プラスとマイナスのドライバーを使います。

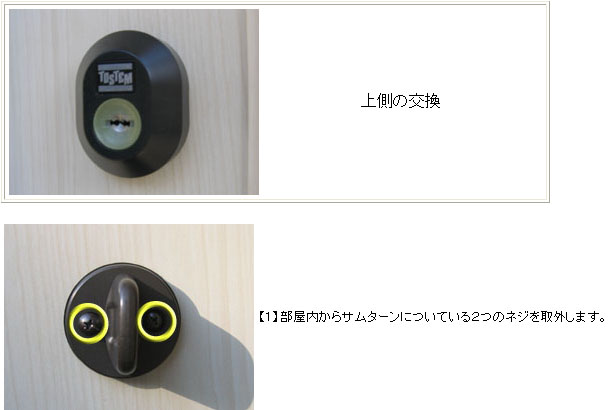

上側のシリンダー交換
【1】室内側から、サムターンに取り付けられている2本のネジを取り外します。
室外側も同時に外れますので、手で支えながら作業しましょう。
室外側も同時に外れますので、手で支えながら作業しましょう。
 |
【2】室外側も外れました。
 |

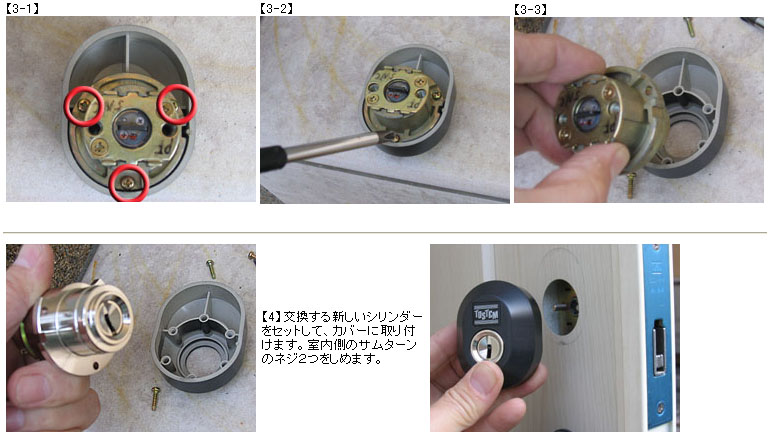

【3】カバーに固定されているシリンダーを、3箇所のビスを外して取り外します。
 |
 |
 |
【4】交換用の新しいシリンダーをセットし、カバーに取り付けます。取り外した時の逆の要領で、シリンダーとサムターンを取付けます。
 |
 |
【5】上側のシリンダー交換が終わりました。
 |
下側のシリンダー交換

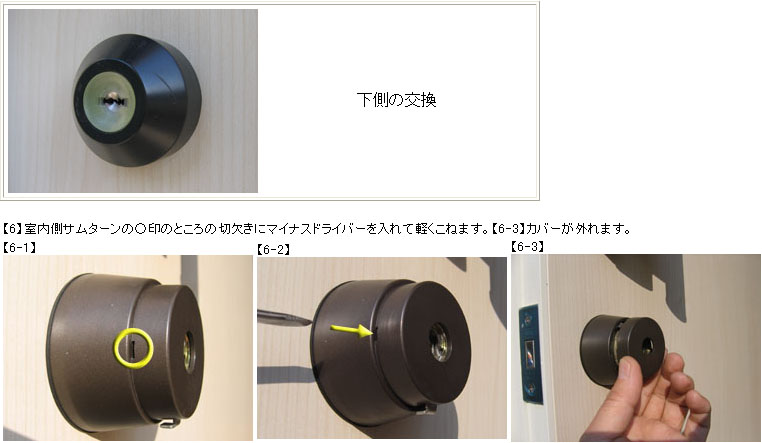

【6】室内側サムターンにある「○印」の切欠き穴にマイナスドライバーを差し込み、軽くこじるようにしてカバーを外します。
 |
 |
 |
【7】上のシリンダーと同様に2つのネジを外すと外側が外れます。
 |
【8】外側のシリンダーを取り外します。
室内側のネジ2本で固定されているだけのため簡単に外れますが、落下させないよう手で支えながら作業してください。
室内側のネジ2本で固定されているだけのため簡単に外れますが、落下させないよう手で支えながら作業してください。
 |

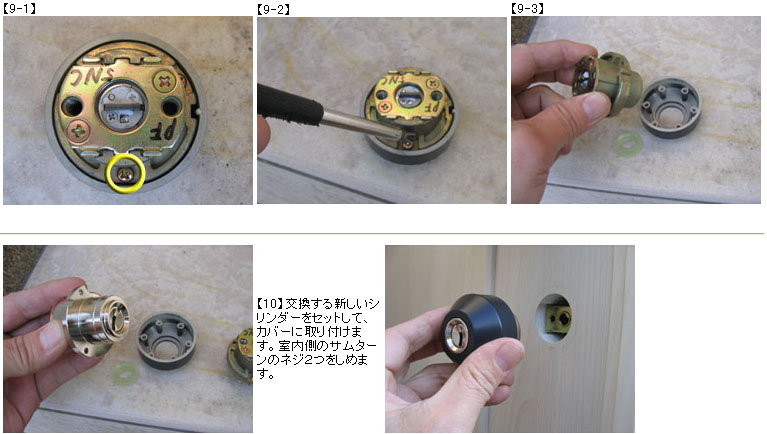

【9】カバーに固定されているシリンダーを、1箇所のビスを外して取り外します。
 |
 |
 |
【10】交換用の新しいシリンダーをセットし、カバーに取り付けます。その後、室内側のサムターンにある2本のネジを締め付けます。
 |
 |
【11】下側のシリンダー交換が終わりました。
 |
完成です。キーを差込んで開け閉めの確認をしましょう。
比較的簡単に交換できますが、困ったときはお気軽にご連絡ください。
