GOAL【ゴール】ASLXドアノブタイプ交換用一式
GOAL(ゴール)ASLXドアノブタイプ交換用一式

ここで紹介するGOALのドアノブタイプ錠は玄関や勝手口、通用門、駐車場の出入り口、倉庫、機械室、銀行、空港、駅、コンビニやホームセンター・スーパーマーケットなどたくさんの方が使用するトイレ、非常口など多岐にわたって使用されています。 しかし長年使用することによって使用頻度が多ければ、劣化が進行します。「開けにくくなったな」 「閉めにくくなったな」と思ったら交換の時期と判断していいでしょう。
![]() |
GOAL(ゴール)ASLXはドアノブタイプだけでなく、レバーハンドルタイプもあります。 部屋の内側は、サムターン(ツマミで開閉)、部屋の外が鍵付きのレバーハンドルがついています。GOAL ASLXレバーハンドルタイプは、こちら |
---|

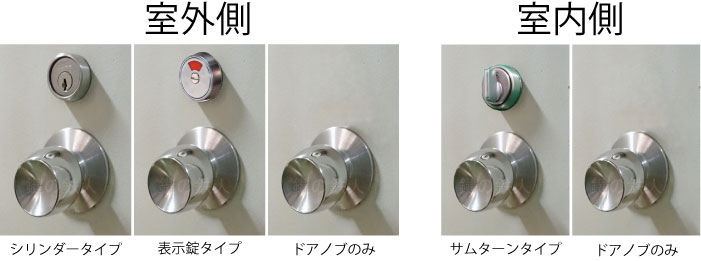

シリンダータイプ・表示錠タイプと色々なタイプがあります。

外からは、ドアノブの上にシリンダーが付いているタイプと表示錠タイプ、ドアノブだけになっている空錠タイプがあります。
部屋内は、サムターン(標準タイプ)やドアノブだけになっているものがあります。
ドアノブタイプが交換可能かどうか調べてみましょう。

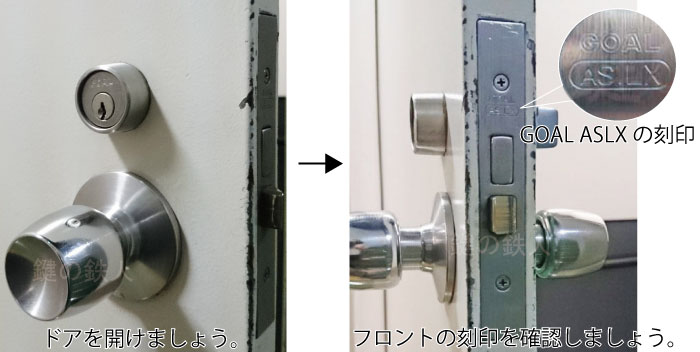

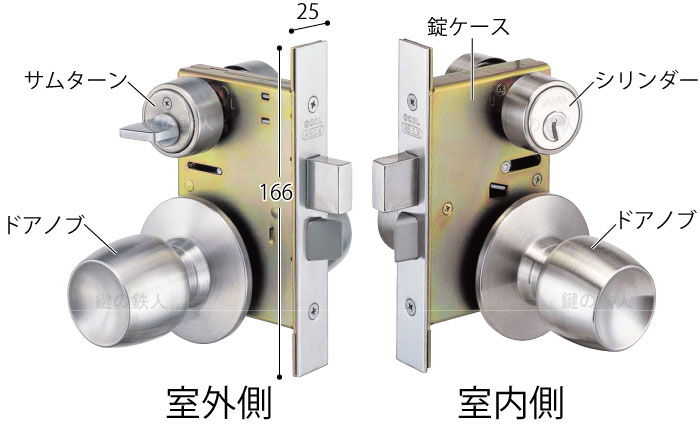

ドアを開けてフロントの刻印を確認しましょう。
GOAL ASLXの刻印が確認できます。

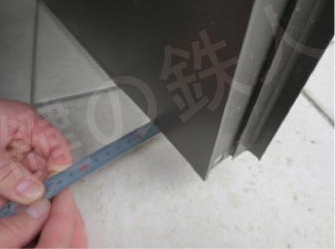

ドアの厚みを測ります。

- 29~33mm
- 33~42mm(標準)
- 42~50mm

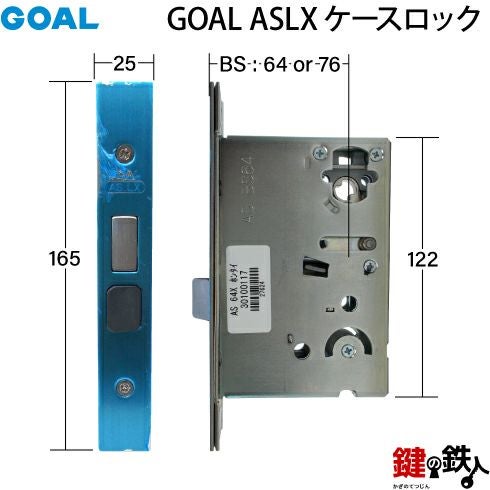

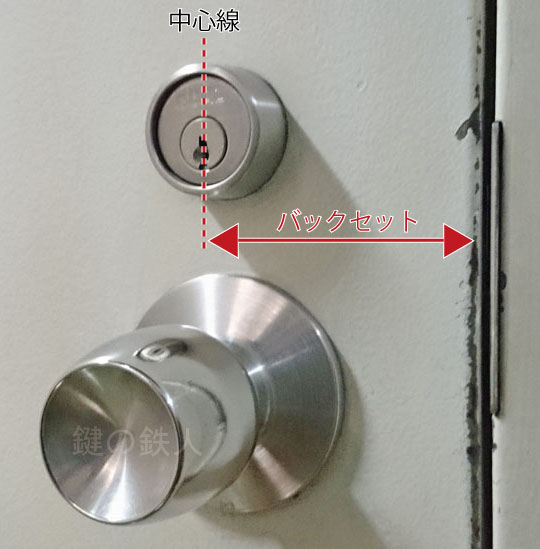

バックセットを測ります。

バックセットとは写真のようにドアの角からシリンダーの中心まで、または鍵穴の中心までの距離のことです。
- 64mm(標準)
- 76mm

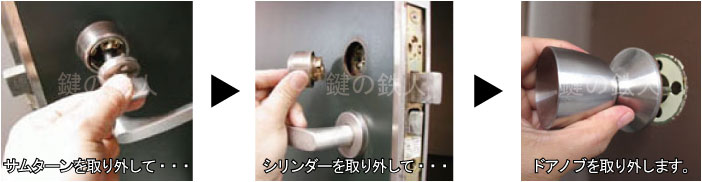

交換方法
サムターン→シリンダー→ドアノブの順に取り外していきます。
次は、該当するGOAL ASLXドアノブタイプを探していきます。
次の4点を確認してください。

Step1 | 型式 |
---|---|
8つの型式があります。 |

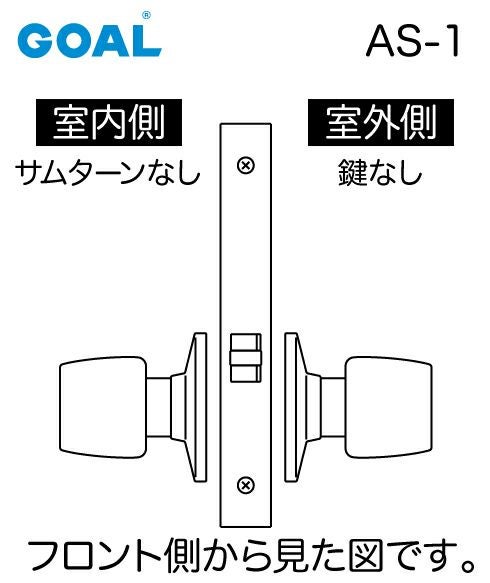

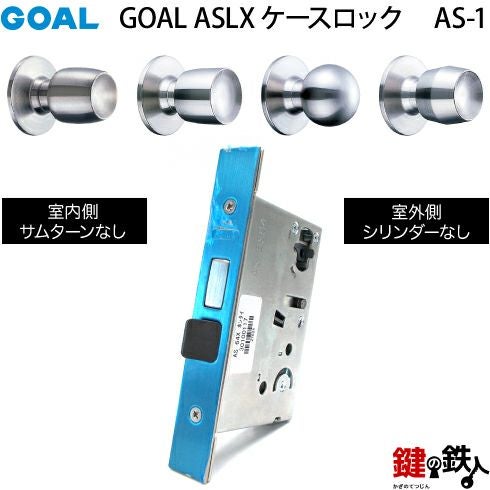

GOAL AS-1タイプ | ||
---|---|---|
AS-1という型式は通用口や室内など鍵をかけないで済むところのドアに取り付けてあるタイプです。 | ||
内側 | ![]() |
外側 |
サムターン なし |
鍵なし | |
GOAL AS-1とはドアノブだけのタイプのことです。 ドアの内外はシリンダーもサムターンもありません。 |

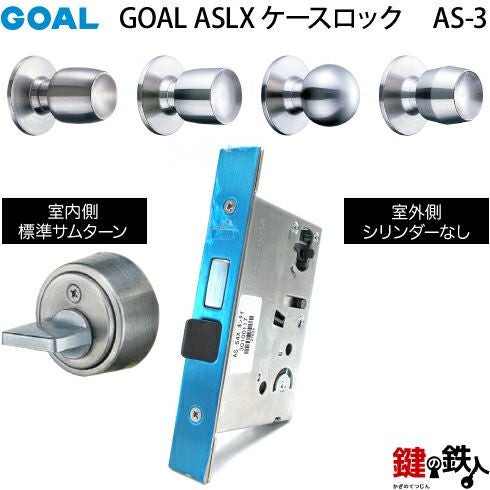

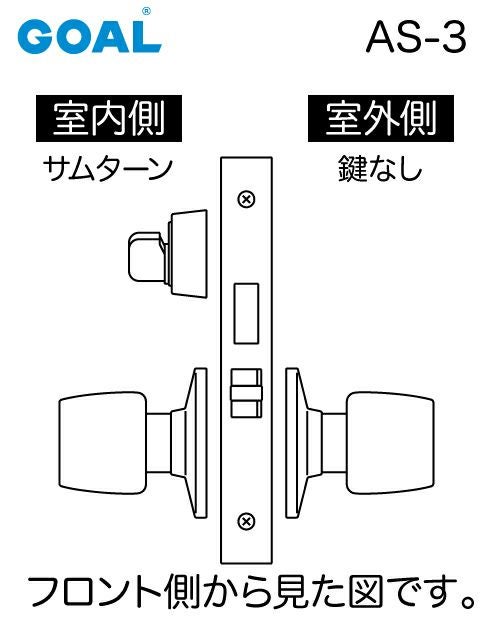

GOAL AS-3タイプ | ||
---|---|---|
AS-3という型式は主に室内やトイレなどに取り付けてあるタイプです。 | ||
内側 | ![]() |
外側 |
サムターン | 鍵なし | |
![]() |
||
GOAL AS-3タイプは子供部屋、寝室、トイレや化粧室に多く使用されています。内側は標準サムターンです。 |

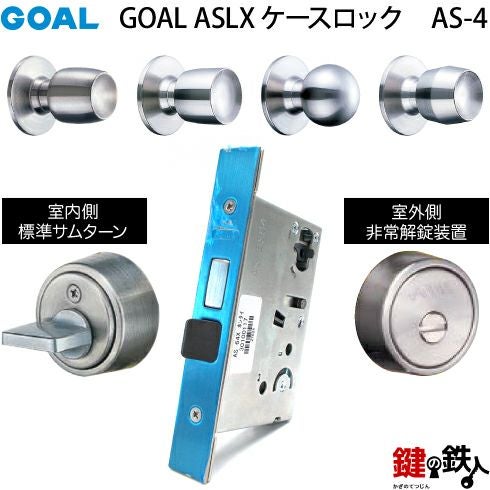

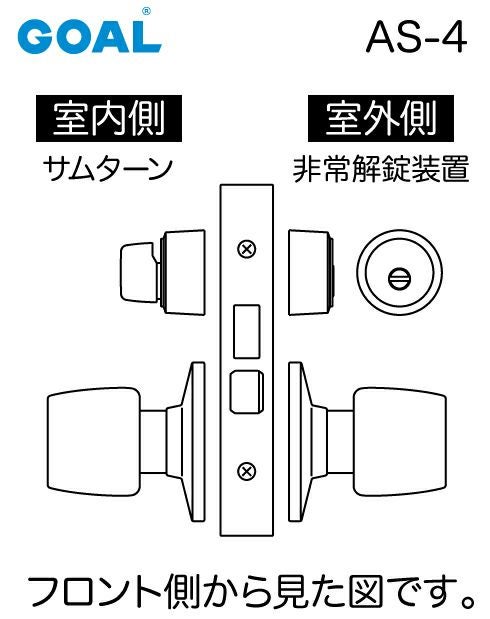

GOAL AS-4タイプ | ||
---|---|---|
AS-4という型式は主に室内やトイレなどに取り付けてあるタイプです。(外から青や赤色の表示はありません。) | ||
内側 | ![]() |
外側 |
サムターン | 非常解錠装置 | |
![]() |
![]() |
|
GOAL AS-4タイプは子供部屋、寝室、トイレや化粧室に多く使用されています。外側は非常時に10円玉などで解錠できる非常解錠装置が付いています。内側は標準サムターンが、ついています。 |

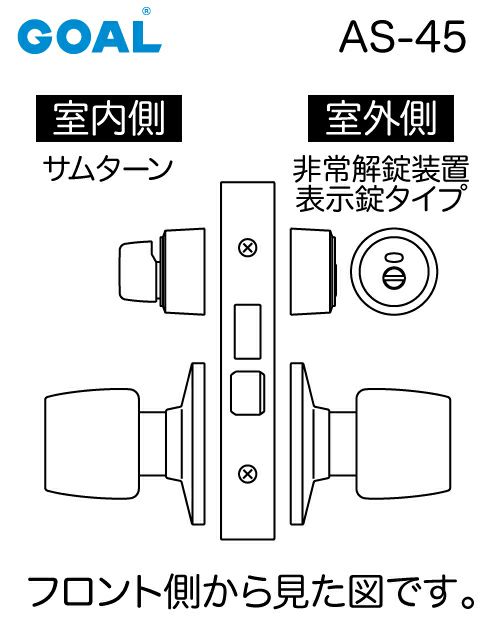

GOAL AS-45 | ||
---|---|---|
AS-45という型式は主に室内やトイレなどに取り付けてあるタイプです。(外から青や赤色の表示はあります) | ||
内側 | ![]() |
外側 |

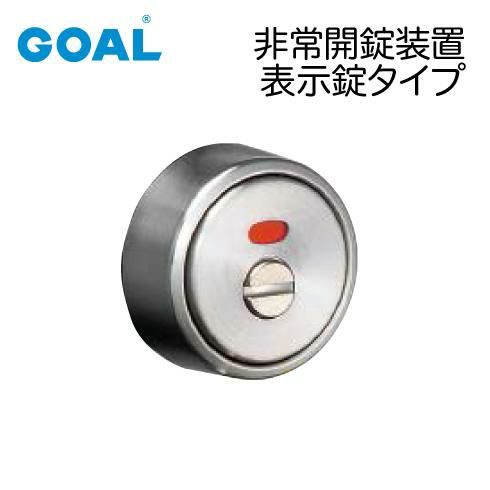

サムターン | 非常解錠装置 表示錠タイプ |
|
![]() |
![]() |
|
GOAL AS-45タイプはトイレや化粧室に多く使用されています。外側は非常時にコインなどで解錠できる非常解錠装置と、施解錠状態を確認できる表示装置が一緒になっているシリンダーです。赤が施錠状態、青が解錠状態です。また内側は標準サムターンになります。 |

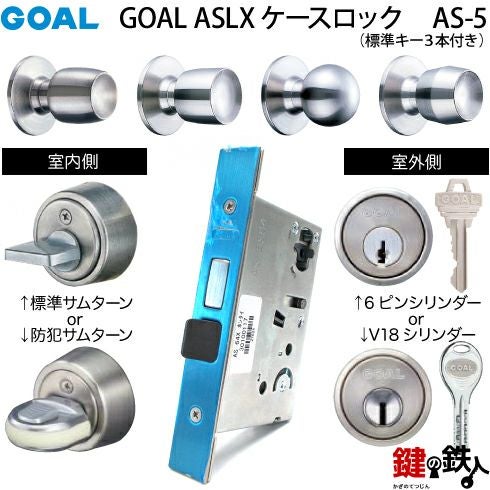

GOAL AS-5 | ||
---|---|---|
GOAL AS-5という型式は住宅玄関、事務所、公共施設、病院、ホテル、勝手口などに取り付けてあるタイプです。(一番多いタイプです。) | ||
内側 | ![]() |
外側 |
サムターン | シリンダー | |
![]() |
![]() |
|
AS-5とは室外側がシリンダー(鍵)で内側がサムターン(施錠・開錠時に回すツマミ)になっているタイプのことです。シリンダー、サムターンの種類で防犯性を高くできます。一戸建てやマンションの玄関、勝手口、事務所等の出入口に多く使用されています。
(シリンダーの種類とサムターンの種類をお選び出来ます。)
※マスターキー仕様の場合は、別途お問い合わせください。 ※シリンダーだけを交換したい方はこちら |

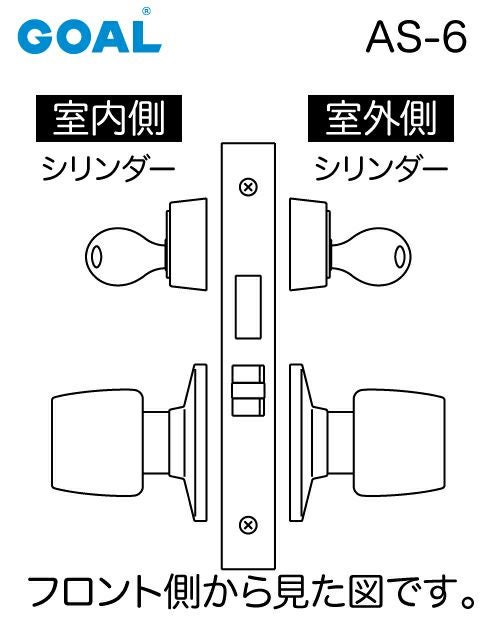

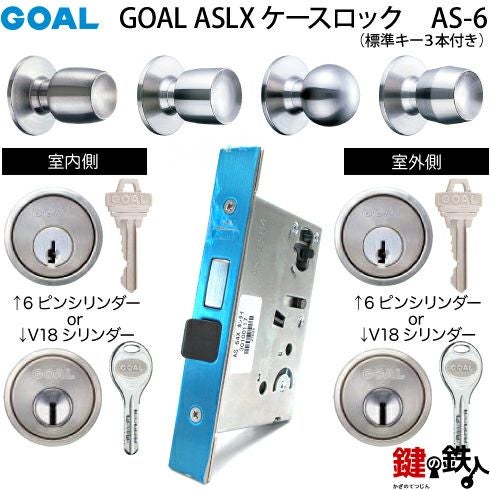

GOAL AS-6 | ||
---|---|---|
AS-6という型式は主に連絡扉、機械室、倉庫、銀行、研究室などに取り付けてあるタイプです。 | ||
内側 | ![]() |
外側 |
シリンダー | シリンダー | |
![]() |
![]() |
|
GOAL AS-6タイプは内外ともに鍵をかけるタイプです。(シリンダーの種類をお選び出来ます。) ※マスターキー仕様の場合は、別途お問い合わせください。 ※シリンダーだけを交換したい方はこちら |

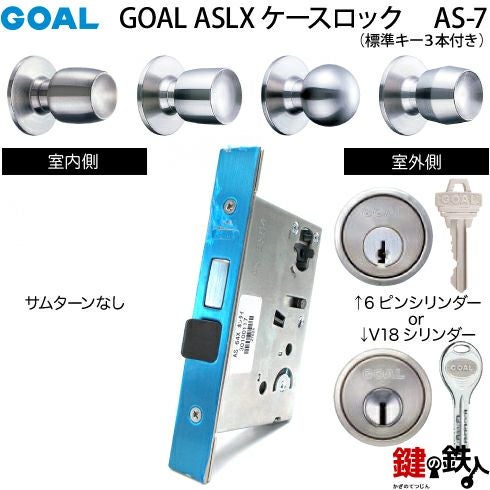

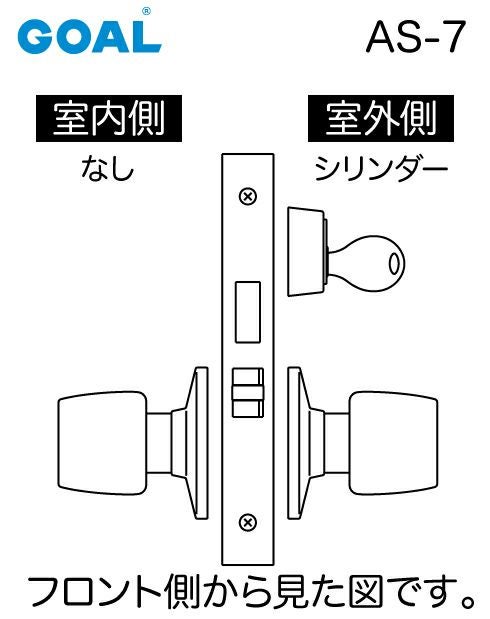

GOAL AS-7 | ||
---|---|---|
AS-7という型式は主に機械室、設備室、点検口、倉庫などに取り付けてあるタイプです。 | ||
内側 | ![]() |
外側 |
なし | シリンダー | |
![]() |
||
外側だけ鍵がかけられるタイプです。部屋内には、サムターンは、ありません。(シリンダーの種類をお選び出来ます。) ※マスターキー仕様の場合は、別途お問い合わせください。 ※シリンダーだけを交換したい方はこちら |

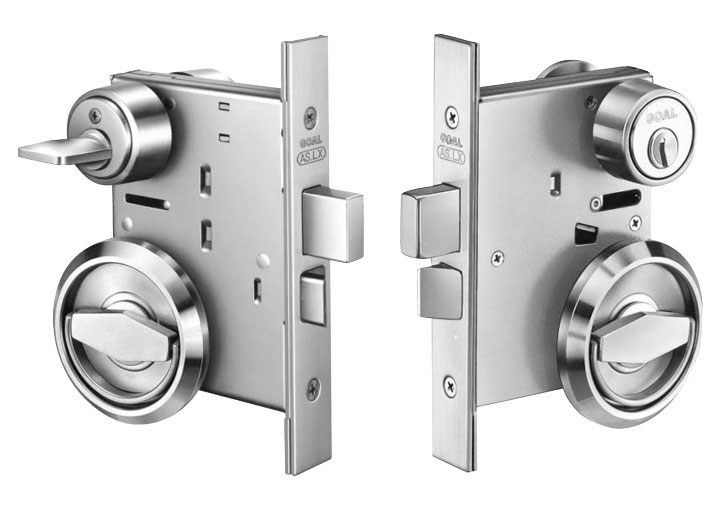

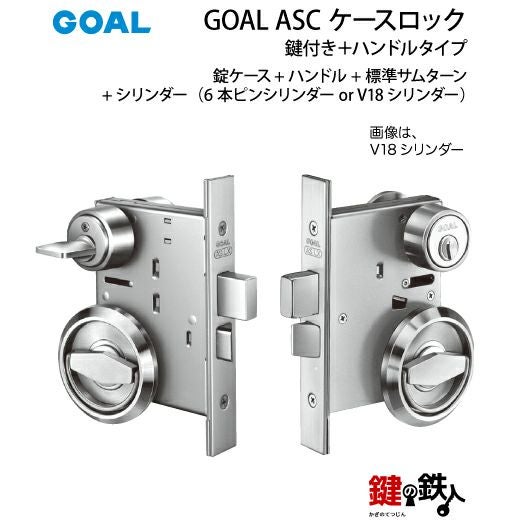

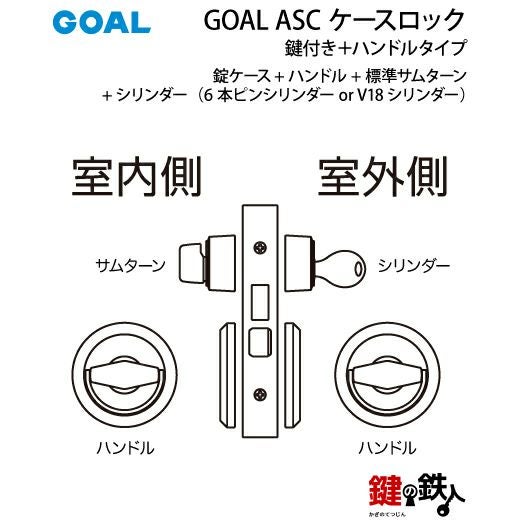

GOAL ASC | ||
---|---|---|
ASCという型式は倉庫、体育館、トランクルーム、防火ドアなどに取り付けてあるタイプです。 | ||
内側 | ![]() |
外側 |
サムターン | シリンダー | |
![]() |
![]() |
|
![]() GOAL ASCタイプは、ドアノブでなく、平たいハンドルタイプが特徴です。
シリンダーの種類をお選び出来ます。 |
Step2 | サムターン |
---|---|
2つの種類の中からお選びいただけます。 |
![]() |
![]() |

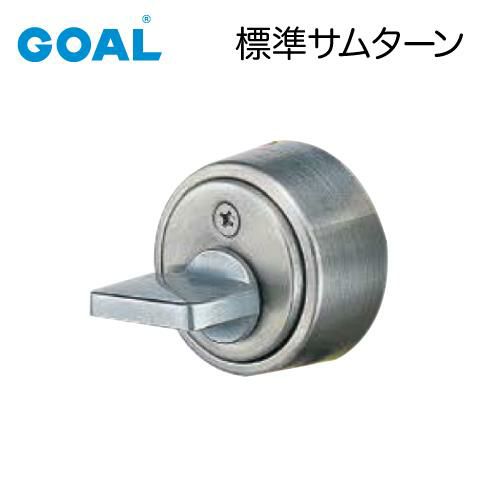

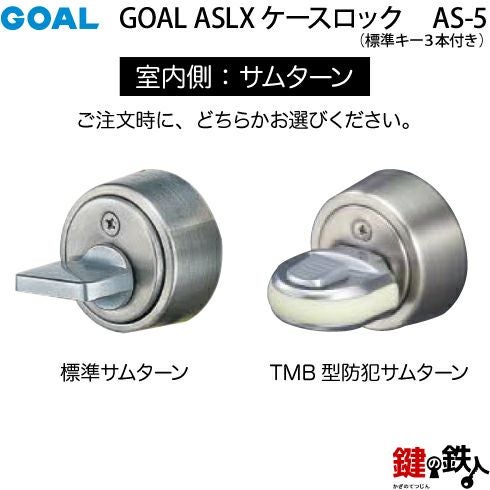

標準サムターン | TMB型防犯サムターン |
---|---|

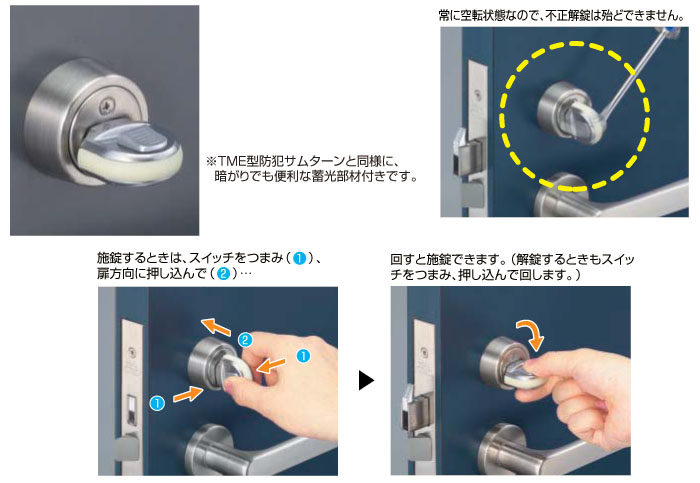

通常のサムターンです。 防犯性はありません。 | 常時空転型のサムターンで、不正解錠はほとんどできません。 操作する時はクラッチスイッチを押し込んでから操作します。 操作方法は下記を参照してください。 |
![]() |
Step3 | シリンダー(鍵)の種類 |
---|---|
2つの種類の中からお選びいただけます。 |
![]() |
![]() |

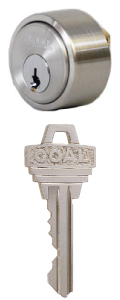

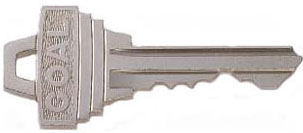

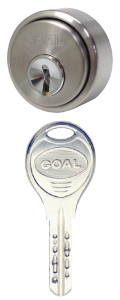

6本ピンシリンダー | V18シリンダー |
---|
![]() |

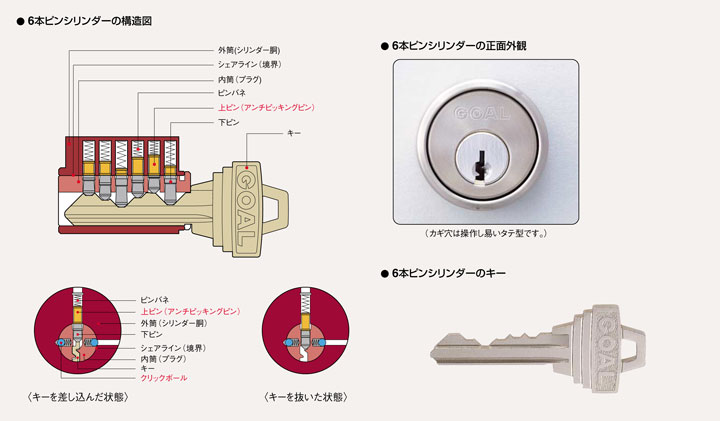

操作性・防犯性・耐久性に優れた高性能6本ピンシリンダー。鍵違いが多く、大規模なキープランも可能で各種のキーシステムが可能です。また、上ピンすべてにアンチピッキングピンを使用することでピッキングは非常に困難になります。 |
![]() |
![]() |

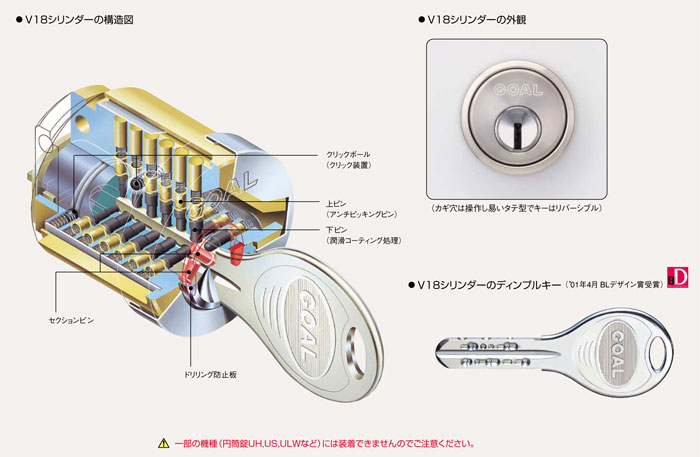

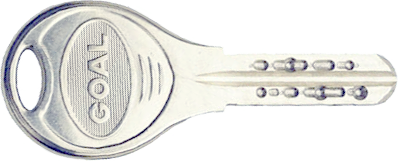

高精度の18本ピンが生む120億通りの鍵違い。ピッキング等の不正解錠に強い独自の防犯設計。苛酷な米国UL防犯認定試験やCP認定試験によっても実証済です。 |
![]() |

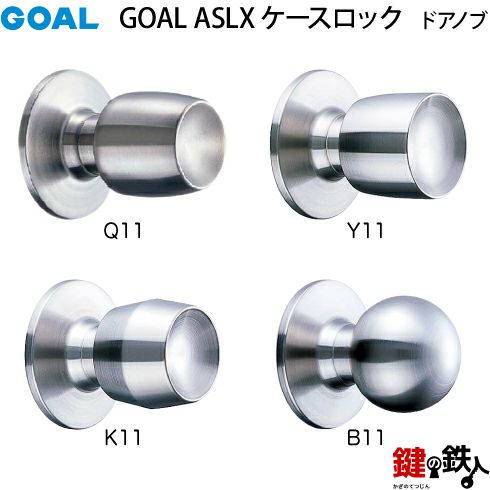

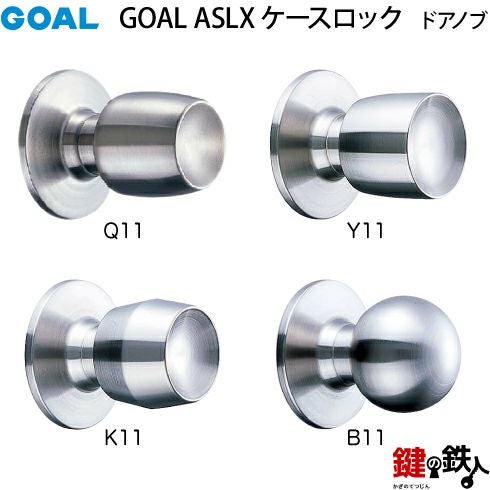

Step4 | ドアノブの種類 |
---|---|
4種類の中からお選びいただけます。(部屋の内外同じ形です。) |
![]() |
![]() |
![]() |
![]() |
Q11(ステンレス製) | Y11(ステンレス製) | K11(ステンレス製) | B11(ステンレス製) |
---|
ご注文方法
下記の該当する「表-◯」をお選びクリックしてください。
表-1 | 型式GOAL ASLX ケースロック(ドアノブタイプ) GOAL AS-1タイプ(空錠) |
|||
---|---|---|---|---|
ドアノブの形 |
![]() AS-1-Q
価格 7,000円 |
![]() AS-1-Y
価格 7,000円 |
![]() AS-1-K
価格 7,000円 |
![]() AS-1-B
価格 7,000円 |
表-2 | 型式GOAL ASLX ケースロック(ドアノブタイプ) GOAL AS-3タイプ (部屋内サムターン+外側鍵なし) |
|||
---|---|---|---|---|
ドアノブの形 |
![]() Q |
![]() Y |
![]() K |
![]() B |
サムターン | ![]() 標準サムターン仕様
AS-3-Q-標準 価格8,000円 |
![]() 標準サムターン仕様
AS-3-Y-標準 価格8,000円 |
![]() 標準サムターン仕様
AS-3-K-標準 価格8,000円 |
![]() 標準サムターン仕様
AS-3-B-標準 価格8,000円 |
表-3 | 型式GOAL ASLX ケースロック(ドアノブタイプ) GOAL AS-4タイプ (簡易施錠) |
|||
---|---|---|---|---|

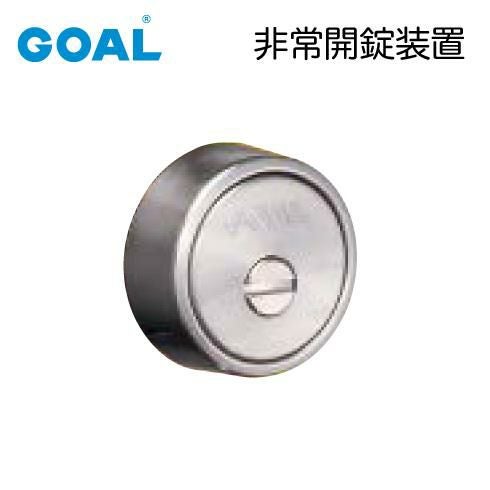

ドアの外側 | ![]() 非常開錠装置 | |||
ドアノブの形 |
![]() Q |
![]() Y |
![]() K |
![]() B |
サムターン | ![]() 標準サムターン仕様
AS-4-Q-標準 価格10,500円 |
![]() 標準サムターン仕様
AS-4-Y-標準 価格10,500円 |
![]() 標準サムターン仕様
AS-4-K-標準 価格10,500円 |
![]() 標準サムターン仕様
AS-4-B-標準 価格10,500円 |
表-4 | 型式GOAL ASLX ケースロック(ドアノブタイプ) GOAL AS-45タイプ (トイレ錠) |
|||
---|---|---|---|---|
ドアの外側 | ![]() 非常解錠装置 表示錠タイプ | |||
ドアノブの形 |
![]() Q |
![]() Y |
![]() K |
![]() B |
サムターン | ![]() 標準サムターン仕様
AS-45-Q-標準 価格10,500円 |
![]() 標準サムターン仕様
AS-45-Y-標準 価格10,500円 |
![]() 標準サムターン仕様
AS-45-K-標準 価格10,500円 |
![]() 標準サムターン仕様
AS-45-B-標準 価格10,500円 |
表-5 | 型式GOAL ASLX ケースロック(ドアノブタイプ) GOAL AS-5タイプ (鍵付き+サムターン) |
|||
---|---|---|---|---|
ドアノブの形 |
![]() Q |
![]() Y |
![]() K |
![]() B |

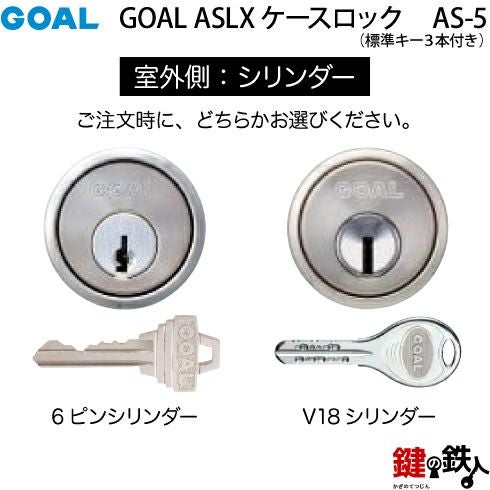

ドアの外側
6本ピン シリンダー ![]() |
![]() 標準サムターン仕様
AS-5-Q-標準-6 価格16,300円 |
![]() 標準サムターン仕様
AS-5-Y-標準-6 価格16,300円 |
![]() 標準サムターン仕様
AS-5-K-標準-6 価格16,300円 |
![]() 標準サムターン仕様
AS-5-B-標準-6 価格16,300円 |
![]() TMB型防犯サムターン
AS-5-Q-TMB-6 価格21,500円 |
![]() TMB型防犯サムターン
AS-5-Y-TMB-6 価格21,500円 |
![]() TMB型防犯サムターン
AS-5-K-TMB-6 価格21,500円 |
![]() TMB型防犯サムターン
AS-5-B-TMB-6 価格21,500円 | |
ドアの外側
高性能V18 シリンダー ![]() |
![]() 標準サムターン仕様
AS-5-Q-標準-V 価格20,300円 |
![]() 標準サムターン仕様
AS-5-Y-標準-V 価格20,300円 |
![]() 標準サムターン仕様
AS-5-K-標準-V 価格20,300円 |
![]() 標準サムターン仕様
AS-5-B-標準-V 価格20,300円 |
![]() TMB型防犯サムターン
AS-5-Q-TMB-V 価格25,500円 |
![]() TMB型防犯サムターン
AS-5-Y-TMB-V 価格25,500円 |
![]() TMB型防犯サムターン
AS-5-K-TMB-V 価格25,500円 |
![]() TMB型防犯サムターン
AS-5-B-TMB-V 価格25,500円 |
表-6 | 型式GOAL ASLX ケースロック(ドアノブタイプ) GOAL AS-6イプ (内外鍵付き) |
|||
---|---|---|---|---|
ドアノブの形 |
![]() Q |
![]() Y |
![]() K |
![]() B |

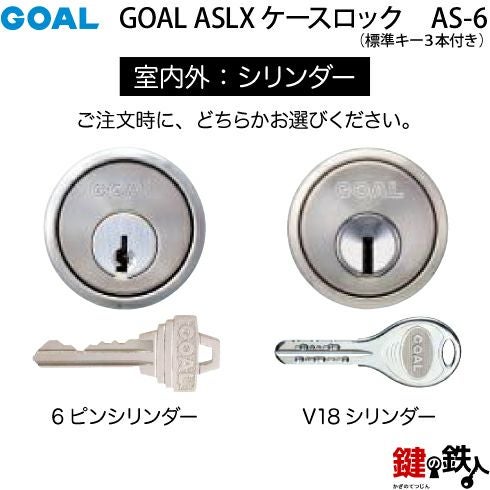

ドアの内外
6本ピン シリンダー ![]() |
![]() 6本ピンシリンダー
AS-6-Q-6 価格18,600円 |
![]() 6本ピンシリンダー
AS-6-Y-6 価格18,600円 |
![]() 6本ピンシリンダー
AS-6-K-6 価格18,600円 |
![]() 6本ピンシリンダー
AS-6-B-6 価格18,600円 |
ドアの内外
高性能V18 シリンダー ![]() |
![]() V18シリンダー
AS-6-Q-V 価格26,600円 |
![]() V18シリンダー
AS-6-Y-V 価格26,600円 |
![]() V18シリンダー
AS-6-K-V 価格26,600円 |
![]() V18シリンダー
AS-6-B-V 価格26,600円 |
表-7 | 型式GOAL ASLX ケースロック(ドアノブタイプ) GOAL AS-7タイプ (外だけ鍵付き+サムターンなし) |
|||
---|---|---|---|---|
ドアノブの形 |
![]() Q |
![]() Y |
![]() K |
![]() B |
ドアの外側
6本ピン シリンダー ![]() |
![]() 6本ピンシリンダー
AS-7-Q-6 価格12,800円 |
![]() 6本ピンシリンダー
AS-7-Y-6 価格12,800円 |
![]() 6本ピンシリンダー
AS-7-K-6 価格12,800円 |
![]() 6本ピンシリンダー
AS-7-B-6 価格12,800円 |
ドアの外側
高性能V18 シリンダー ![]() |
![]() V18シリンダー
AS-7-Q-V 価格16,800円 |
![]() V18シリンダー
AS-7-Y-V 価格16,800円 |
![]() V18シリンダー
AS-7-K-V 価格16,800円 |
![]() V18シリンダー
AS-7-B-V 価格16,800円 |

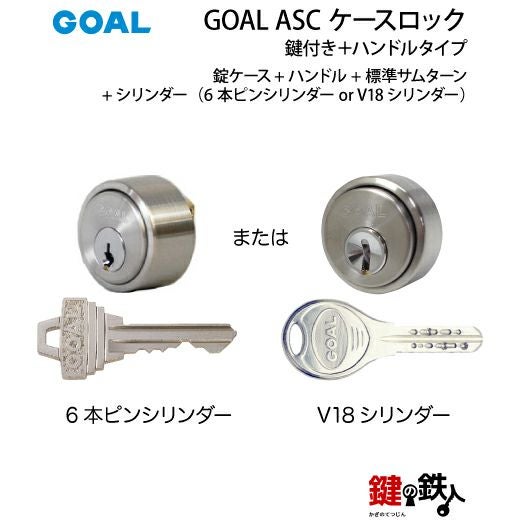

表-8 | 型式GOAL ASCケースロック(ドアノブタイプ) GOAL ASCタイプ (鍵付き+ハンドルタイプ) |
|||
---|---|---|---|---|
ドアノブの形 | ![]() ハンドルタイプ |
|||
サムターン | ![]() 標準サムターン |
|||
シリンダー | ![]() 6本ピンシリンダー
ASC-標準-6 価格17,100円 |
![]() 高性能V18シリンダー
ASC-標準-V 価格21,100円 |
困ったときは、お気軽にご相談ください。
現場の経験豊富な店長が、良きアドバイスと交換時の注意点など的確にご案内いたします。
E-Mail : shop@kagiyasan.jp
電話 : 072-764-8811
|
![]() |
