MIWA LE-17 LE-16 TE-02 LE-02の刻印のレバーハンドル、ドアノブの交換

少し、古いドアノブをそろえました。
玄関や勝手口、浴室、トイレ、個室、ガソリンスタンド、銭湯、倉庫、店舗、公共施設、社宅や寮、病院、研究所、駅、体育館、寺院、神社、ホテル、旅館、老人ホームなど多岐にわたって使われているタイプのものです。
該当するものを探す場合、専門用語が使われます。
例えば、バックセット(部屋内からみた場合、ドアの角から鍵穴までの距離)やフロント(ドアの厚みの所にあるカンヌキが出てくるところの金属板)などわかりずらいと思いますが、サンプル図解をご覧になってサイズを測定してお買い物してください。

まず、最初に.サッシメーカーを確認します。
不二サッシなど、ドア面に明記されていますが、不明な場合があります。

形式:取り付けてある場所を確認しましょう。(玄関、浴室、勝手口など)

バックセットを確認します。
※バックセット:ドアの角→ドアノブ本体中心までの距離のことです。
下の写真を参考に確認してみてください。

フロント記号(写真の例では、記号は「GOAL UC」になります。)

フロントサイズ(フロントの縦と横のサイズは測ります。)

ビスピッチ(ビスの中心~ビスの中心の長さを測ります。)
詳細は下の写真をご確認ください。

ドアの厚みを確認しましょう。

フロント形状を確認しましょう。
フロント形状には種類があります。
下の写真を参考にご確認ください。

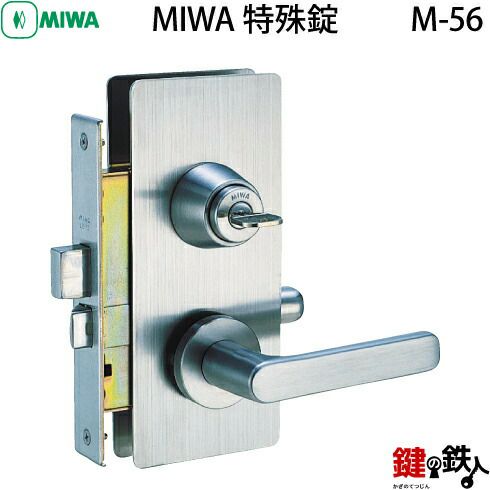

M-56 |
 |
サッシメーカー |
大和ハウス、アルナ、ショーワS-16取替用 |
形式 |
玄関 |
バックセット |
64mm |
フロントサイズ |
172mm 30mm |
ビスピッチ |
152mm |
ドア厚 |
30mm |
フロント形状 |
上下L |
フロント記号 |
LE-17 |
備考 |
|
|

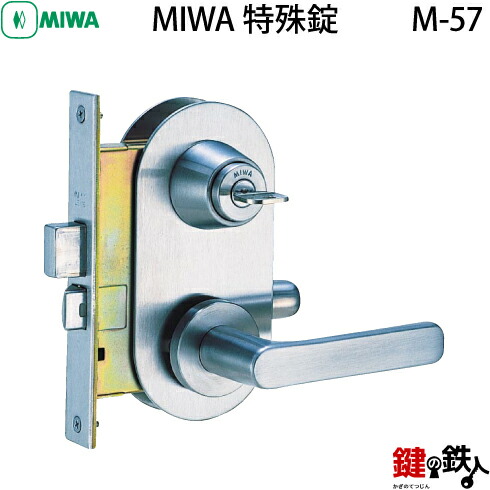

M-57 |
 |
サッシメーカー |
大和ハウス、アルナ、ショーワS-21取替用 |
形式 |
玄関 |
バックセット |
64mm |
フロントサイズ |
172mm 25mm |
ビスピッチ |
152mm |
ドア厚 |
30mm |
フロント形状 |
上下L |
フロント記号 |
LE-16 |
備考 |
|
|

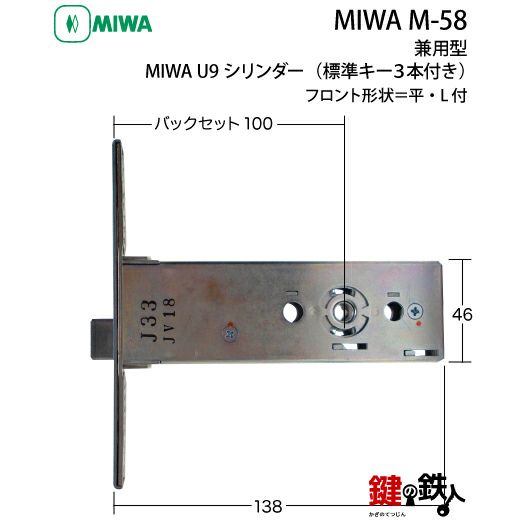

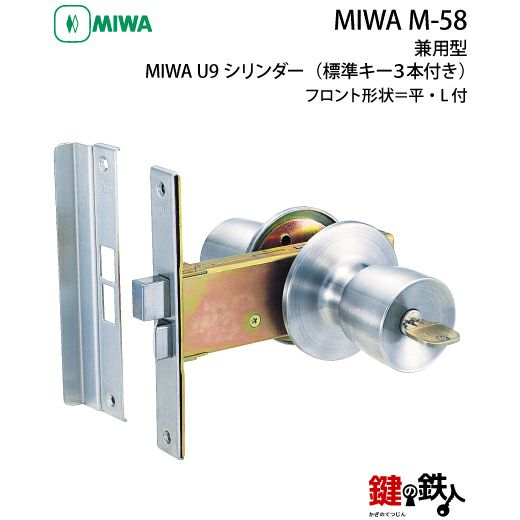

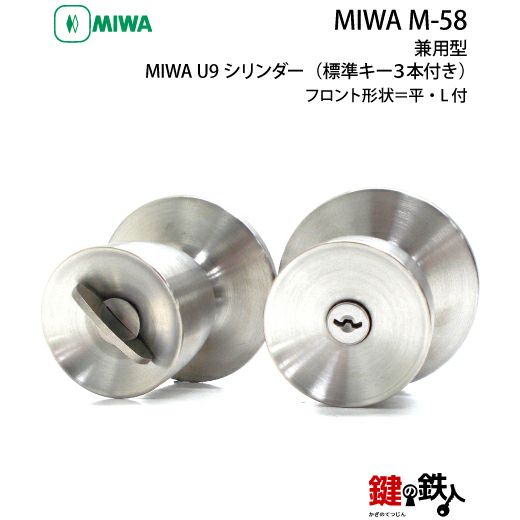

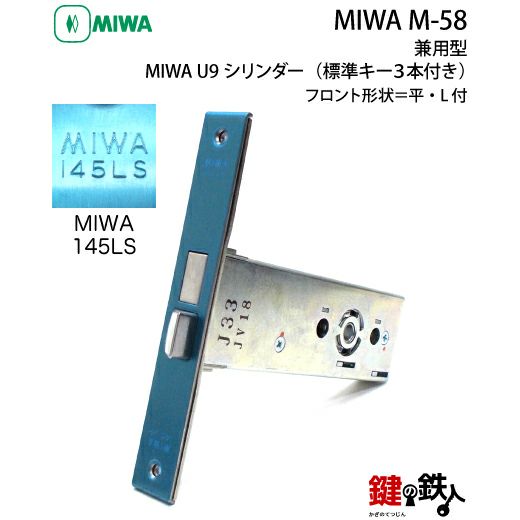

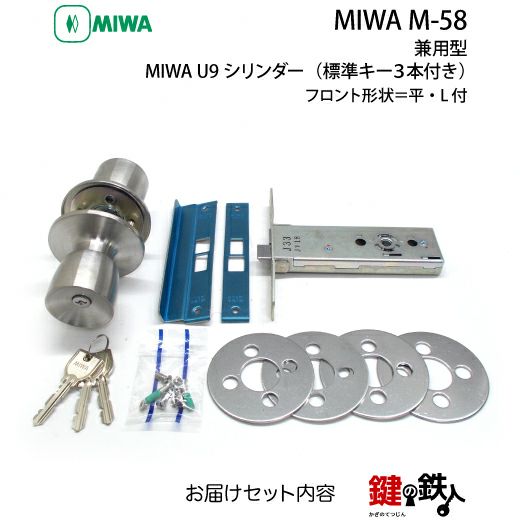

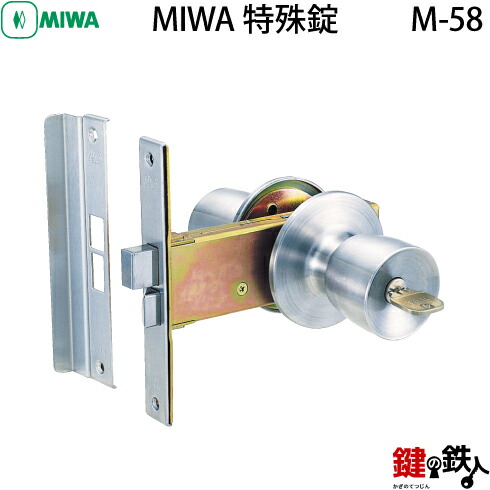

M-58 |
 |
サッシメーカー |
兼用型 |
形式 |
玄関 |
バックセット |
100mm |

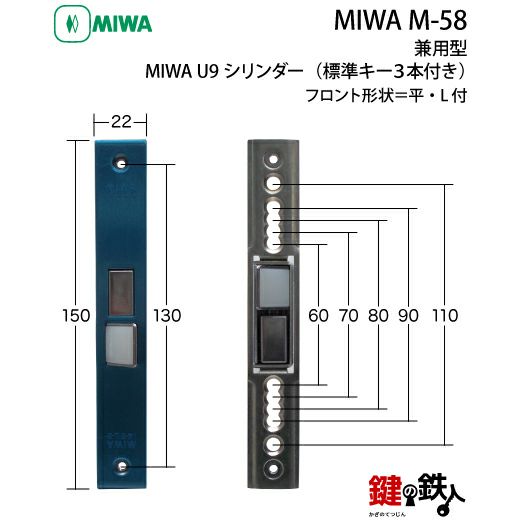

フロントサイズ |
150mm 21mm 150mm 38mm |
ビスピッチ |
60mm・70mm・80mm・90mm・110mm |
ドア厚 |
25mm~37mm |

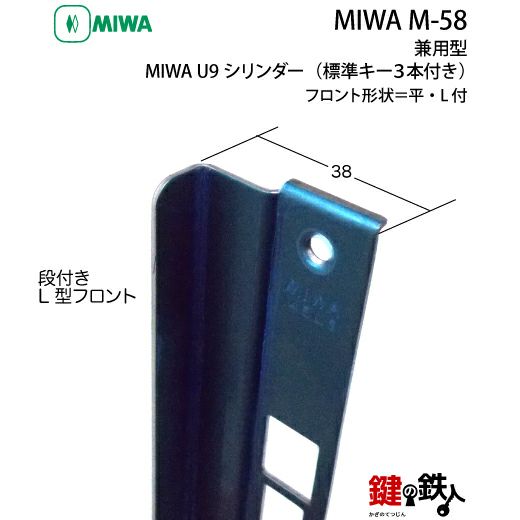

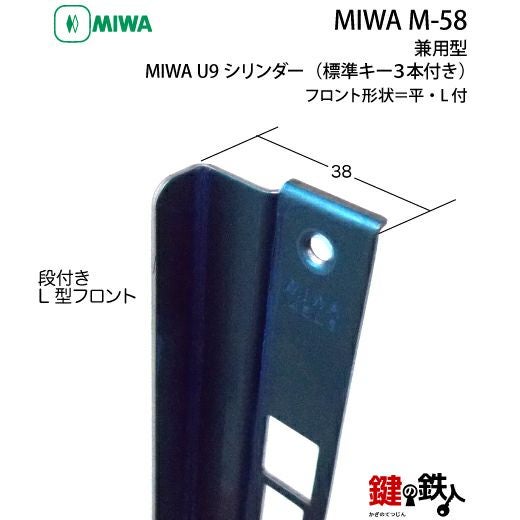

フロント形状 |
平 L付 |
フロント記号 |
|
備考 |
プレート脱着式 |
|

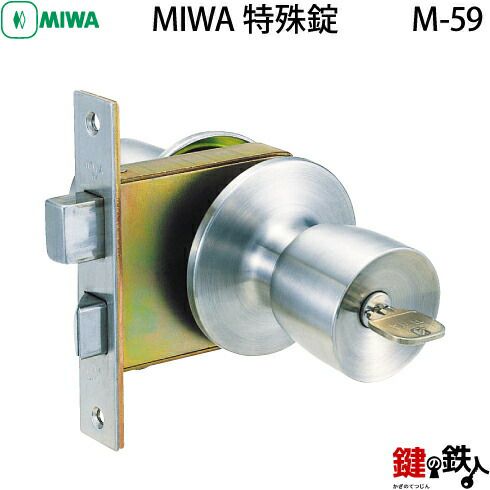

M-59 |
 |
サッシメーカー |
淀川製鋼、トステム(左右勝手あり) |
形式 |
玄関 |
バックセット |
60mm |
フロントサイズ |
160mm 25mm |
ビスピッチ |
110mm |
ドア厚 |
33~46mm |
フロント形状 |
上下L |
フロント記号 |
|
備考 |
|
|
