MIWA HBZSP-3 HBZ-0の刻印のドアノブの交換
並びに室内用(空錠)の寝室、子供部屋のドアノブの交換

ここで紹介するMIWA HBZSP3は、勝手口や玄関、倉庫、個室、店舗内のドアや事務所、病院などいろいろなところに多岐にわたって使用されています。

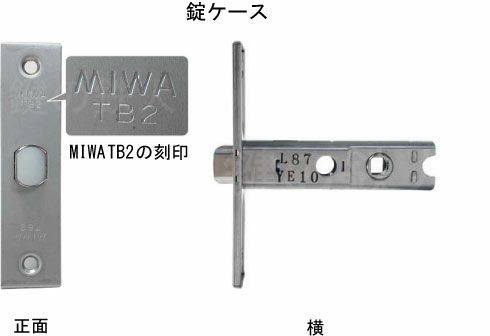

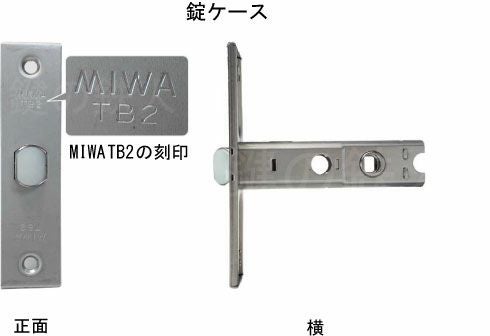

長年使っているため錠ケース(ドアの中に入っている機械)の調子も悪いので全部交換したい場合は、このページの下の方にご用意しています。
「M-85」または、
「M-86」です。
そのほか、浴室錠として使われているものが、「M-85」・
「M-86」・
「M-88」などです。

まず、最初に.サッシメーカーを確認します。
不二サッシなど、ドア面に明記されていますが、不明な場合があります。

形式:取り付けてある場所を確認しましょう。(玄関、浴室、勝手口など)

バックセットを確認します。
※バックセット:ドアの角→ドアノブ本体中心までの距離のことです。
下の写真を参考に確認してみてください。

フロント記号(写真の例では、記号は「GOAL UC」になります。)

フロントサイズ(フロントの縦と横のサイズは測ります。)

ビスピッチ(ビスの中心~ビスの中心の長さを測ります。)
詳細は下の写真をご確認ください。

ドアの厚みを確認しましょう。

フロント形状を確認しましょう。
フロント形状には種類があります。
下の写真を参考にご確認ください。

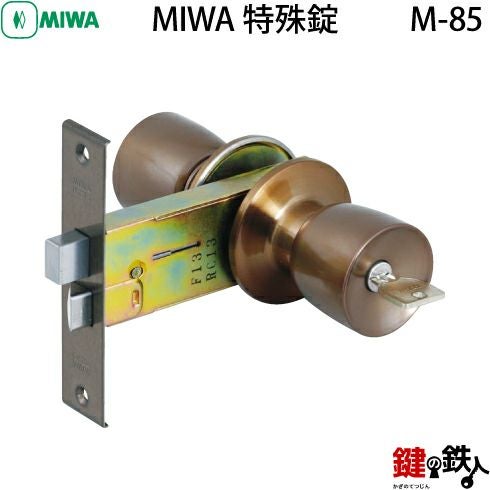

M-85 |
 |
サッシメーカー |
吉田工業 |
形式 |
勝手口 |
バックセット |
100mm |
フロントサイズ |
130mm 30mm |
ビスピッチ |
110mm |
ドア厚 |
30mm |
フロント形状 |
上下L |
フロント記号 |
HBZSP-3 |
備考 |
廃番になりました。(色違いは、M-86) |
|

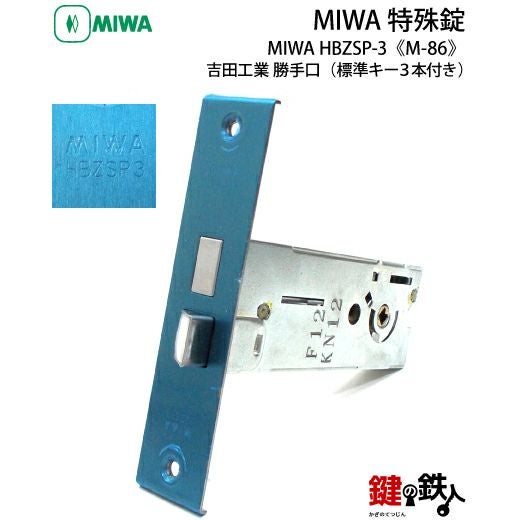

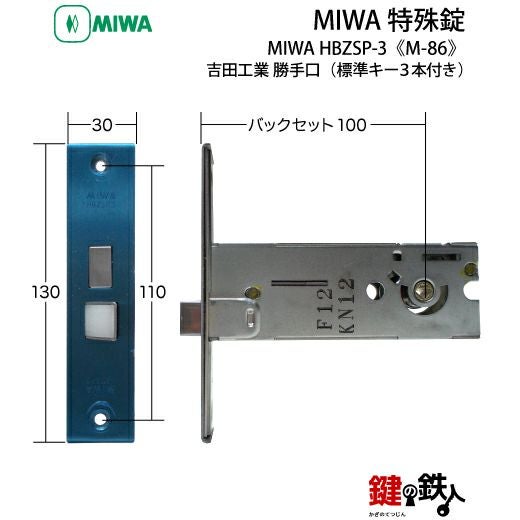

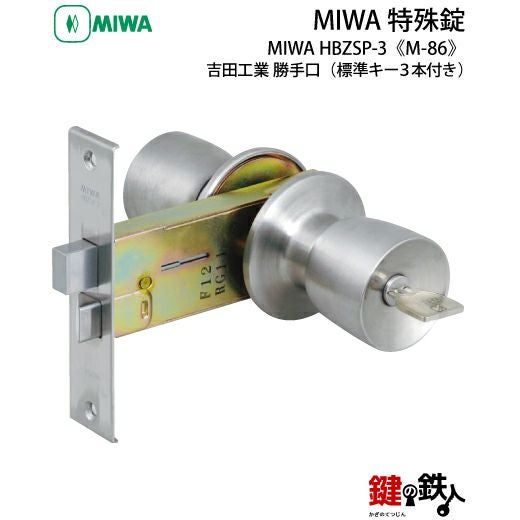

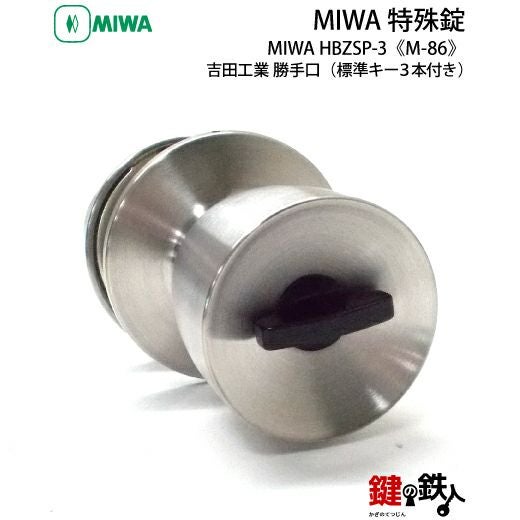

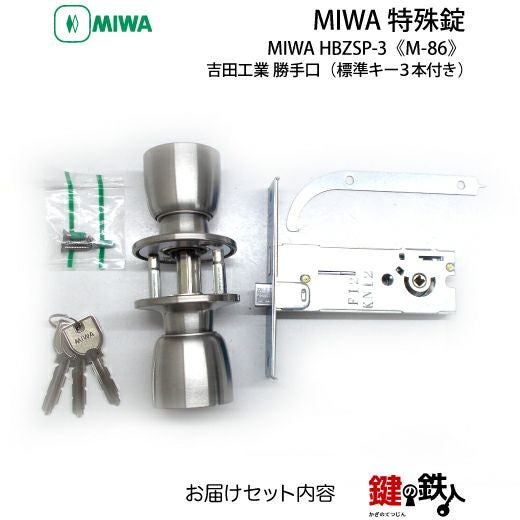

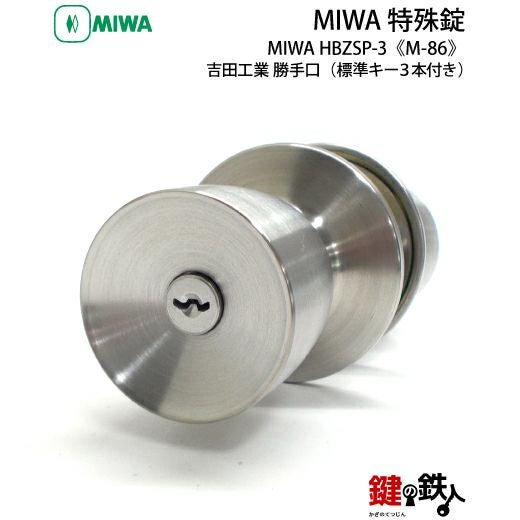

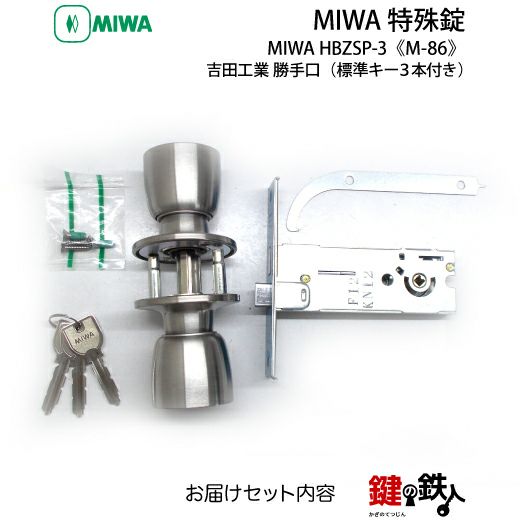

M-86 |
 |
サッシメーカー |
吉田工業 |
形式 |
勝手口 |
バックセット |
100mm |
フロントサイズ |
130mm 30mm |
ビスピッチ |
110mm |
ドア厚 |
30mm |
フロント形状 |
上下L |
フロント記号 |
HBZSP-3 |
備考 |
|
|

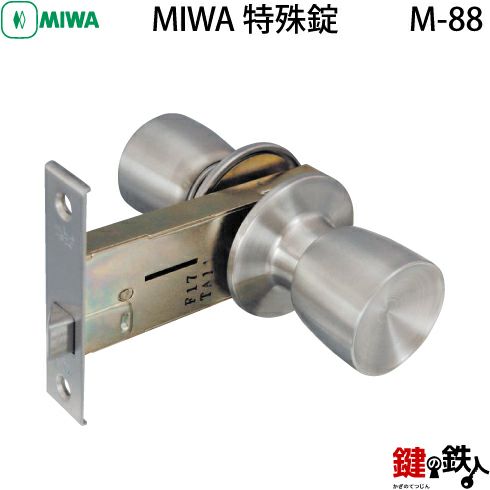

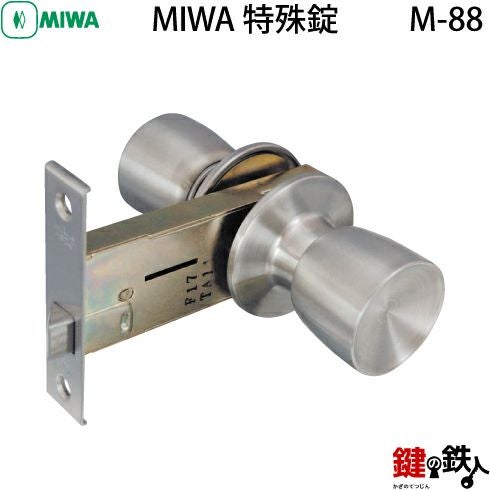

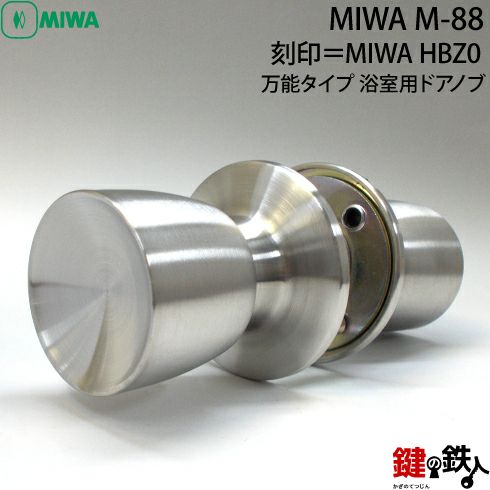

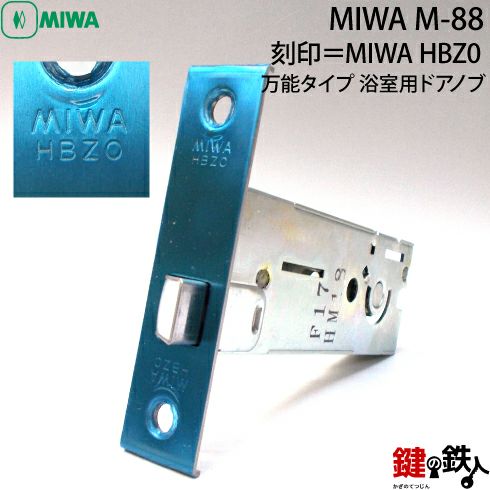

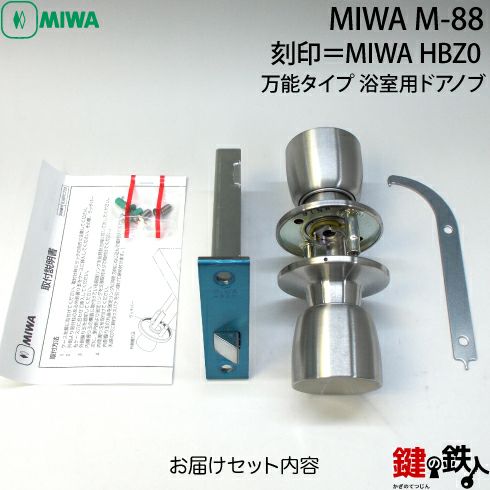

M-88 |
 |
サッシメーカー |
Y.K.K. |
形式 |
勝手口 |
バックセット |
100mm |
フロントサイズ |
103mm 25mm |
ビスピッチ |
80mm |
ドア厚 |
30mm |
フロント形状 |
上下L |
フロント記号 |
HBZ-0 |
備考 |
|
|

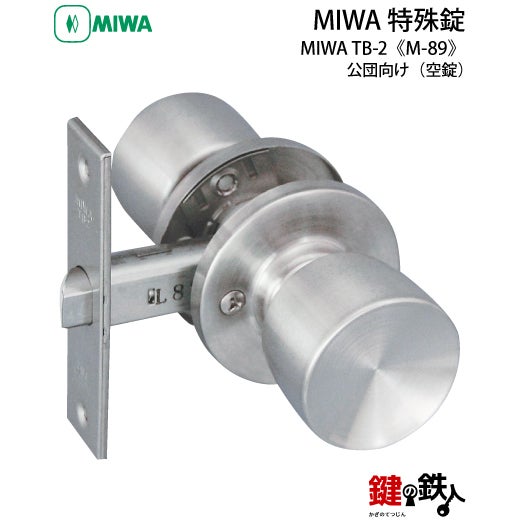

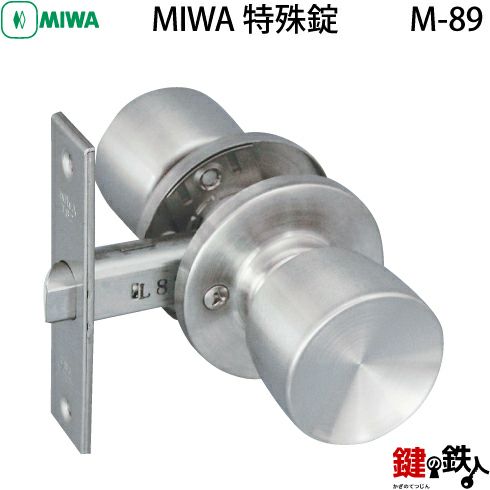

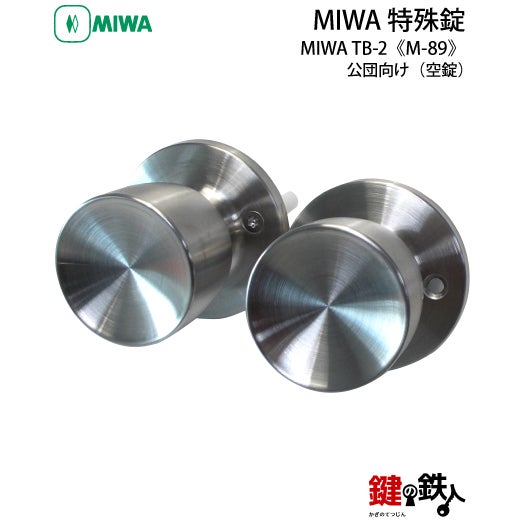

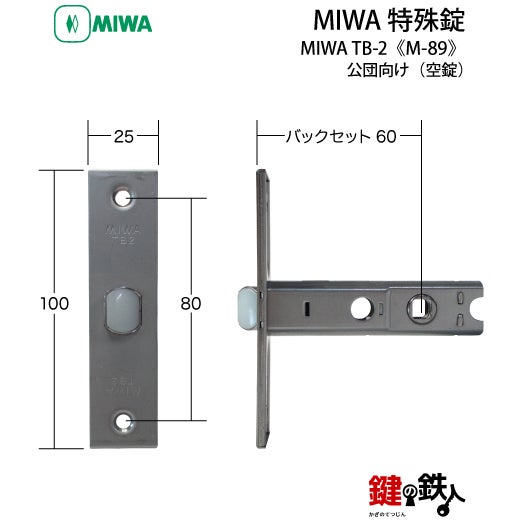

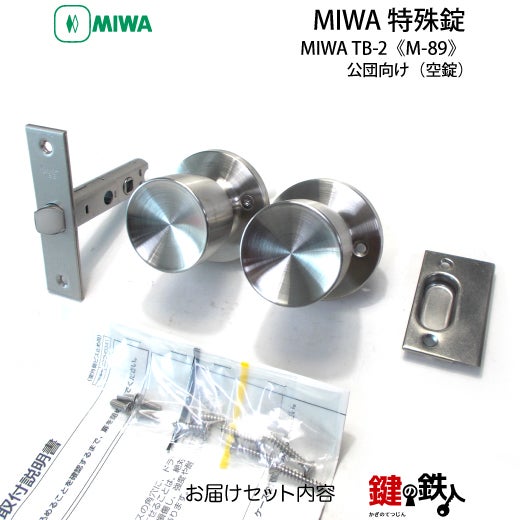

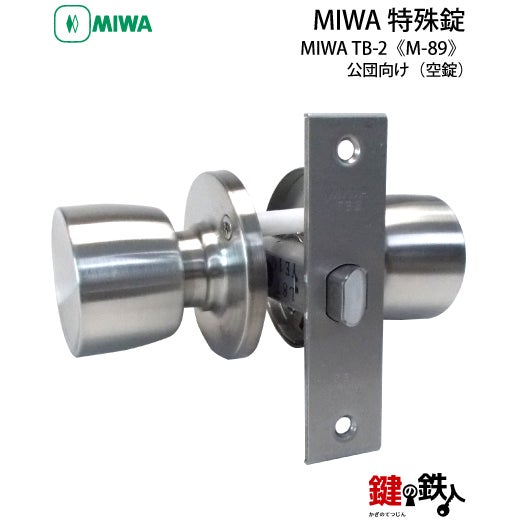

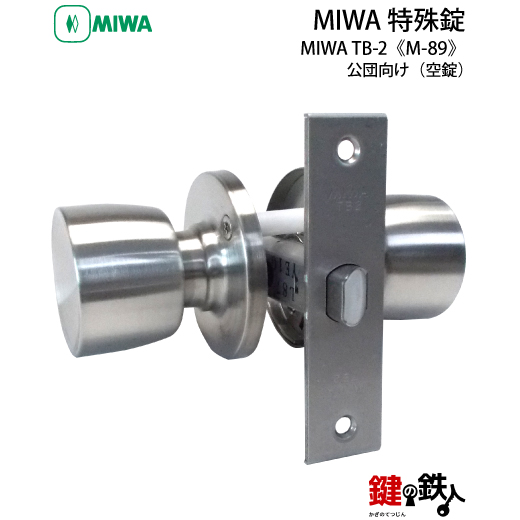

M-89 |
 |
サッシメーカー |
公団向け |
形式 |
空錠 |
バックセット |
60mm |
フロントサイズ |
100mm 25mm |
ビスピッチ |
80mm |
ドア厚 |
25mm |
フロント形状 |
|
フロント記号 |
TB-2 |
備考 |
|
|

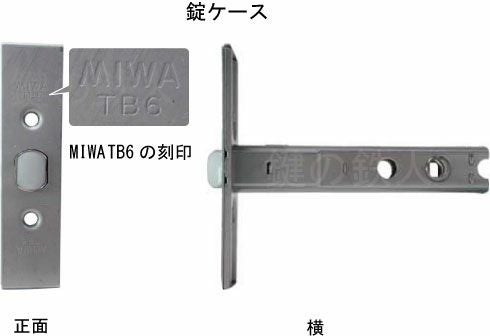

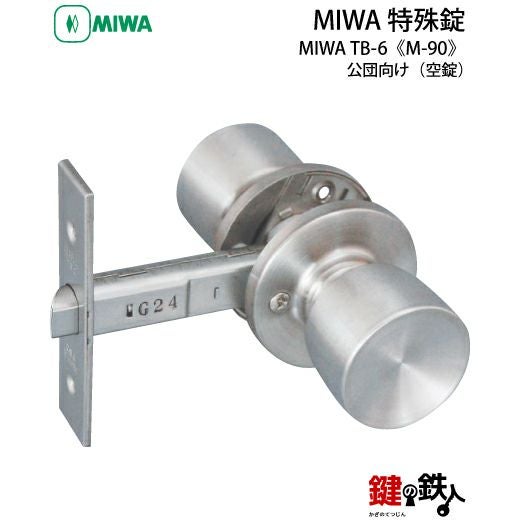

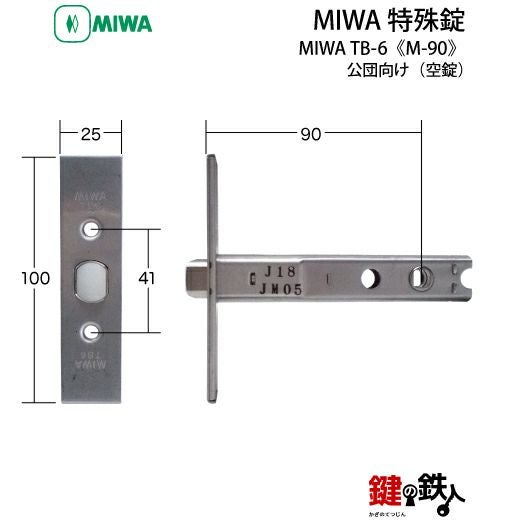

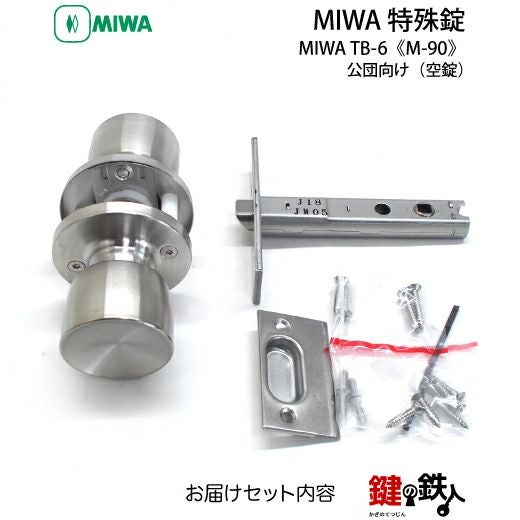

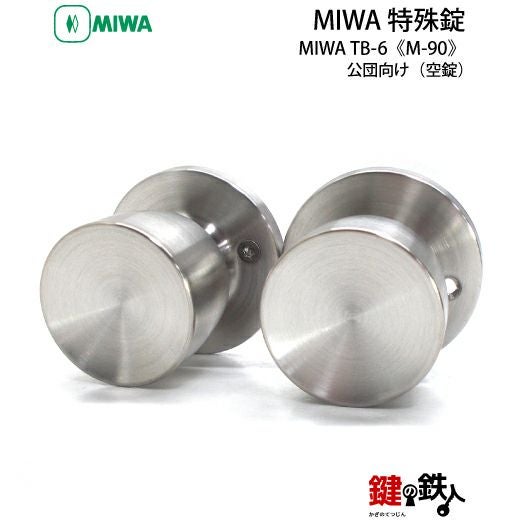

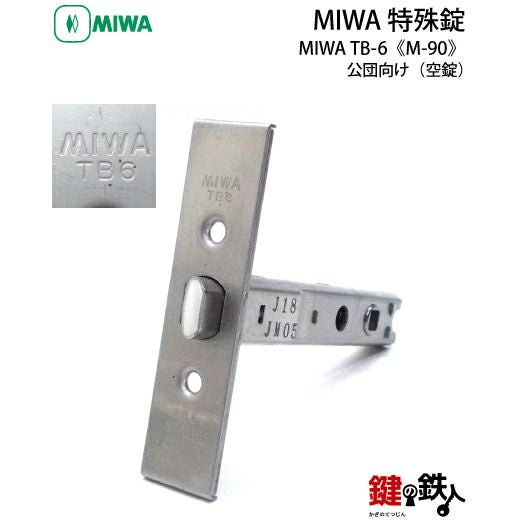

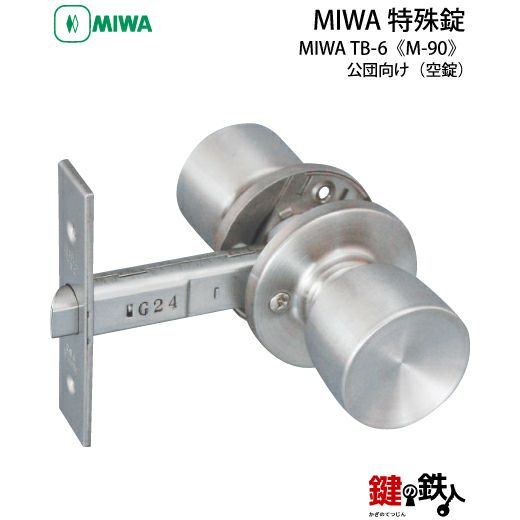

M-90 |
 |
サッシメーカー |
公団向け |
形式 |
空錠 |
バックセット |
90mm |
フロントサイズ |
100mm 25mm |
ビスピッチ |
41mm |
ドア厚 |
25mm |
フロント形状 |
|
フロント記号 |
TB-6 |
備考 |
|
|

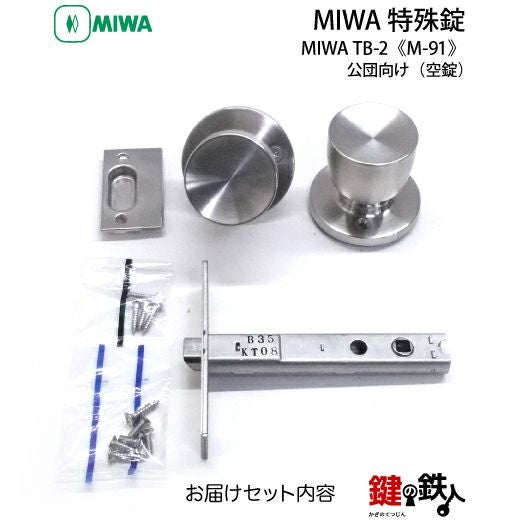

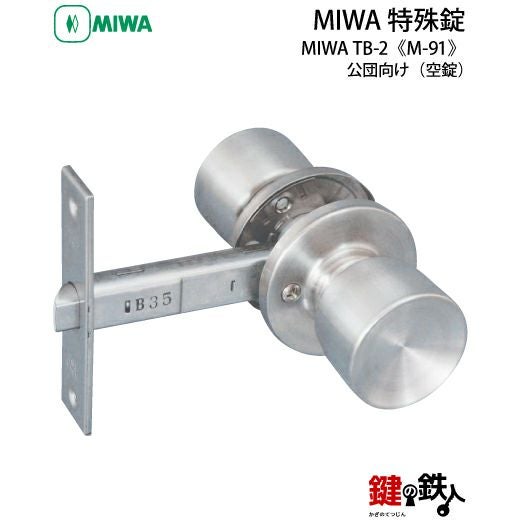

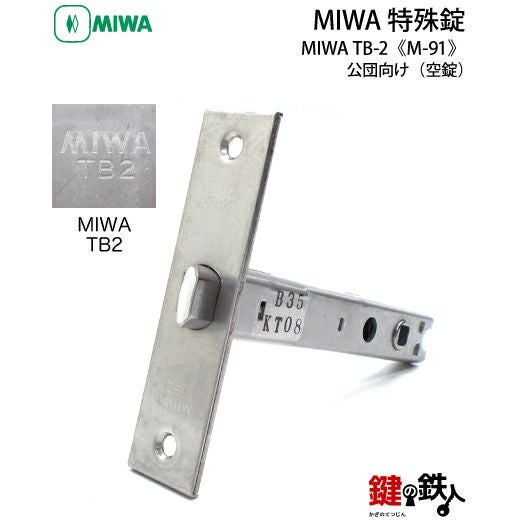

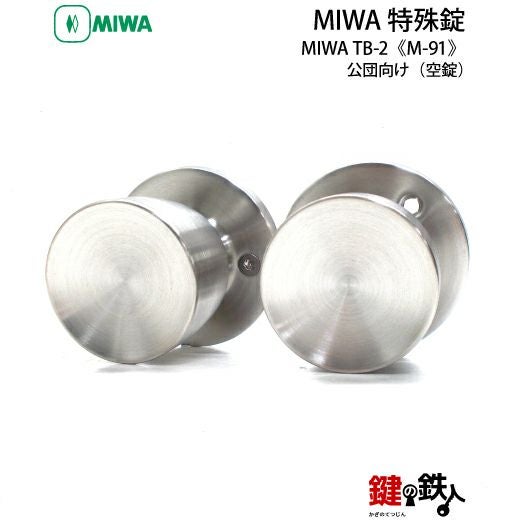

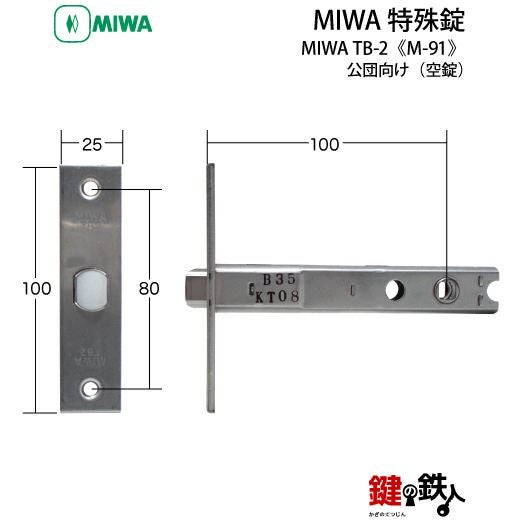

M-91 |
 |
サッシメーカー |
公団向け |
形式 |
空錠 |
バックセット |
100mm |
フロントサイズ |
100mm 25mm |
ビスピッチ |
80mm |
ドア厚 |
25mm |
フロント形状 |
|
フロント記号 |
TB-2 |
備考 |
|
|

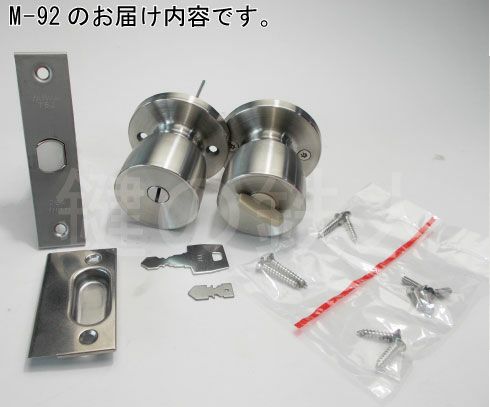

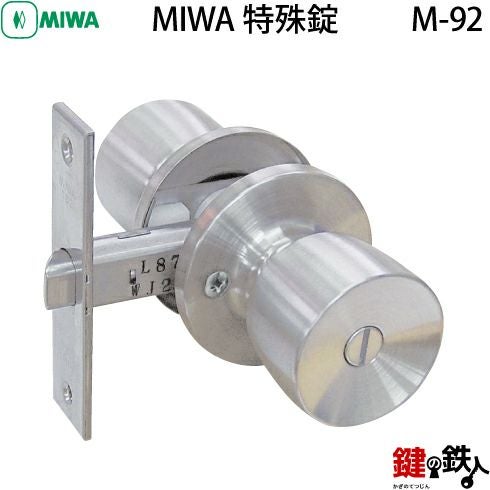

M-92 |
 |
サッシメーカー |
公団向け |
形式 |
間仕切 |
バックセット |
60mm |
フロントサイズ |
100mm 25mm |
ビスピッチ |
80mm |
ドア厚 |
25mm |
フロント形状 |
|
フロント記号 |
TB-2 |
備考 |
|
|

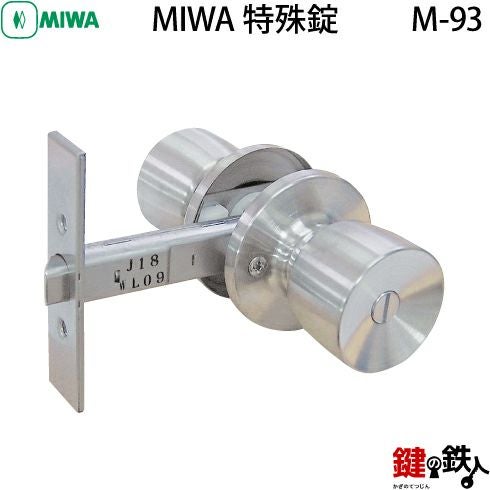

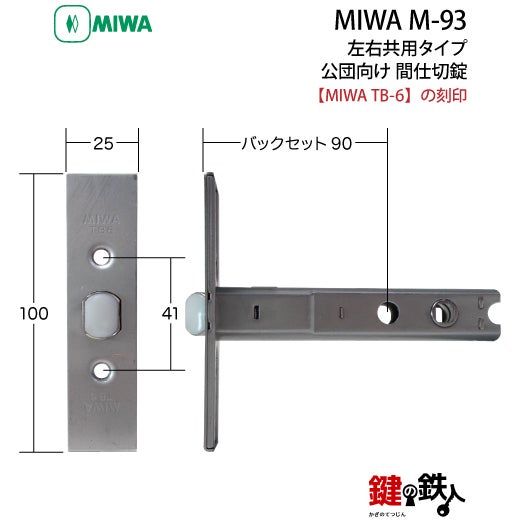

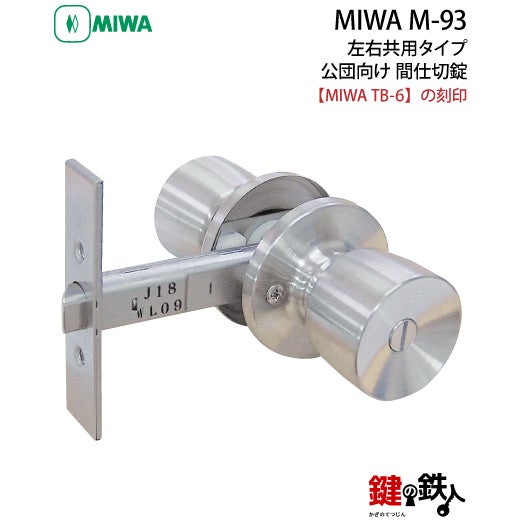

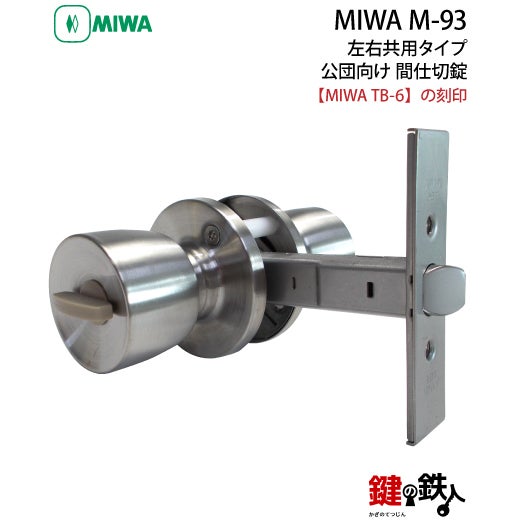

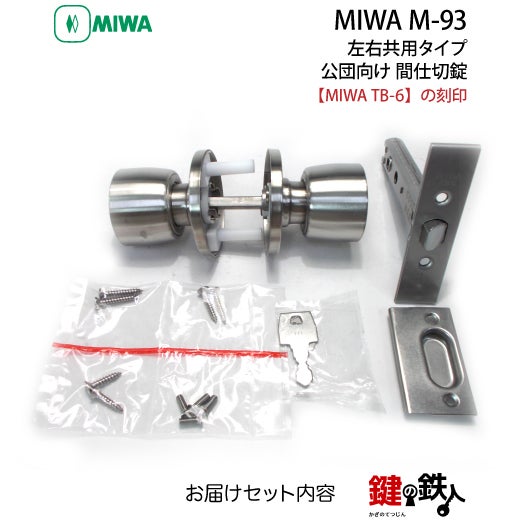

M-93 |
 |
サッシメーカー |
公団向け |
形式 |
間仕切 |
バックセット |
90mm |
フロントサイズ |
100mm 25mm |
ビスピッチ |
41mm |
ドア厚 |
25mm |
フロント形状 |
|
フロント記号 |
TB-6 |
備考 |
|
|

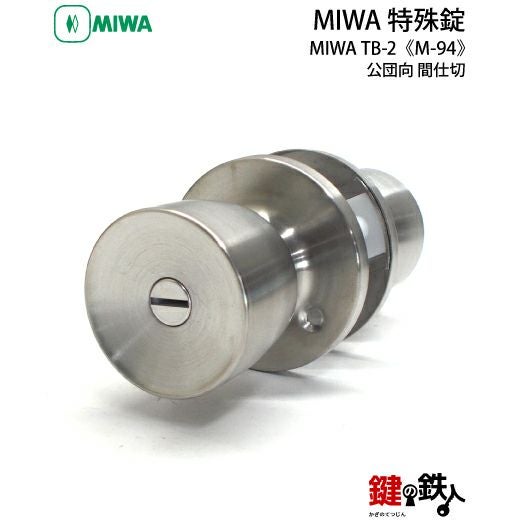

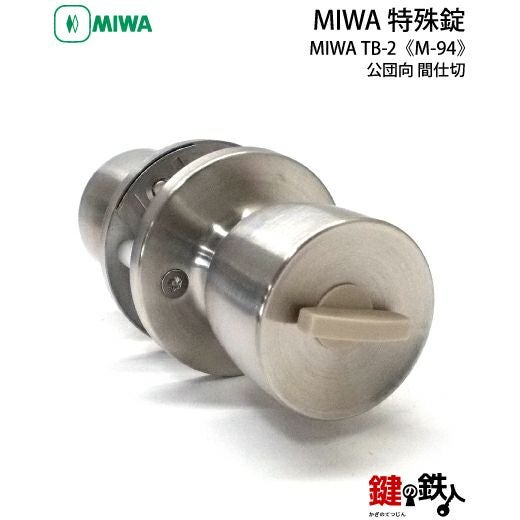

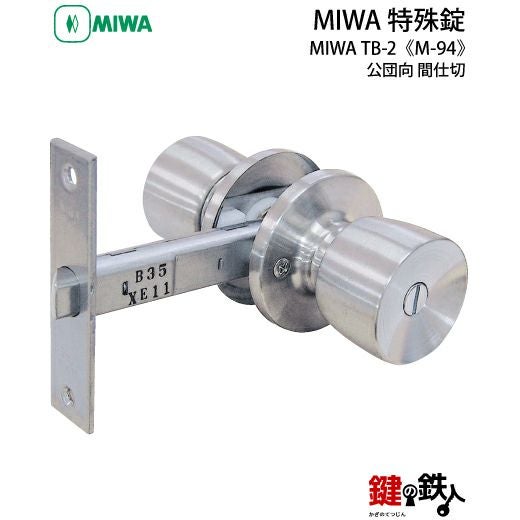

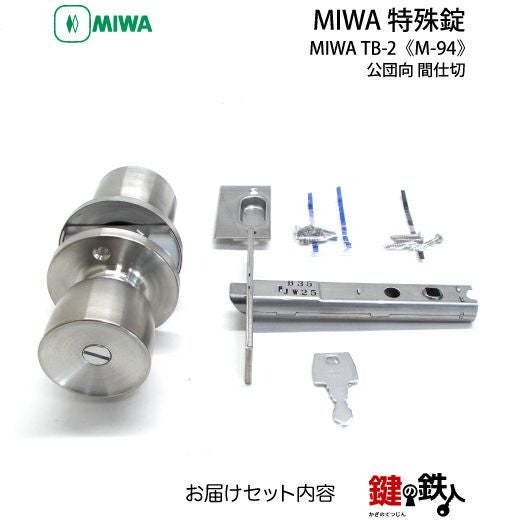

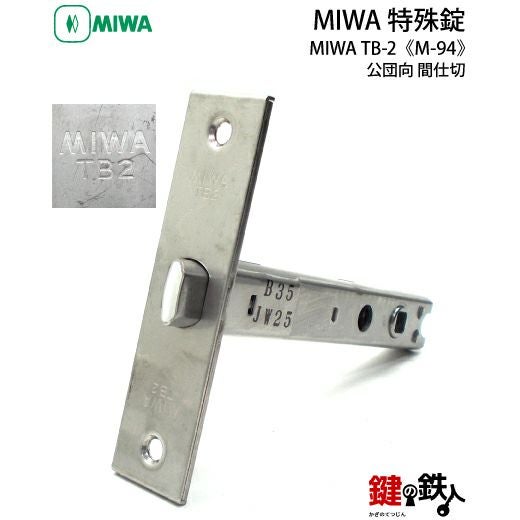

M-94 |
 |
サッシメーカー |
公団向け |
形式 |
間仕切 |
バックセット |
100mm |
フロントサイズ |
100mm 25mm |
ビスピッチ |
80mm |
ドア厚 |
25mm |
フロント形状 |
|
フロント記号 |
TB-2 |
備考 |
|
|
困ったときは、お気軽にご相談ください。
現場の経験豊富な店長が、良きアドバイスと交換時の注意点など的確にご案内いたします。
電話 : 072-764-8811
|
 |
