MIWAHBZSP-1・-2・-3・MIWAHBZ-L1・-L2の交換
MIWA HBZSP-1・MIWA HBZSP-2・MIWA HBZSP-3
MIWA HBZ-L1・MIWA HBZ-L2(MIWA HBZSP2)
交換・取替え説明書
こちらの「ドアノブとシリンダー一体型」は、玄関、勝手口、店舗や倉庫など多用されているタイプです。以前のタイプは、鍵穴がタテ向き担っています。近年ピッキング対策されたU9タイプが主流になっています。
■こちらの錠一式のご注文は、こちらです。
| ドアを開けるとフロントに MIWA HBZSP2の刻印 |
||
| 室内側から |
 |
室外側から |
 |
 |
|
鍵穴がタテ向きの旧タイプ |
||
 |
鍵穴がタテ向きの旧タイプ（左記）の取換えは、こちら | |
十字ドライバー１本で取替え(交換)できます。
【１】
部屋内側のローズ部分を反時計回りにまわします。素手で回る場合が大半ですが、堅く締め付けてある場合があります。
【１－２】

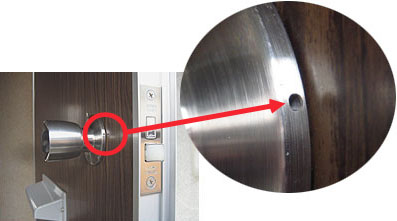

その場合、ドアノブの付け根あたりに直径２～３mmの「穴」があります。この穴にピンを挿しながらローズを回します。
【２】
室内側のノブがはずれます。
【３】
次に２本のビスで座金(セットプレート)が留めてあります。ドライバーで取り外しましょう。
【４】
座金(セットプレート)がはずれました。
※取り付けるときに、この座金を締め付けすぎないようにしましょう。
【５】
室外側のドアノブが外れました。
※取り付けは、今までの逆の工程を行えば取り付けできます。
比較的簡単に交換できますが、困ったときは、お気軽にご連絡ください。
