MIWA HMD-0型ドアノブの交換方法（説明書）
MIWA HMD-0交換用ドアノブ取替え方法（交換の仕方）
子ども部屋、寝室、個別（個人）の部屋、書斎など鍵（キー）が不安なドアに取り付けられているものがMIWA HMという空錠（鍵なし）です。
| 鍵付きから鍵なしに交換します。(逆に鍵なしから鍵付きへ交換することも可能です。) | ||
|---|---|---|
 |
 |
 |
| 作業内容は、室内外のドアノブ、錠ケースの全て交換します。 一部貫通孔二ヶ所の加工が必要です。 【注意】 まず、ドアを開けましたら、取替えが完了するまで、ドアが閉まらないようにしておきます。 |
||
MIWA HMD-0の取外し作業
| 【1】ドアノブの取外し | |
| 【1-1】 室外側 |
【1-2】 室内側の水平方向にあるビスを取外します。 |
 |
 |
| 【1-3】 室内側の2本のビスを取外すと |
【1-4】 室内側のドアノブが外れます。 |
【1-5】 室外側のドアノブも取外せます。 |
 |
 |
 |
| 【1-6】 フロントの上下のビスを取外します。 |
【1-7】 錠ケースが取外せました。 |
|
 |
 |
|
MIWA HMD-0の取付け作業
| 【2】錠ケースの取付け | |

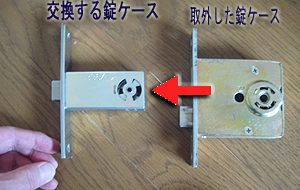

| 【2-1】 錠ケースをはめ込みます。 |
【2-2】 フロントの上下２本のビスを締めます。 |
 |
 あまり強く締めすぎないようにします |
| 【3】ドアノブの取付け スクリューガイド (【3-1】)が垂直方向に２本あります。室内側に貫通孔を上下に開けます。 | ||
| 【3-1】 スクリューガイド |
【3-2
】 加工赤点線円の上下２ヶ所 |
【3-3】 室内側から見たスクリューガイド孔 |
 |
 |
 |
| 【3-4】 室外側からスクリューガイドを... |
【3-5】 入れ、ノブをセットします。 |
|
 |
 |
|
| 【4-1】 室内側で座金(セットプレート)を |
【4-2】 ビス留めしますあまり強く締めすぎないようにします。 |
【4-3】 座金とノブにはネジ溝があり |
 |
 |
 |
| 【4-4】 ノブが回らないようにして、ローズだけを時計方向に回して締めます。 |
||
 |
||
 |
受座を取替えて完了です。 比較的簡単に交換できますが、困ったときは、お気軽にご連絡ください。 E-Mailは、こちらから |
