SHOWA-7680E用交換シリンダーの交換(取替え)方法
SHOWA-7680E用交換シリンダー 交換方法
![](https://kagi.itembox.design/item/img/manual/manshon/3/7680et_01.jpg)
簡単にお取替えができますが、当店がお勧めするハイセキュリティなシリンダーや従来のシリンダーをご購入なされる前に、必ずこの交換の仕方をご覧下さい。
【ご注意ください】2種類のドア厚があります。
また、このタイプ「7680E」は、ドアの厚みが、36mmと40mmの2タイプあります。
下記に取外したシリンダーを載せていますので、確認しましょう。
![](https://kagi.itembox.design/item/img/manual/manshon/3/7680et_02.jpg)
![](https://kagi.itembox.design/item/img/genkan-4/2/siri_zukai_05.jpg)
![](https://kagi.itembox.design/item/img/manual/manshon/3/7680et_03.jpg)
まず、ドアをあけますが、取替が完了するまでは、ゼッタイにドアが閉まらないようにしておいてください。

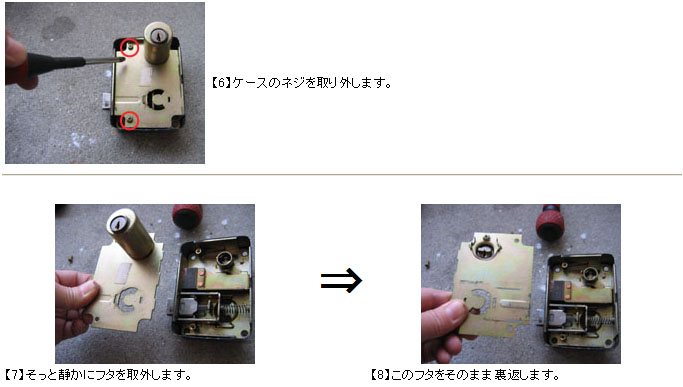

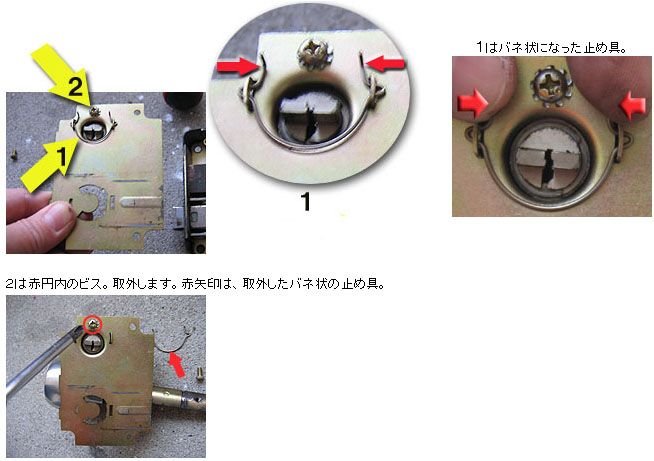

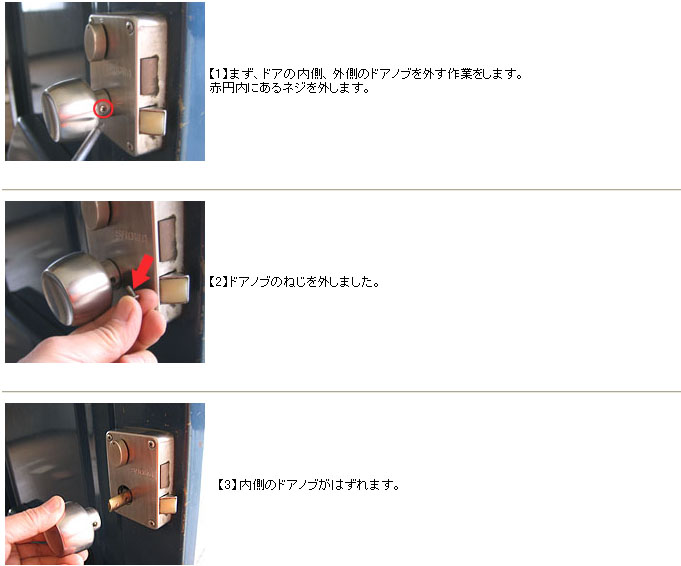

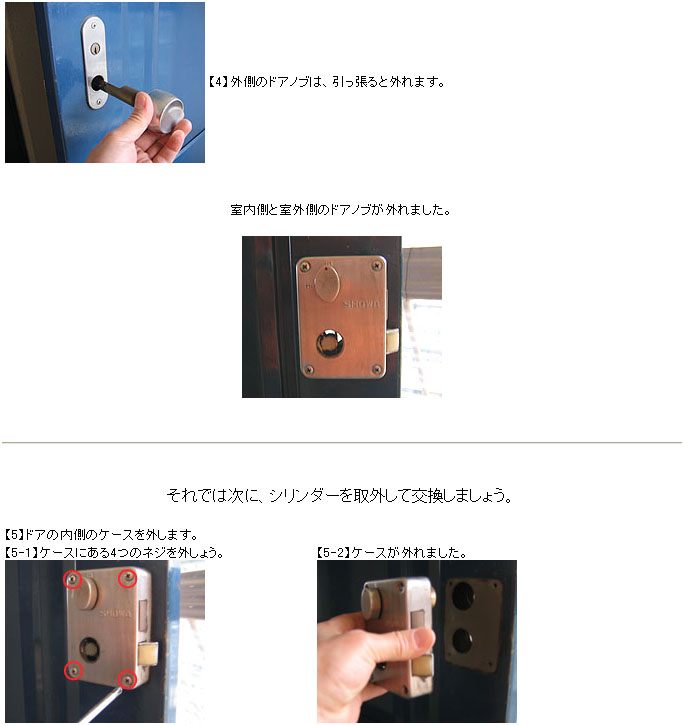

では、室内側・室外側のドアノブとシリンダーを取外しましょう。
![](https://kagi.itembox.design/item/img/manual/manshon/3/7680et_04.jpg)
![](https://kagi.itembox.design/item/img/manual/manshon/3/7680et_05.jpg)
![](https://kagi.itembox.design/item/img/manual/manshon/3/7680et_06.jpg)
![](https://kagi.itembox.design/item/img/manual/manshon/3/7680et_07.jpg)
![](https://kagi.itembox.design/item/img/manual/manshon/3/7680et_08.jpg)

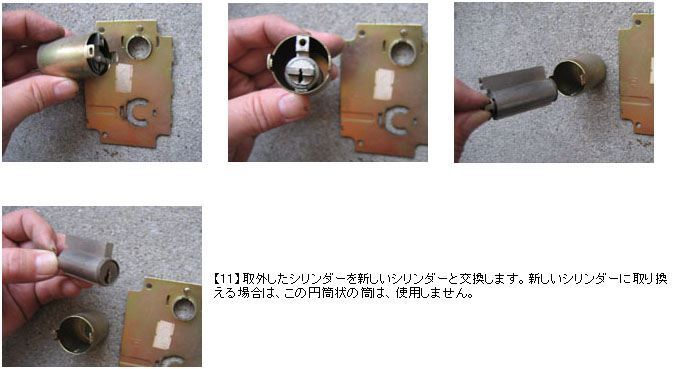

新しいシリンダーの取りつけ
【取付け時の注意点】
シリンダーを固定したフタを丁寧にケースに戻すことです。

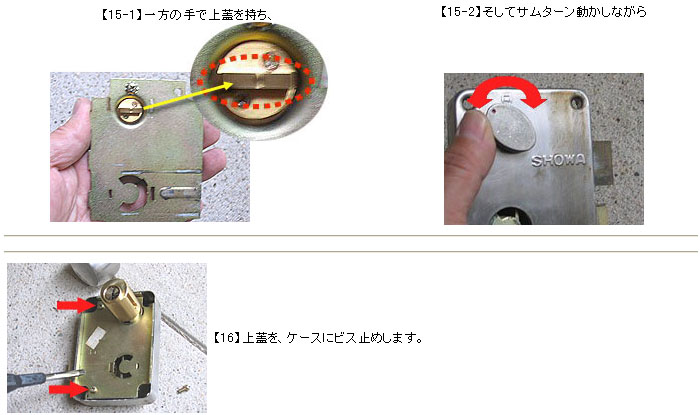

上蓋を取付ける時にもう一方の手でケースを持ちながら室内側のサムターン動かしながらすると簡単に収まります。
![](https://kagi.itembox.design/item/img/manual/manshon/3/7680et_10.jpg)
![](https://kagi.itembox.design/item/img/manual/manshon/3/7680et_11.jpg)
