SHOWA-BLL用交換シリンダーの交換(取替え)方法
SHOWA BLL 取扱い説明書
![](https://kagi.itembox.design/item/img/item/category/showa_bll/img04.jpg)

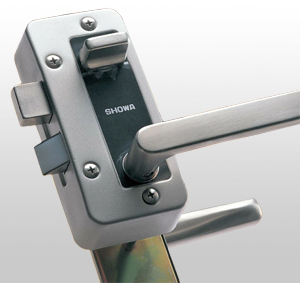

「SHOWA」と印刷されていますので、すぐわかります。
このようなタイプでBLL以外の型番は、ありません。
![](https://kagi.itembox.design/item/img/item/common/tool/pl_ms.jpg)
![](https://kagi.itembox.design/item/img/item/category/showa_bll/01.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/01.jpg)
室内側のレバーハンドルの下のビスを取ります。
![](https://kagi.itembox.design/item/img/item/category/showa_bll/02a.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/02.jpg)
ビスを取ったら、先に室内側のレバーハンドルを引き抜きます。
そして、あとから室外側を引き抜きます。
![](https://kagi.itembox.design/item/img/item/category/showa_bll/02b.jpg)
![](https://kagi.itembox.design/item/img/item/category/showa_bll/03.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/03.jpg)
室内側・本体のビス4本を全部取ってしまいましょう。
![](https://kagi.itembox.design/item/img/item/category/showa_bll/04.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/04.jpg)
本体の錠ケースが外れます。
![](https://kagi.itembox.design/item/img/item/category/showa_bll/05.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/05.jpg)
筒状(シリンダーキャップ)の上部に小さなビスがあります。
ドライバーを取り替えて丁寧に抜き取りましょう。
![](https://kagi.itembox.design/item/img/item/category/showa_bll/06.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/06.jpg)
ビスが外れたら、シリンダーキャップを引き抜きます。
少し力を入れて、手前に引き抜きます。
(注:引き抜くときに、回しながら引き抜かないようにして下さい。)
![](https://kagi.itembox.design/item/img/item/category/showa_bll/07.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/07.jpg)
抜き終わりました。
![](https://kagi.itembox.design/item/img/item/category/showa_bll/08.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/08.jpg)
先ほど外した小さなビスの真下に切り欠があり、このようなストッパーで、シリンダーを固定しています。
抜き取りましょう。
![](https://kagi.itembox.design/item/img/item/category/showa_bll/09.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/09.jpg)
これで、シリンダーがフリーになりましたので、古いシリンダーを取り除きます。
![](https://kagi.itembox.design/item/img/item/category/showa_bll/manual_mul.jpg)

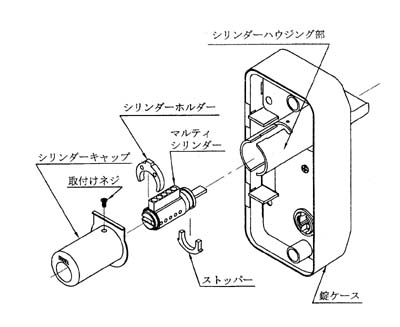

更に詳しい取替え説明は、同梱の説明書をご覧ください。
![](https://kagi.itembox.design/item/img/item/category/showa_bll/manual_kaba.jpg)
![](https://kagi.itembox.design/item/img/item/category/showa_bll/10.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/10.jpg)
【MUL-T-LOCK(マルティロック) 取替え展開図からの続き】
新しいシリンダーを筒の中に入れます。
![](https://kagi.itembox.design/item/img/item/category/showa_bll/11.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/11.jpg)
シリンダーを固定する付属のストッパーを、反対側に差し込みます。
![](https://kagi.itembox.design/item/img/item/category/showa_bll/12.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/12.jpg)
新しいシリンダーの正面の固定用の金具を新たにセットします。
(金具付属)
![](https://kagi.itembox.design/item/img/item/category/showa_bll/13.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/13.jpg)
取り付ける方向を確認しつつ、シリンダーキャップを入れていきます。
回さないようにして押し込みます。
そして、ビスで留めます。
![](https://kagi.itembox.design/item/img/item/category/showa_bll/14.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/14.jpg)
ドアに錠ケースを取り付けます。
![](https://kagi.itembox.design/item/img/item/category/showa_bll/15a.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/15.jpg)
4本のビスを取り付けたら、室外側と室内側のレバーハンドルを取り付けましょう。
![](https://kagi.itembox.design/item/img/item/category/showa_bll/15b.jpg)
![](https://kagi.itembox.design/item/img/item/category/showa_bll/16.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/16.jpg)
レバーハンドル下のビスを取り付けて完了です。
![](https://kagi.itembox.design/item/img/item/category/showa_bll/17.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/17.jpg)
お疲れ様でした。
では、テストしてみましょう。
(1)キーを差し込みます。
(2)この場合は、時計回りに回せば、施錠します。
(3)元に戻して横の位置でキーを抜きます。
(4)反時計回りに回すと開錠します。
![](https://kagi.itembox.design/item/img/item/category/showa_bll/00.jpg)
困ったときは、お気軽にご相談ください。
現場の経験豊富な店長が、良きアドバイスと交換時の注意点など的確にご案内いたします。
