MIWA LAシリンダー交換方法【MIWA LAMA 13LA 】
MIWA LAシリンダーの交換は、マイナスドライバーとプラスドライバーがあれば簡単に交換できます。
しかし「本当に自分でできるのか？」「途中で失敗して家に入れない状態になったらどうしよう」という不安はありませんか？
このページでは画像付きでMIWA LAシリンダーの交換手順をわかりやすく解説しています。
取り外しから取り付けまでの全工程に加え、トラブル時の対処法も掲載。
このページが、あなたの「自分でできる」という自信につながれば幸いです。
しかし「本当に自分でできるのか？」「途中で失敗して家に入れない状態になったらどうしよう」という不安はありませんか？
このページでは画像付きでMIWA LAシリンダーの交換手順をわかりやすく解説しています。
取り外しから取り付けまでの全工程に加え、トラブル時の対処法も掲載。
このページが、あなたの「自分でできる」という自信につながれば幸いです。
MIWA LAシリンダーとは
下記の品番を総称して「MIWA LA(DA)シリンダー」と呼びます。代表的な品番は「MIWA 13LA」「MIWA LAMA」「MIWA LASP」「MIWA WLA」「MIWA LDA」などがあります。
MIWAの刻印
| 13LA | AFF | AL | AL-02 | AL3M | ALA |
| DA | DASP | DH | DV | DVF | FE |
| FG | LA | LAF | LAG | LAMA | LASP |
| MH.LH | LV | LVF | PA | PA-01 | PASP |
| PG | PGA | PPA | WLA | WLH |
上記内の品番であれば、このページで紹介している手順でシリンダー交換はできます。
MIWA LAシリンダー取り替え方法
MIWA LAシリンダー交換手順【図解】

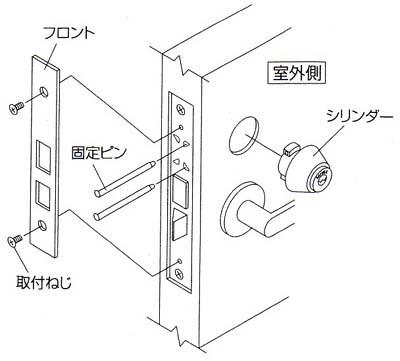

基本取替え図面
マイナスドライバーとプラスドライバーで取替え(交換)できます。
MIWA LAシリンダー取り外し方法
【1】まず、ドアを開けましたら、取替えが完了するまで、ドアが閉まらないようにしておきます。

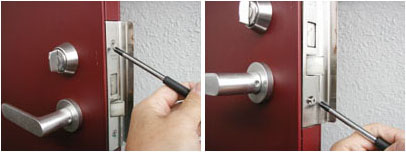

【2】フロント部分(金属プレート)の上下の２個のボルトを外します。
【3】フロント部分を外します。
【4】取り外したところを良く見ると、４個の釘タイプの金属の棒(シリンダー固定ピン)が差込んであります。このシリンダー固定ピンの室外側の２個(赤丸印しの2箇所)を引き抜きます。
【5】小さいマイナスドライバーなどを使ってうまく引き取りましょう。
【6】シリンダー固定ピンが、抜けてきました。
【7】上下の固定ピンが、出てきました。
【8】あとは、手で引っ張れば、抜けます。
【9】シリンダーがはずれます。
MIWA LAシリンダー取り付け方法
新しいシリンダーへの交換は、取り外し方法と逆の工程をやっていけば完了します。
※今回、取付け方法はMUL-T-LOCK(マルティロック)シリンダーでの事例を紹介します。
他の種類のシリンダーも同じ手順で取替えできますのでご参照ください。
※今回、取付け方法はMUL-T-LOCK(マルティロック)シリンダーでの事例を紹介します。
他の種類のシリンダーも同じ手順で取替えできますのでご参照ください。

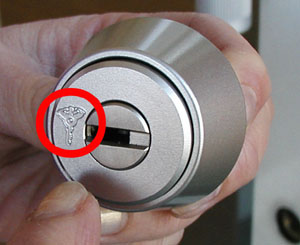

シリンダーを正面から良く見ると、MUL-T-LOCK(マルティロック)のマーク=マッスルマンマークが、左側にあります。これが、正面です。この向きで取り付けますので、覚えておきましょう。
KABA STARやWEST社のものは、マークが上の場合が多いですね。
KABA STARやWEST社のものは、マークが上の場合が多いですね。
【10】MUL-T-LOCK(マルティロック)MIWA・LA用交換シリンダーを取り付けます。
【11】錠ケースにシリンダーを押入れます。
【12】シリンダー固定ピンを押し込みます。
【13】シリンダー固定ピンを押し込んだらシリンダーが固定されます。
固定ピンが差し込めない時の対処方法
固定ピンが差し込めない場合は、下記の【14】をご参照ください。
差し込める場合はそのまま【15】にお進みください。
差し込める場合はそのまま【15】にお進みください。
【14】固定ピン差し込めない場合はドアの厚みがやや大きい場合です。そのときは次の①～⑥の作業を行なってください。

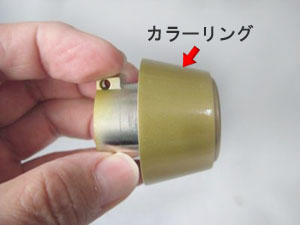

①カラーリング持って左側に引っ張ります。

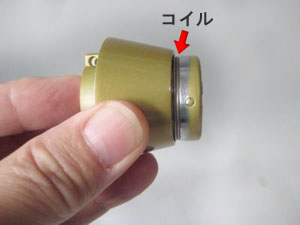

②シリンダーとカラーリングの間からコイル（バネ）が見えます。
③先のとがったものでこのコイルをゆっくり引っぱり出します。

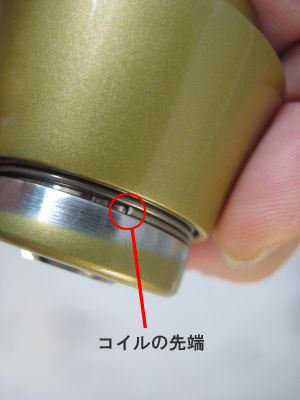

④コイルの先端を見つけてください。引っぱりやすいです。

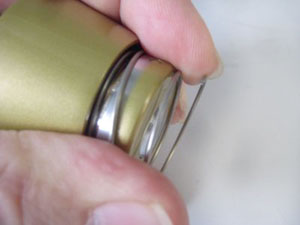

⑤コイルが出てきました。

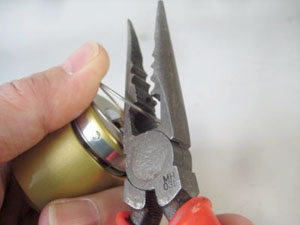

⑥ひと巻きづつペンチ等でカットして調整してみてください。
【15】フロントケースをはめ込みます。
【16】取替え完了です。MIWA LAシリンダーの交換が完了したら必ず動作チェックをしましょう。
【テスト-1】さぁ、テストしてみましょう。
【テスト-2】鍵穴が横向きですから、当然ながら、キーも横向きで、押入します。
キーは、リバーシブルキーですので、上向き下向き関係なく使用できます。
【テスト-3】時計回りに９０度回しますと、ロック(施錠)されます。
【注意】
この場合は、ドアノブが、左側にありますから、時計回りに回すと、ロック(施錠)されますが、ドアノブが右側にある場合は、逆に反時計回りに回すと、ロック(施錠)されます。
【テスト-4】キーを反時計回りに戻して・・・
【テスト-5】キーを抜き取ります。
「本来であれば、ここで外出ですね。」
【テスト-6】次は、ドアを開けましょう。キーを押入します。
【テスト-7】反時計回りに回せば開錠します。
【テスト-8】キーを元の位置に戻して・・・
【テスト-9】キーが、横向き(水平)になった状態で抜き取れば、ドアが開きます。
