MIWA-BH用交換シリンダーの交換(取替え)方法
MIWA-BH用交換シリンダーの交換(取替え)方法
![](https://kagi.itembox.design/item/img/item/common/tool/pl.jpg)

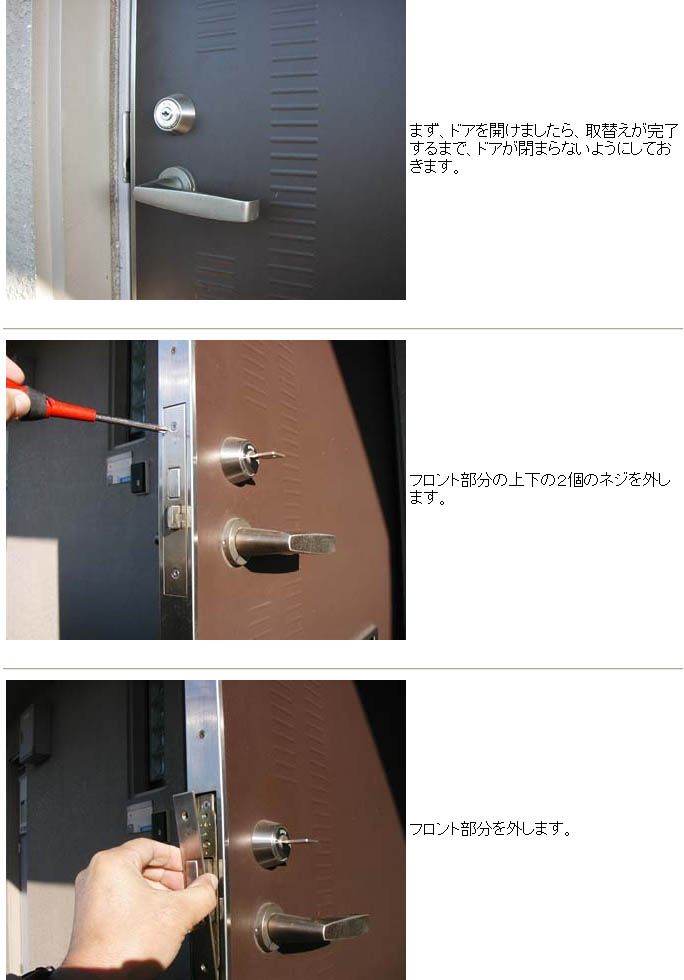

![](https://kagi.itembox.design/item/img/manual/manshon/3/bht_01.jpg)

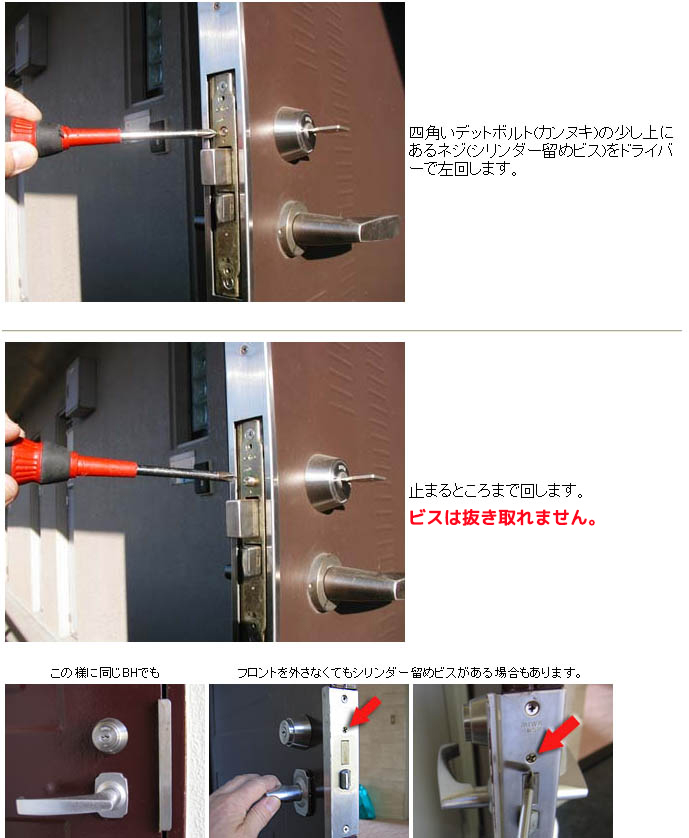

![](https://kagi.itembox.design/item/img/manual/manshon/3/bht_02.jpg)

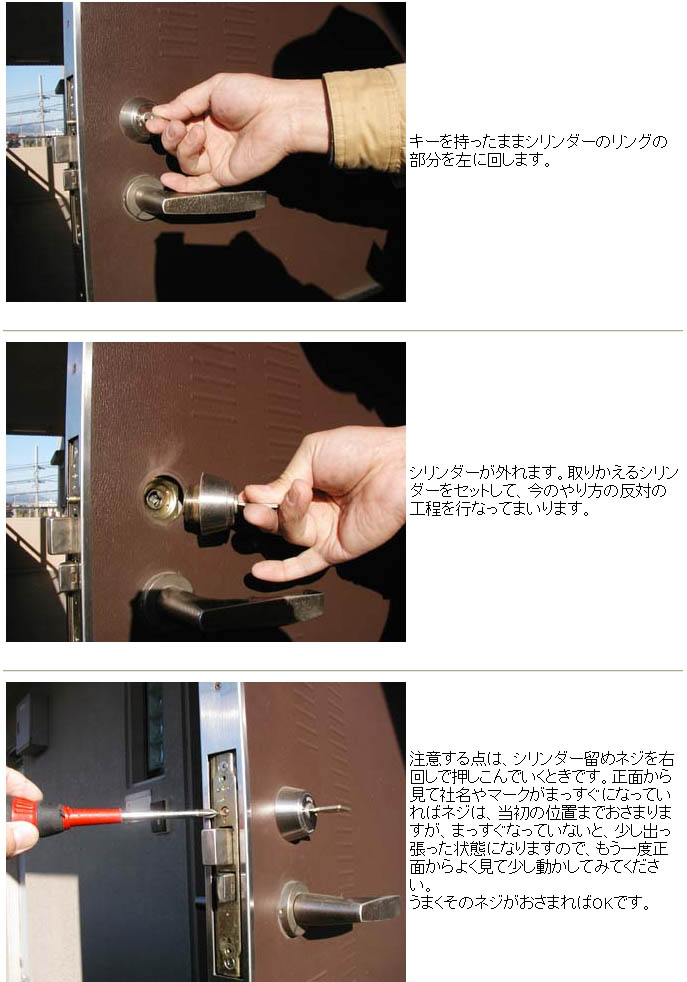

![](https://kagi.itembox.design/item/img/manual/manshon/3/bht_03.jpg)

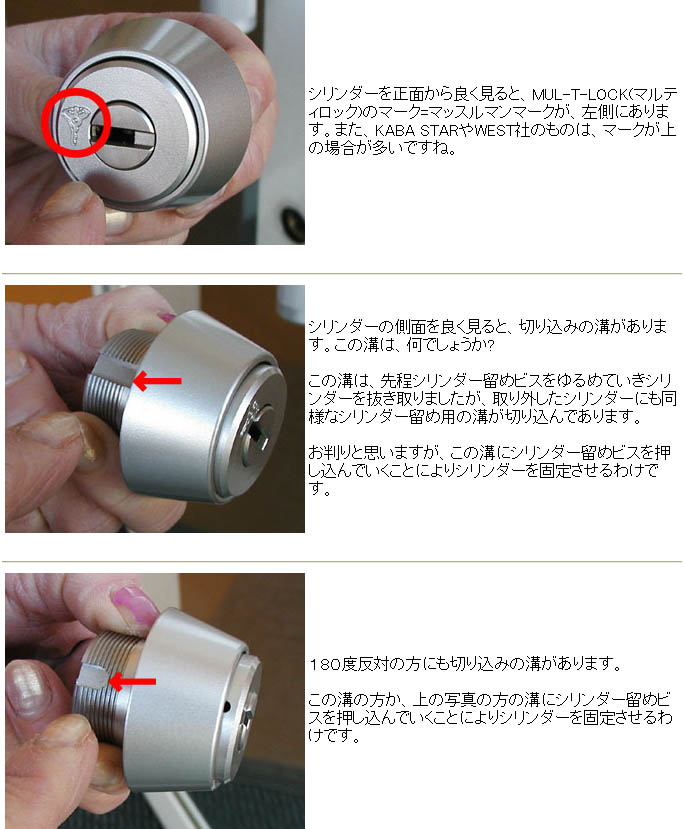

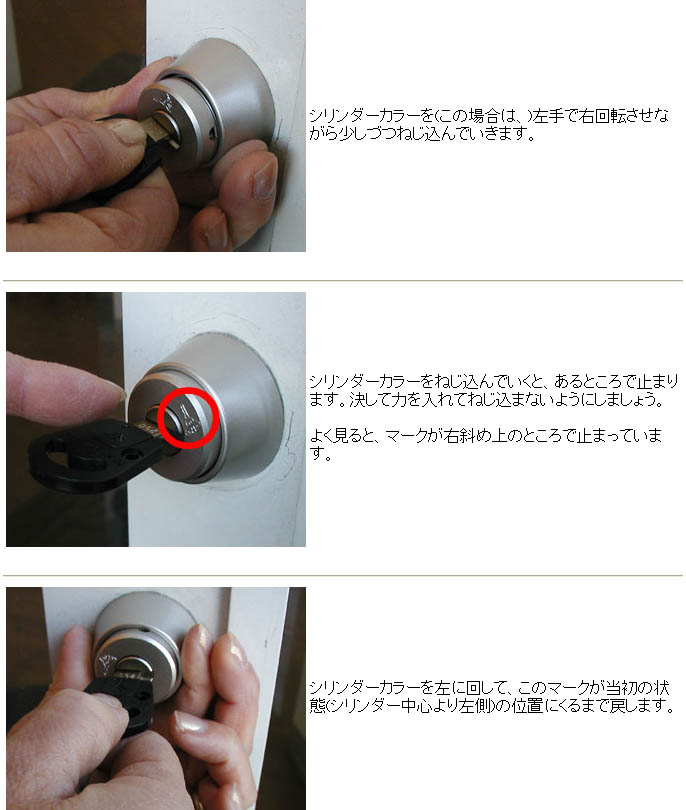

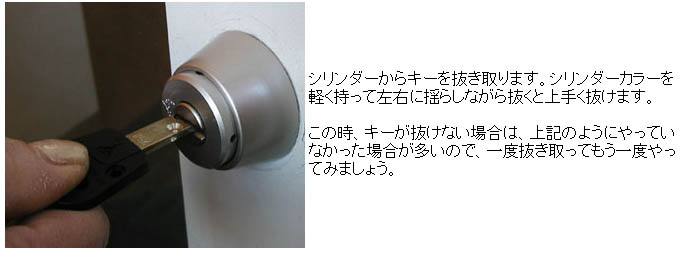

■標準的な取替え(交換)方は、上記のとおりですが、ここから先は、取付け方をMUL-T-LOCK(マルティロック)に限ってご紹介します。
(他の種類のシリンダーも以下の手順で取替えできますのでご参照ください。)
![](https://kagi.itembox.design/item/img/manual/manshon/3/bht_04.jpg)

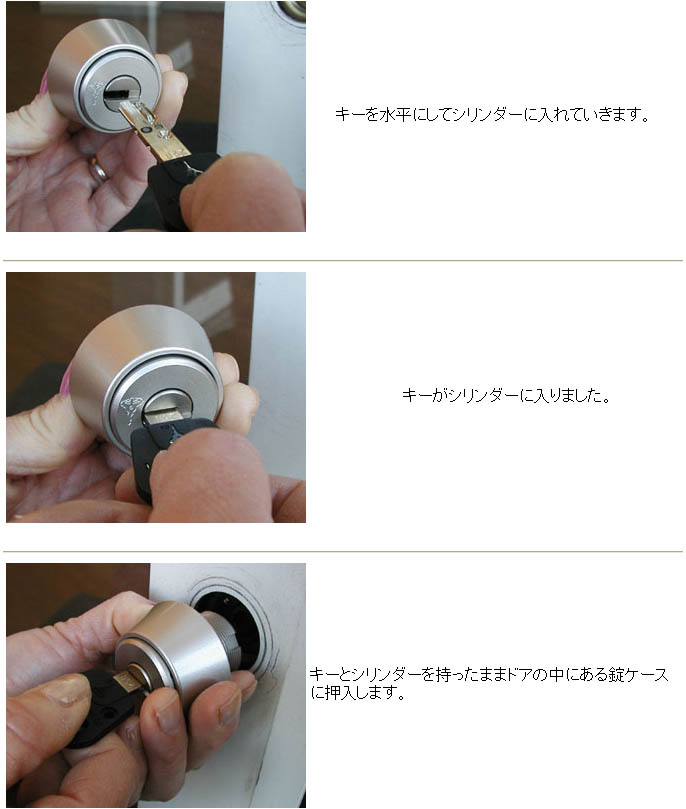

![](https://kagi.itembox.design/item/img/manual/manshon/3/bht_05.jpg)
![](https://kagi.itembox.design/item/img/manual/manshon/3/bht_06.jpg)
![](https://kagi.itembox.design/item/img/manual/manshon/3/bht_07.jpg)

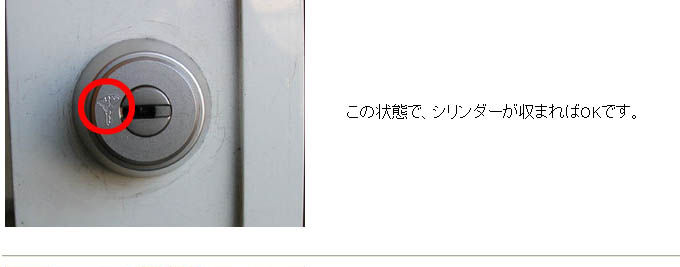

![](https://kagi.itembox.design/item/img/manual/manshon/3/bht_08-1.jpg)
![](https://kagi.itembox.design/item/img/manual/manshon/3/coil.jpg)

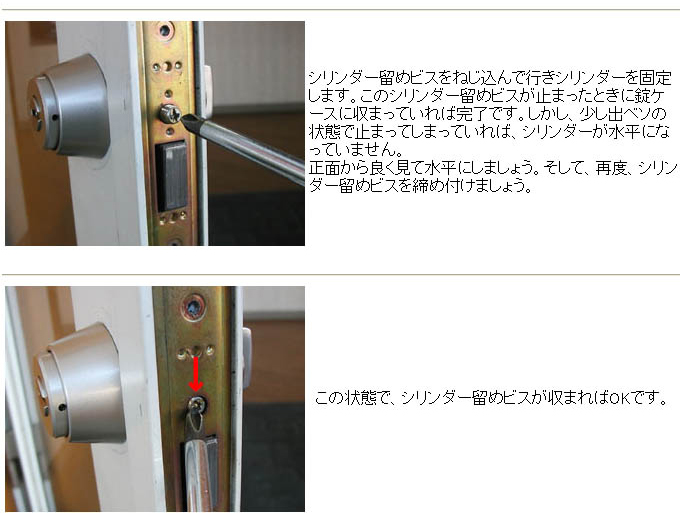

![](https://kagi.itembox.design/item/img/manual/manshon/3/bht_08-2.jpg)
![](https://kagi.itembox.design/item/img/manual/manshon/3/bht_09.jpg)
これで、完了です。お疲れ様でした。
![](https://kagi.itembox.design/item/img/manual/manshon/3/bht_10.jpg)

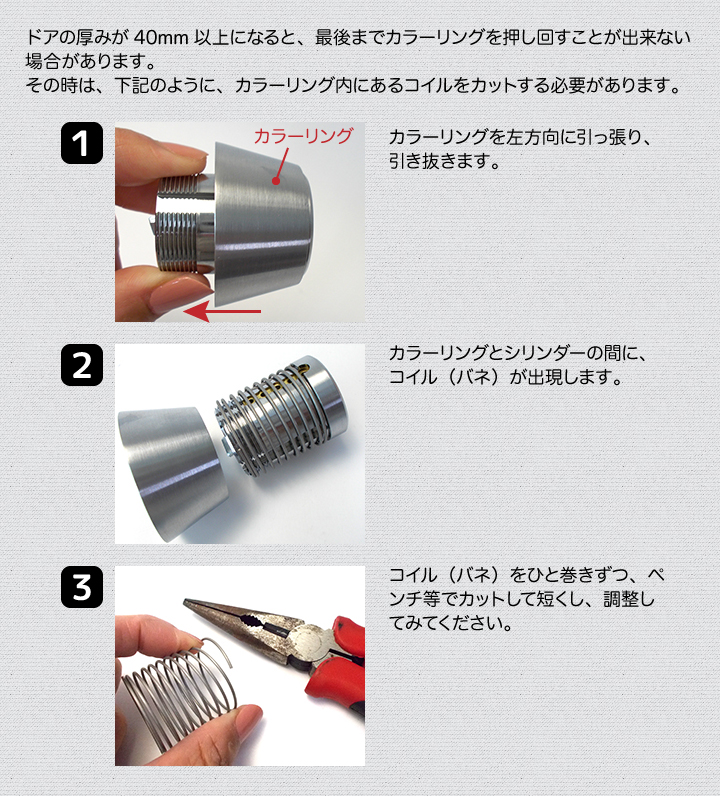

シリンダーの中に納まっているバネを切って、ドア厚を調整します。
困ったときは、お気軽にご相談ください。
現場の経験豊富な店長が、良きアドバイスと交換時の注意点など的確にご案内いたします。
