GOAL-4350用交換シリンダーの交換(取替え)方法【MUL-T-LOCK】
GOAL-4350用交換シリンダー 交換方法
![](https://kagi.itembox.design/item/img/genkan-4/2/siri_zukai_05.jpg)

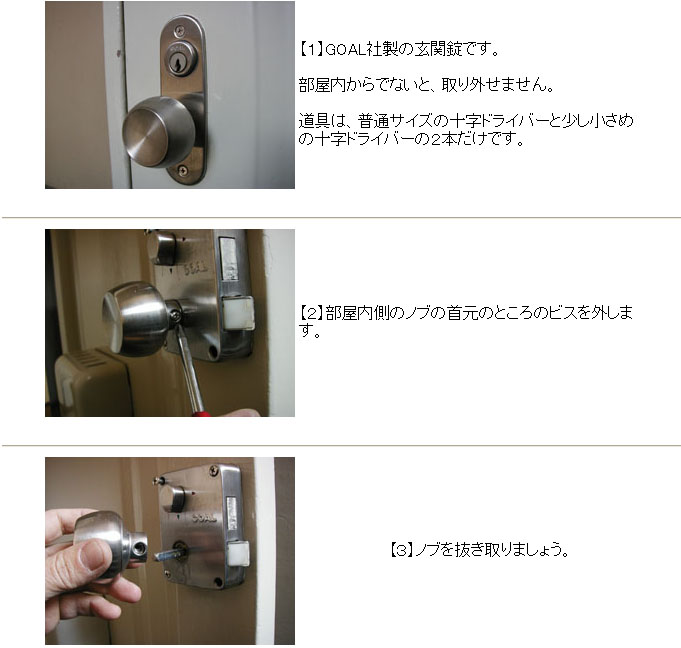

![](https://kagi.itembox.design/item/img/manual/manshon/3/g435mt_01.jpg)

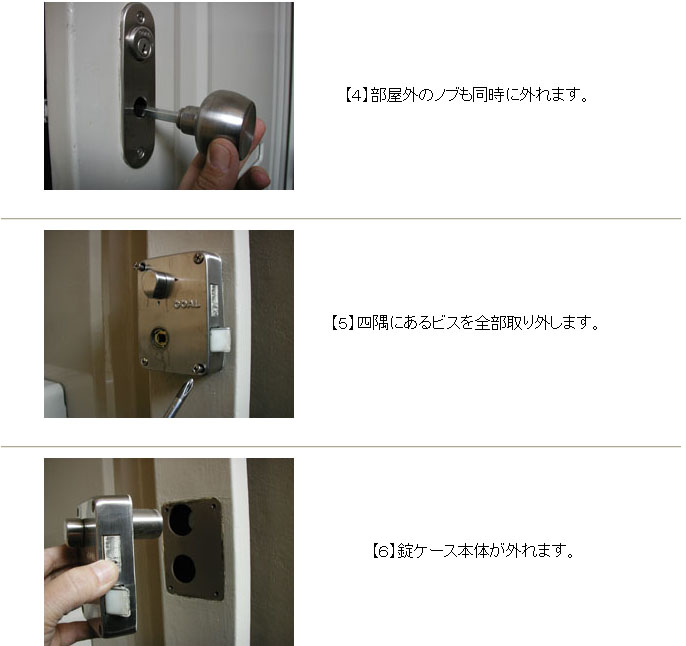

![](https://kagi.itembox.design/item/img/manual/manshon/3/g435mt_02.jpg)

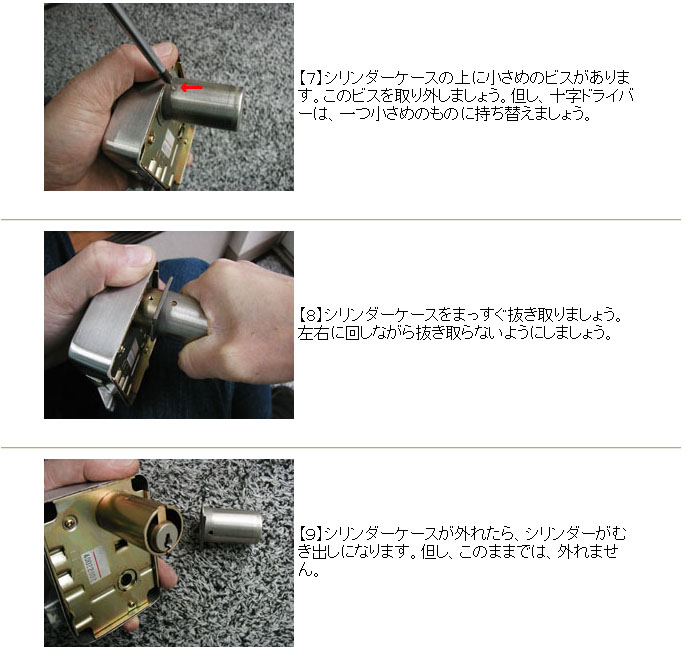

![](https://kagi.itembox.design/item/img/manual/manshon/3/g435mt_03.jpg)

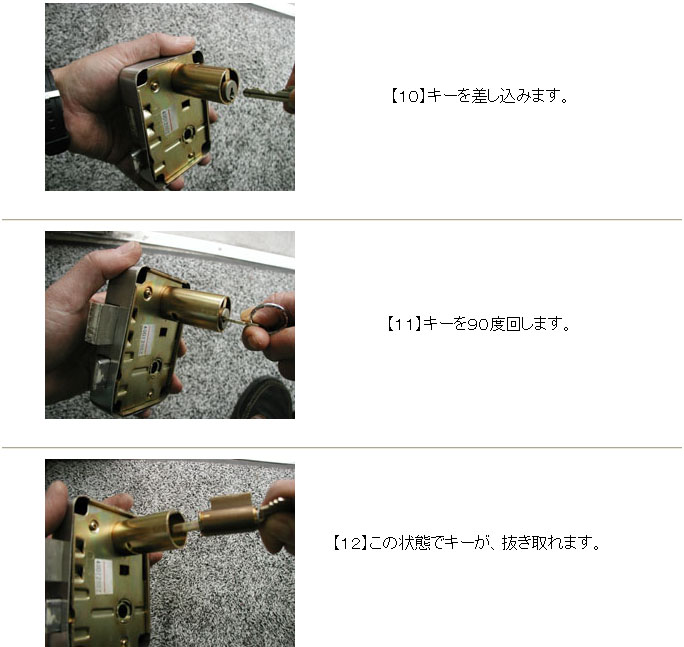

![](https://kagi.itembox.design/item/img/manual/manshon/3/g435mt_04.jpg)
![](https://kagi.itembox.design/item/img/manual/manshon/3/g435mt_05.jpg)
取り外されたシリンダーです。
但し、前のページの「GOAL・GCY-42」の場合は、上記の【10】~【12】の作業をしなくても取り外せますが、一部加工しなければ、MUL-T-LOCK(マルティロック)交換用シリンダーには、取替えできません。
![](https://kagi.itembox.design/item/img/manual/manshon/3/g435mt_06.jpg)

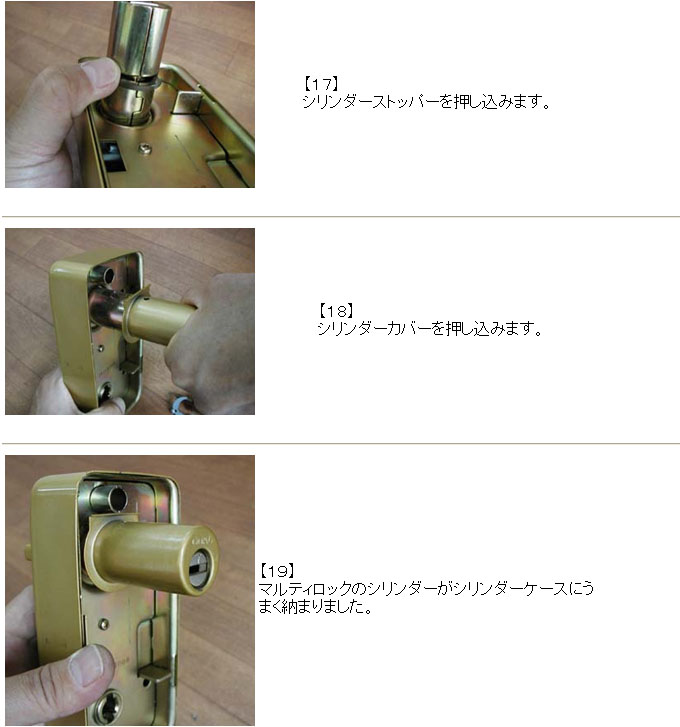

![](https://kagi.itembox.design/item/img/manual/manshon/3/g435mt_07.jpg)
![](https://kagi.itembox.design/item/img/manual/manshon/3/g435mt_08.jpg)
シリンダーケースを固定するビスをねじ込みます。
![](https://kagi.itembox.design/item/img/manual/manshon/3/g435mt_09.jpg)
最後に錠ケースを取り付けて完了です。
交換作業約15分
