GOAL・SHOWA・ALPHA インテグラル錠の交換(取替え)方法
インテグラル錠の交換方法
![](https://kagi.itembox.design/item/img/genkan-2/4/thm_03.jpg)
![](https://kagi.itembox.design/item/img/manual/manshon/3/uc/p_uc5q_manual_014_1.jpg)
●錠本体を取付ける時は、カギを絶対差しこまないで下さい。
![](https://kagi.itembox.design/item/img/manual/manshon/3/uc/p_uc5q_manual_020_1.jpg)
室内側のドアノブから外して行きましょう。
部屋内側のローズ部分を反時計回りにまわします。素手で回る場合が大半ですが、堅く締め付けてある場合があります。
![](https://kagi.itembox.design/item/img/manual/manshon/3/uc/p_uc5q_manual_019_1.jpg)
ローズ部分を反時計回りにまわします。
![](https://kagi.itembox.design/item/img/manual/manshon/3/uc/p_uc5q_manual_010.jpg)
室内側のドアノブが外れます。
![](https://kagi.itembox.design/item/img/manual/manshon/3/uc/p_uc5q_manual_008_02.jpg)
室内側のセットプレートを取外します。
2ヶ所のビスを
![](https://kagi.itembox.design/item/img/manual/manshon/3/uc/p_uc5q_manual_007_02.jpg)
+ドライバーで外します。
![](https://kagi.itembox.design/item/img/manual/manshon/3/uc/p_uc5q_manual_006_02.jpg)
セットプレートが外れました。
![](https://kagi.itembox.design/item/img/manual/manshon/3/uc/p_uc5q_manual_005.jpg)
室外側のドアノブを取外します。
![](https://kagi.itembox.design/item/img/manual/manshon/3/uc/p_uc5q_manual_004.jpg)
![](https://kagi.itembox.design/item/img/manual/manshon/3/uc/p_uc5q_manual_002_1.jpg)
錠ケースを取外します。
![](https://kagi.itembox.design/item/img/manual/manshon/3/uc/p_uc5q_manual_001_1.jpg)

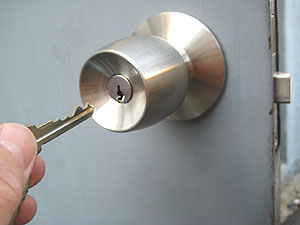

![](https://kagi.itembox.design/item/img/manual/manshon/3/uc/p_uc5q_manual_013.jpg)
困ったときは、お気軽にご相談ください。
現場の経験豊富な店長が、良きアドバイスと交換時の注意点など的確にご案内いたします。
E-Mail : shop@kagiyasan.jp
電話 : 072-764-8811
|
![]() |
図面は、6本ピンシリンダー、Q型ノブを示します。
![](https://kagi.itembox.design/item/img/manual/manshon/3/uc/goal_p_uc_5q_zumen.jpg)

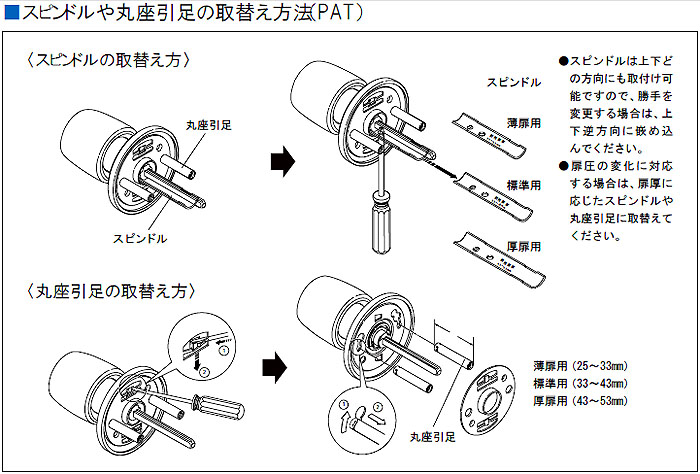

錠本体を逆向きにして、スピンドルを上下にはめ変えるだけで勝手を変更できます。
しかもシリンダーは逆向きになりません。
![](https://kagi.itembox.design/item/img/manual/manshon/3/uc/p_uc5q_spindle_1.jpg)
