MIWA M-52
MIWA M-52(刻印はMIWA ME-01)のシリンダーの交換方法(取り外し方・取り付け方法)
![M-52室内側と室外側](https://kagi.itembox.design/item/img/manual/genkan-1/1/m52_01.jpg)
![]() |

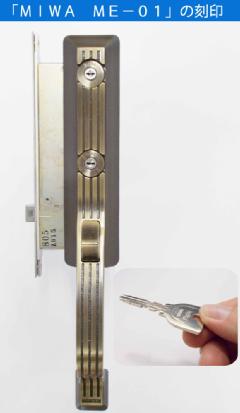

MIWA M-52 刻印 |
---|---|
MIWA ME-01 |
|
![]() |
使用する道具は十字ドライバー(プラスドライバー)1本です。 |
ケースの取り外し方
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/m52_03.jpg)

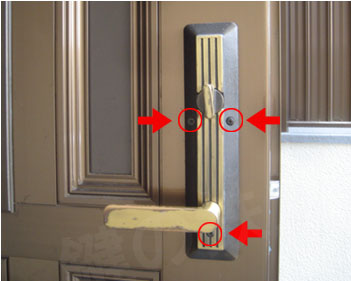

【1】
室内側のケースにある3本のビスを取外します。
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/m52_04.jpg)
【2】
これで室内側のケースが取外せました。
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/m52_05.jpg)

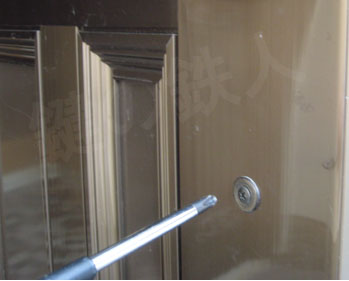

【3】
次に先ほど取り外したケースの下にあるビスを取ります。
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/m52_06.jpg)

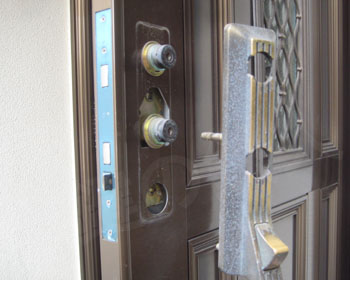

【4】
ビスを取ると室外側のケースが外れます。
シリンダーの取り外し方
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/m52_07.jpg)

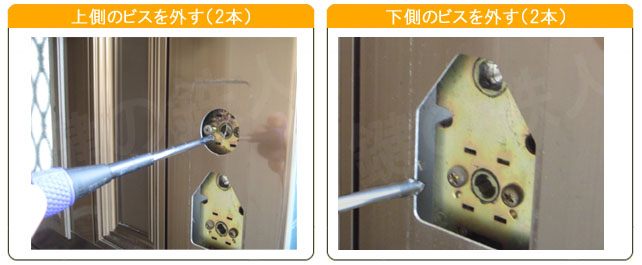

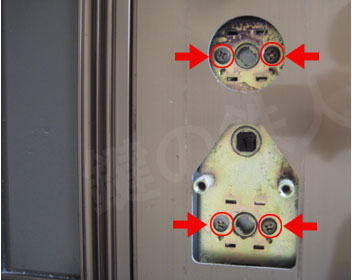

【5】
ケースを取外しすと4本のビスが現れます。下記のようにビスを取外してください。
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/m52_08.jpg)
![]() |

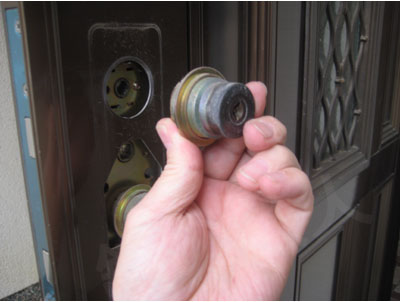

M-52 取外し完了 |
---|---|
シリンダーを取外せました。 取付ける場合は取外す場合の逆の手順を行なってください。 比較的簡単に交換できますが、困ったときはお気軽にご連絡ください。 E-Mailは、こちら |
![]() |
■シリンダーのみを交換したい場合はこちら (MIWA LIX交換用シリンダー) |
![]() |
■MIWA M-52錠本体を交換したい場合はこちら |
困ったときは、お気軽にご相談ください。
現場の経験豊富な店長が、良きアドバイスと交換時の注意点など的確にご案内いたします。
