WEST万能面付鎌錠#430の交換(取替え)、取り付け方法
WEST万能面付鎌錠#430の交換(取替え)、取り付け方法
必要な道具はこれだけです! | ||
---|---|---|
![]() |
![]() |
電気ドリルが必要です。 ドリルの刃は、3.2mmと6mmと10mmです。 そして、23mmのホルソーが必要です。 |

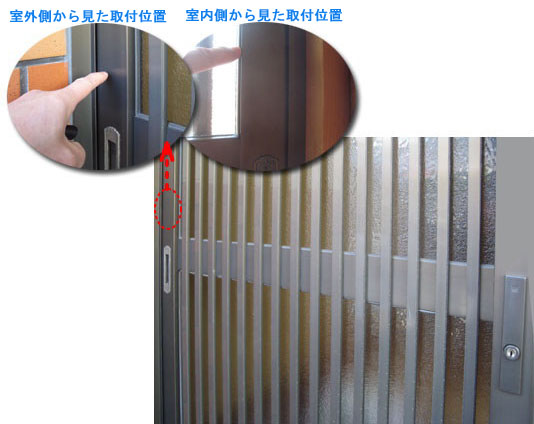

引違戸の戸先に取付けます。取付位置を決めます。戸の中央あたりが良いと思います。

【取付け手順】
箱受けと平受け(掘り込みタイプ)の2種類がありますので、最適な方を選びましょう。
室内側からの作業


【1】
受座( この場合は、箱座 )の取付け位置を決めます。
( 箱座が簡単です。)

【2】
受座の位置決めは、錠本体取付けとのバランスのとれた位置である必要があります。錠本体の鎌がスムーズに施開錠できる位置を決めます。
エスカッション-扉厚調整裏板を状況に応じて厚み調整に使います。
別売エスカッション
WEST#430用エスカッション-2mm厚
WEST#430用エスカッション-4mm厚

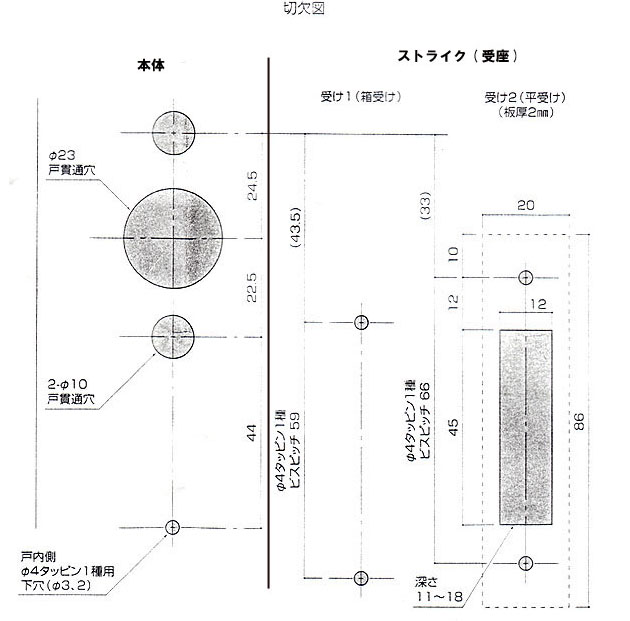

【3】穴開けは、製品に同梱の図面を使います。ドリル(ホルソー)で穴を開けます。( この図面が便利です。)

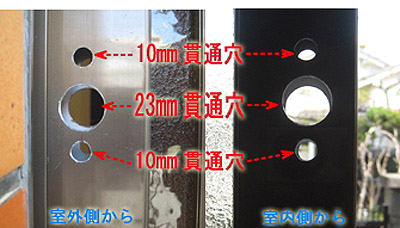

穴開けが終わりました。次はWEST#430の取付けです。

【4】
室内側から錠本体を23mm穴に通し、

【5】
室外側から飾り座をあてて、

【6】
室内側からビス2箇所で止めます。このドアの場合、エスカッションを使っています。
(箱受け座の位置に鎌錠が入らなかったため)

【7】
受け座の取り付け位置を確定します。

【8】
ビス2箇所で箱受け座を固定します。

【取り付け完了】
比較的簡単に交換できますが、困ったときはお気軽にご連絡ください。
E-Mailはこちらから
