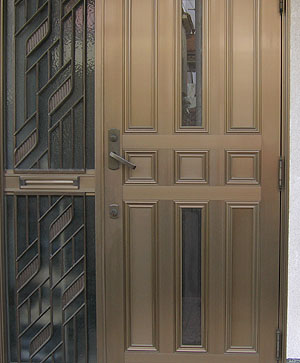

新日軽の玄関錠一式(アルファ)の交換（取替え）方法-ACY44
十字ドライバー１本で取替え(交換)できます。
目次
取外し編
【1】上側の鍵のレバーハンドルを取外します。
【2】 室内側と室外側のエスカッションを取外します。
【3】 プレートを取外します。
【4】 室内側サムターンとシリンダーを取外し、錠ケースを取外します。
【5】下側の鍵を取外しましょう。
取付け編
【6】上側の鍵から取付けていきましょう。
【7】下側の鍵を取付けましょう。
【取替え終了】
●交換部品は、ドアの開ける方向は左右関係ありません。(左右共通)
取外し編
【1】上側の鍵のレバーハンドルを取外します。
【2】 室内側と室外側のエスカッションを取外します。
【3】 プレートを取外します。
【4】 室内側サムターンとシリンダーを取外し、錠ケースを取外します。
【5】下側の鍵を取外しましょう。
取付け編
【6】上側の鍵から取付けていきましょう。
【7】下側の鍵を取付けましょう。
【取替え終了】
●交換部品は、ドアの開ける方向は左右関係ありません。(左右共通)
作業中は、絶対にドアが閉まらないようにして下さい。

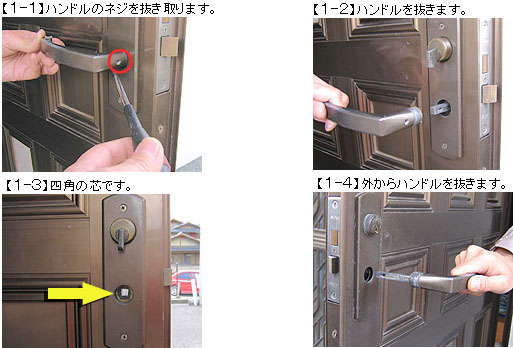

【1】上側の鍵のレバーハンドルを取外します。
| ❶ハンドルのネジを抜き取ります。 | ❷ハンドルを抜きます。 |
 |
 |
| ❸四角の芯です。 | ❹外からハンドルを抜きます。 |
 |
 |

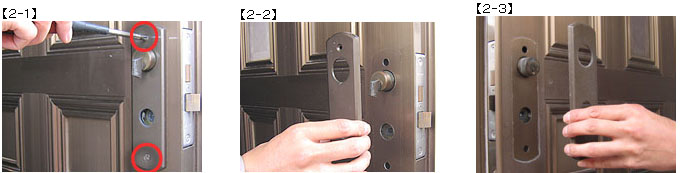

【2】室内側と室外側のエスカッションを取外します。
| ❶ | ❷ | ❸ |
 |
 |
 |

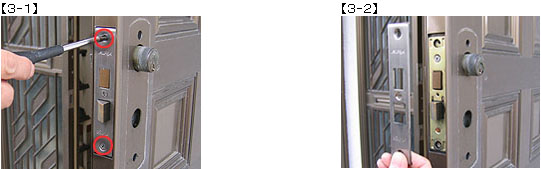

【3】プレートを取外します。
| ❶ | ❷ |
 |
 |

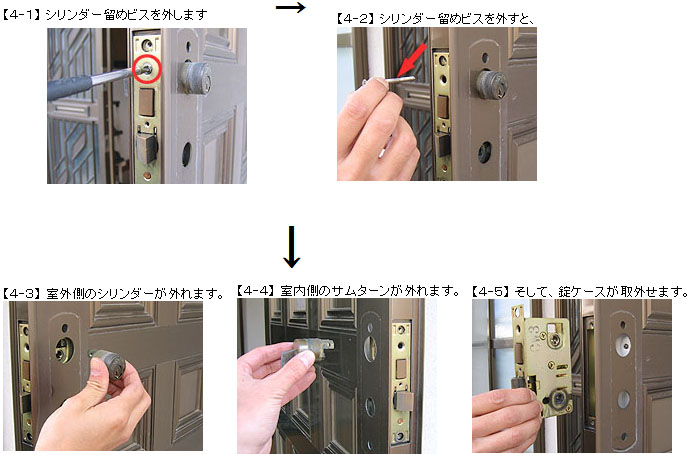

【4】室内側サムターンとシリンダーを取外し、錠ケースを取外します。
| ❶シリンダー留めビスを外します。 | ❷シリンダー留めビスを外すと、 |
 |
 |
| ❸室外側のシリンダーが外れます。 | ❹室内側のサムターンが外れます。 | ❺そして、錠ケースが取り外せます。 |
 |
 |
 |

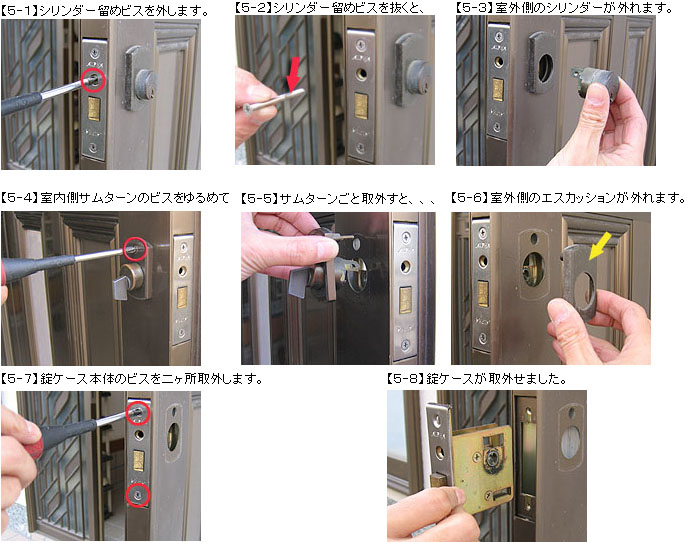

【5】下側の鍵を取外しましょう。
| ❶シリンダー留めビスを外します。 | ❷シリンダー留めビスを外すと、 | ❸室外側のシリンダーが外れます。 |
 |
 |
 |
| ❹室内側サムターンのビスをゆるめて、 | ❺サムターンごと取り外すと、 | ❻室外側のエスカッションが外れます。 |
 |
 |
 |
| ❼錠ケース本体のビスを２ヵ所取り外します。 | ❽錠ケースが取り外せました。 |
 |
 |
以上で全て取外せました。ちょっと休憩して...取付け作業に入りましょう。

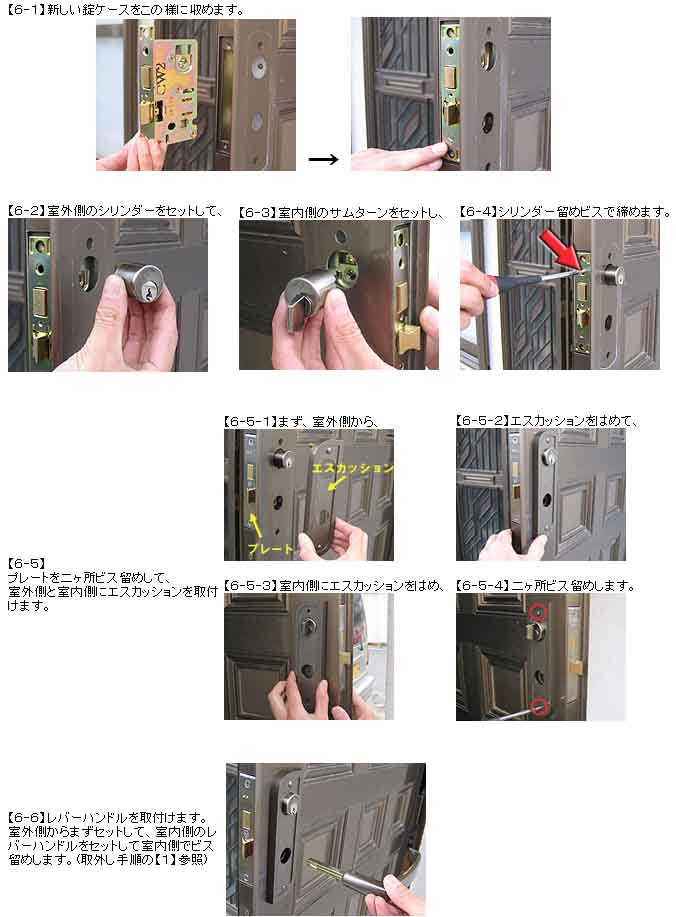

【6】上側の鍵から取付けていきましょう。取付け作業は取外しの逆の過程をしていくだけですので、取外せたなら、取付けは難しくはありません。

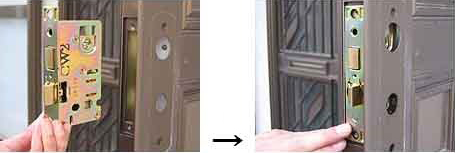

| ❶新しい錠ケースをこの様に収めます。 |
 |
| ❷室外側のシリンダーをセットして、 | ❸室内側のサムターンをセットし、 | ❹シリンダー留めビスで締めます。 |
 |
 |
 |
| ❺まず、室外側から | ❻エスカッションをはめて、 |
 |
 |
| ❼室内側にエスカッションをはめ、 | ❽二か所ビス留めします。 |
 |
 |
| ❾レバーハンドルを取り付けます。室外側からまずセットして、室内側のレバーハンドルをセットして、室内側でビス留めします。（取外し手順の【1】参照） |
 |

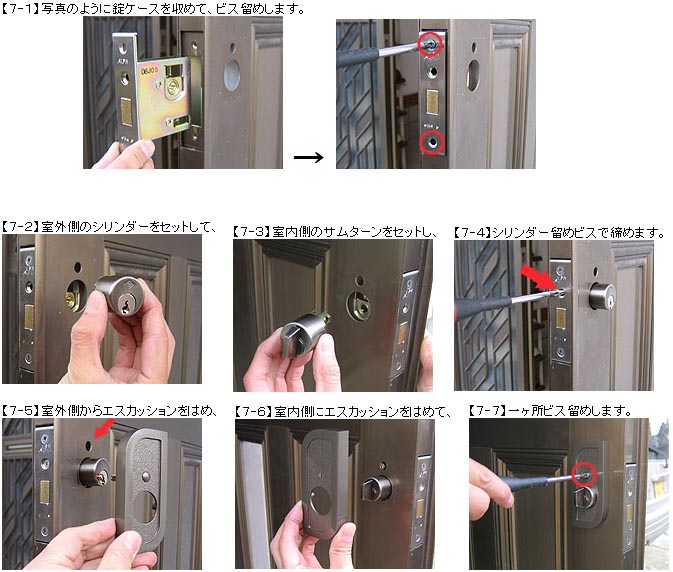

【7】下側の鍵を取付けましょう。

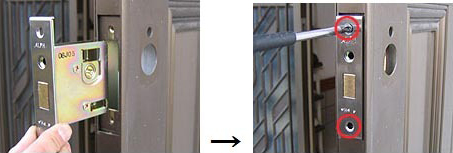

| ❶写真のように錠ケースを収めて、ビス留めします。 |
 |
| ❷室外側のシリンダーをセットして、 | ❸室内側のサムターンをセットし、 | ❹シリンダー留めビスで締めます。 |
 |
 |
 |
| ❺室外側からエスカッションをはめ、 | ❻室内側にエスカッションをはめて、 | ❼１か所ビス留めします。 |
 |
 |
 |

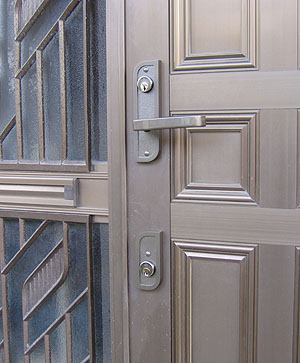

以上で取替えは完了です。

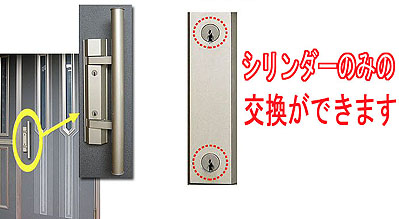

現在のタイプは、エスカッションが、小判型から、下の画像のようなタイプ(新しいデザイン)に変わっています。
比較的簡単に交換できますが、困ったときはお気軽にご連絡ください。
