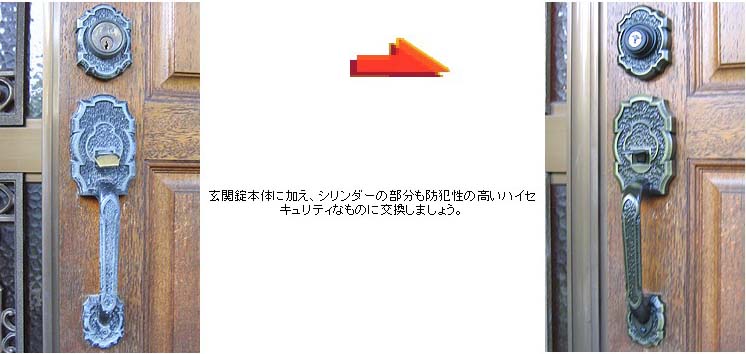

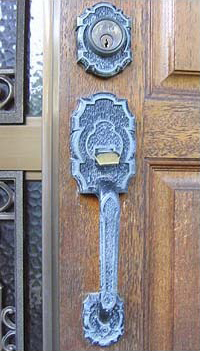

【1】
では、新しい玄関錠に交換しましょう。
取替え時間約15分です。
まず、ドアを開けますが、取替が完了するまでは、ゼッタイにドアが閉まらないようにしておいてください。

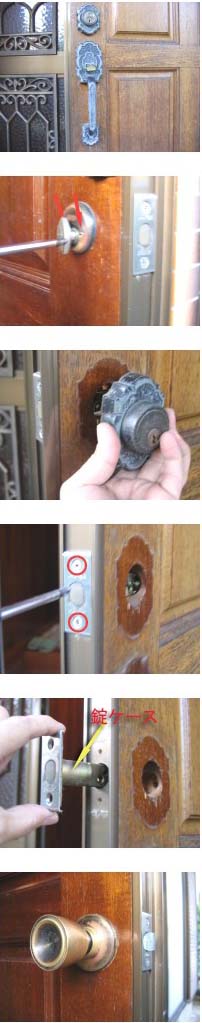

【2】
上の鍵のサムターンを外します。
では、２本のビスを外しましょう。

【3】
飾り錠と同時にシリンダーが外れます。

【4】
錠ケースの２本のビスを外しましょう。

【5】
錠ケースが外れました。

【6】
部屋内のドアノブを外しますが、先程と違って「ビス」が見当たりません。

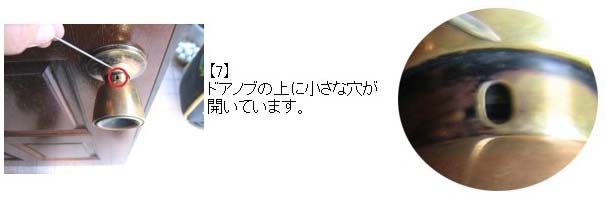

【7】
ドアノブの上に小さな穴が開いています。

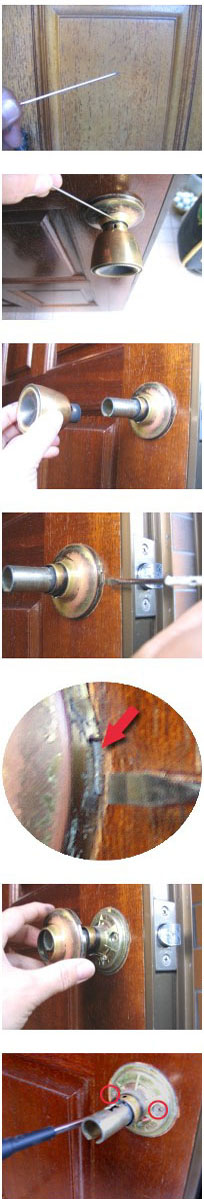

【8】
このような細いピン状のもの(治具)を用意します。これを先程の小さい穴へ押し込みます。

【9】
片方の手でドアノブを握って少し手前に引き気味で治具を押し込みます。

【10】
ノブが抜けます。

【11】
次に矢印のカラーの部分を外します。

【12】
カラーの部分には、このような切欠があります。

【13】
この切欠の部分にマイナスドライバーを差し込んで外します。
上手くいかない場合は、この針金状のU字の部分を手で押さえながら、細めのマイナスドライバーをドアとカラーのすき間に押し込んで取り外します。

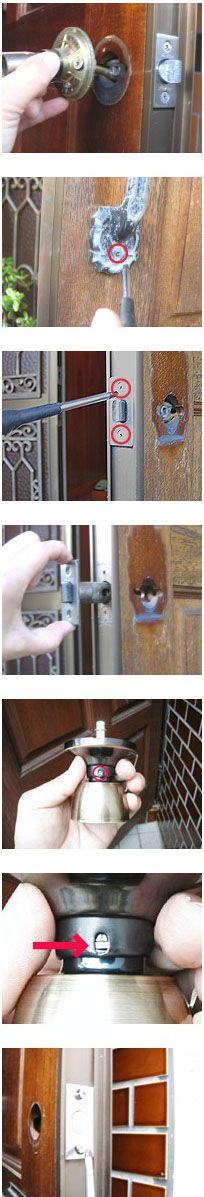

【14】
座金は2本のビスで留めてありますので、取り外しましょう。

【15】
座金が、外れます。

【16】
同時に、装飾錠(空錠)が、外れます。

【17】
2本のビスを緩めて錠ケースを取り外します。

【18】
錠ケースが外れました。

ここで、一休み♪

【19】
では、取り付けにかかりましょう。

梱包した状態では、このように、ドアノブが、セットされていますので、先ほどの要領で、赤丸の印のところに治具を押し込みドアノブと座金を外します。

【20】
このように外れます。

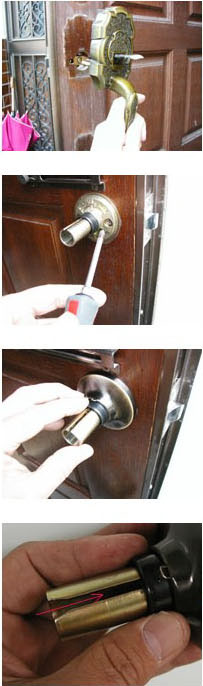

【21】
上下の錠ケースを取り付けます。

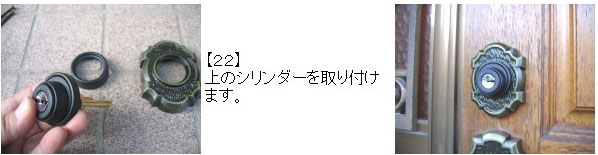

【22】

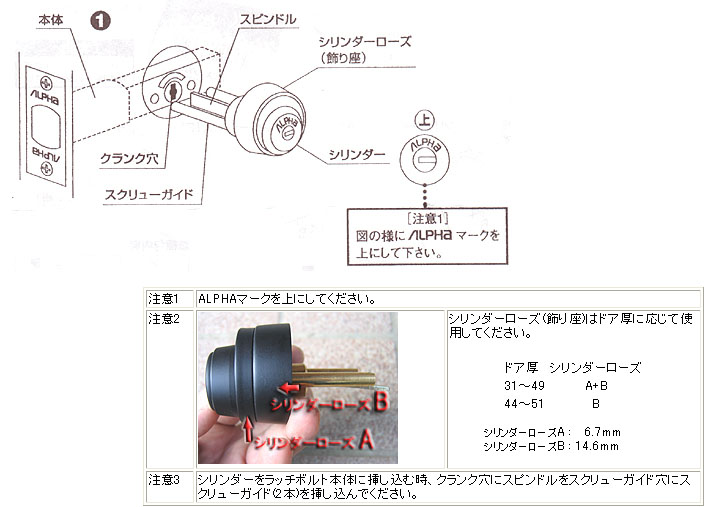

上のシリンダーを取り付けます。

【23】

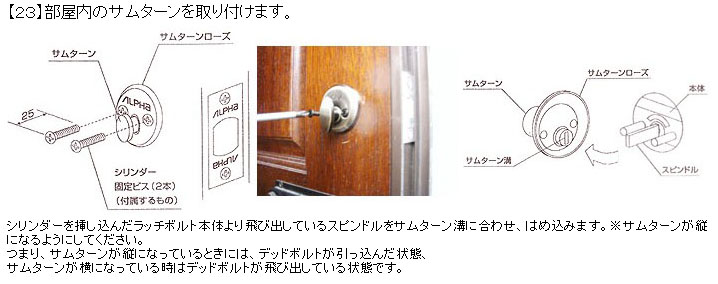

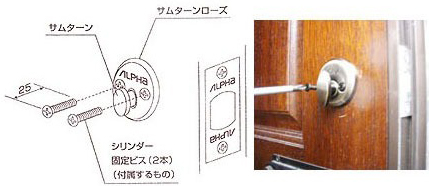

部屋内のサムターンを取り付けます。
シリンダーを挿し込んだラッチボルト本体より飛び出しているスピンドルをサムターン溝に合わせ、はめ込みます。
※サムターンが縦になるようにしてください。
つまり、サムターンが縦になっているときには、デッドボルトが引っ込んだ状態、サムターンが横になっている時はデッドボルトが飛び出している状態です。

【24】
装飾錠(空錠)を取り付けます。

【25】
座金を取り付けます。

【26】
カラーを取り付けます。

【27】
《ポイント》
座金の方にこのような溝があります。

【28】

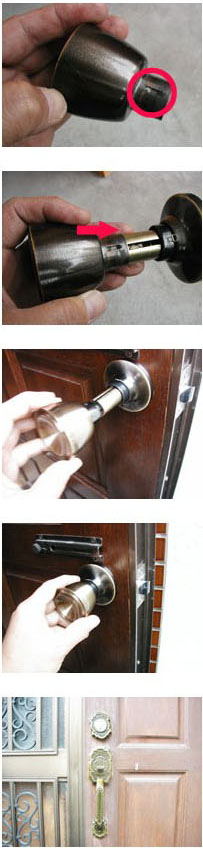

ドアノブ方には、突起の部分があります。(180度反対の方には切欠穴が開いています。)

【29】
この「突起の部分」と座金の溝の部分をスライドさせながら滑り込ませます。

【30】
さぁー、押し込みましょう。

【31】
うまく、ドアノブが入りました。ここで、ドアノブを引っ張ってみましょう。外れなければ、テストOKです。

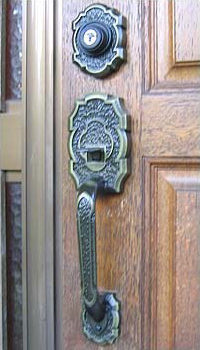

【32】
完成です。
