MIWA玄関錠THM交換用サムラッチ錠 取替え・交換方法(THM-C)

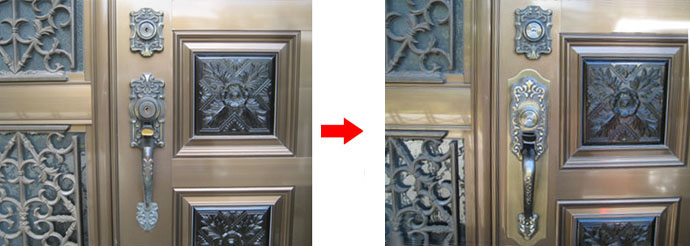

MIWA玄関錠 THMサムラッチ錠(THM-C)取替え・交換方法【説明書】
![MIWA サムラッチ錠 THM-C 交換](https://kagi.itembox.design/item/img/manual/genkan-3/miwa_thmc_title.jpg)
THM玄関錠の取外し方

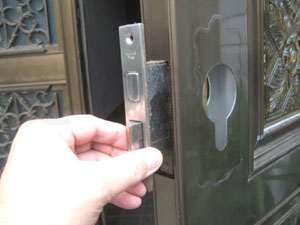

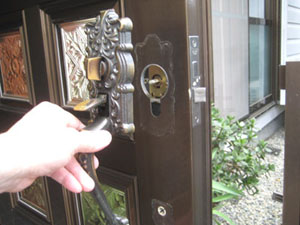

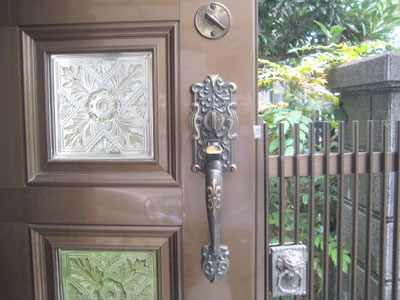

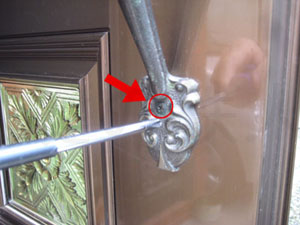

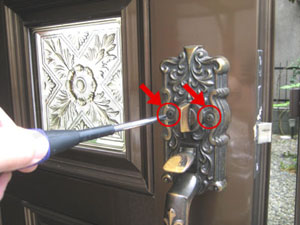

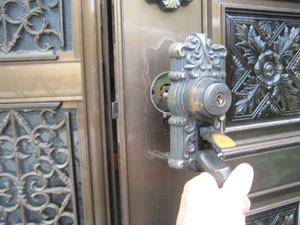

MIWA玄関錠 THM 取っ手側の取外し
![MIWA サムラッチ錠 THM-C 交換](https://kagi.itembox.design/item/img/manual/genkan-3/miwa_thmc_01.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/01.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-3/miwa_thmc_02.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/02.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-3/miwa_thmc_03.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/03.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-3/miwa_thmc_04.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/04.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/05.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-3/miwa_thmc_06.jpg)

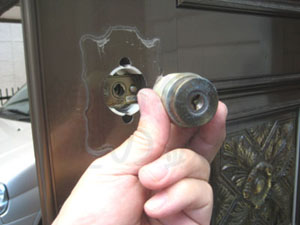

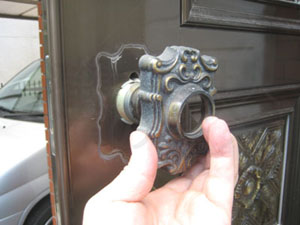

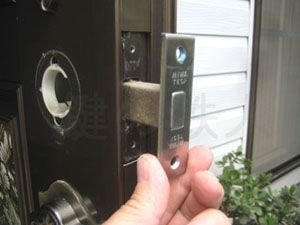

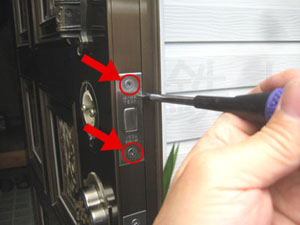

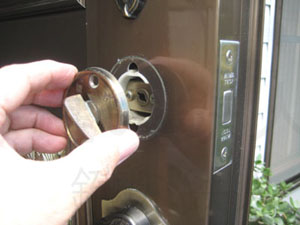

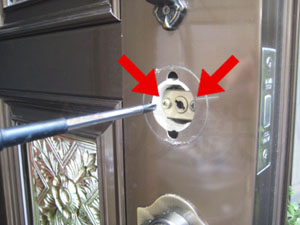

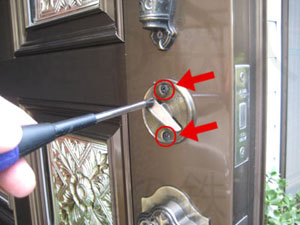

MIWA玄関錠 THM 上側の取外し
![](https://kagi.itembox.design/item/img/item/common/number/06.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-3/miwa_thmc_07.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/07.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-3/miwa_thmc_08.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/08.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-3/miwa_thmc_09.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/09.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-3/miwa_thmc_11.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/10.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-3/miwa_thmc_12.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/11.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-3/miwa_thmc_13.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/12.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-3/miwa_thmc_14.jpg)
MIWA玄関錠 THMサムラッチ錠(THM-C) 取り付け方法

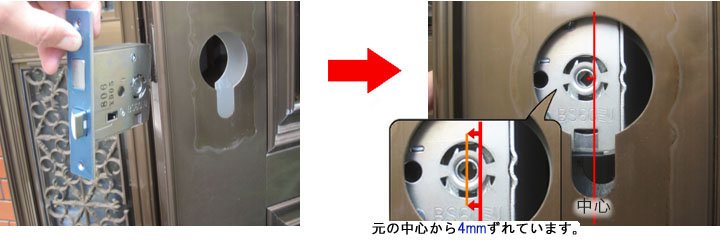

取っ手側 錠ケースの取り付け
![](https://kagi.itembox.design/item/img/manual/genkan-3/miwa_thmc_15.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-3/miwa_thmc_16.jpg)

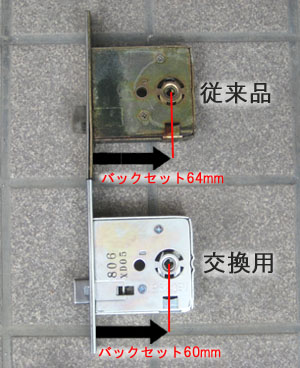

(左の写真を参照)
【バックセット】
部屋内から見た場合の、ドアの角から鍵穴までの距離

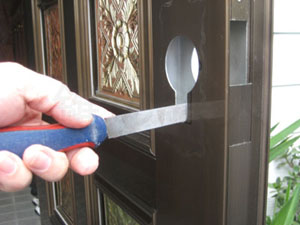

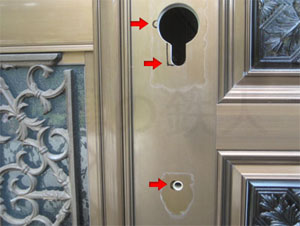

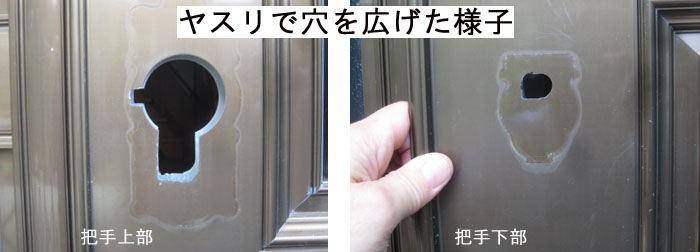

そのため、交換用の錠ケースを取付けられるように穴を広げる必要があります。
![](https://kagi.itembox.design/item/img/item/common/number/01.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-3/miwa_thmc_19.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/02.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-3/miwa_thmc_18.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-3/miwa_thmc_20.jpg)
穴を広げることができれば、
あとは取り外した時と逆の手順で取り付けます。
![](https://kagi.itembox.design/item/img/item/common/number/01.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-3/miwa_thmc_21.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-3/miwa_thmc_22.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/02.jpg)
室内側も同じようにして取り付けます。
![](https://kagi.itembox.design/item/img/manual/genkan-3/miwa_thmc_23.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-3/miwa_thmc_24.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/03.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-3/miwa_thmc_25.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-3/miwa_thmc_26.jpg)
上側のシリンダー取り付け
![](https://kagi.itembox.design/item/fs/img01/exclamation.gif)

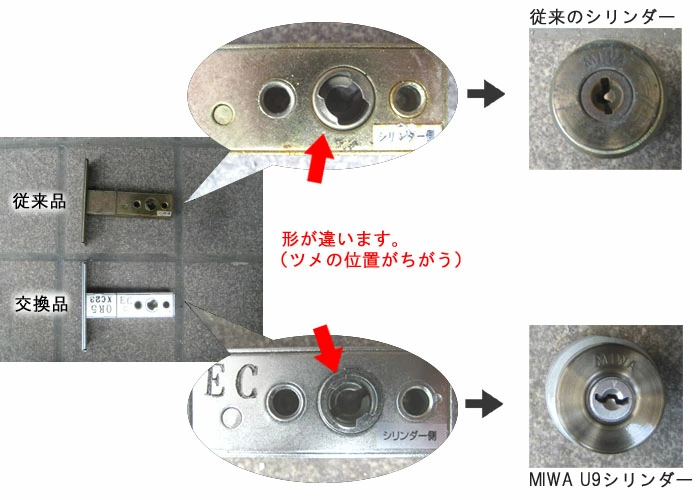

従来の錠ケースと交換用の錠ケースを見比べるとシリンダーの取付穴の形が違います。
そのため新しいシリンダーを取付ける際は、必ず交換用の錠ケースをお使いください。
![](https://kagi.itembox.design/item/img/manual/genkan-3/miwa_thmc_27.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/01.jpg)
新しいシリンダーを室外側から入れ、室内側からビスで止めます。
![](https://kagi.itembox.design/item/img/manual/genkan-3/miwa_thmc_28.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-3/miwa_thmc_29.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/02.jpg)

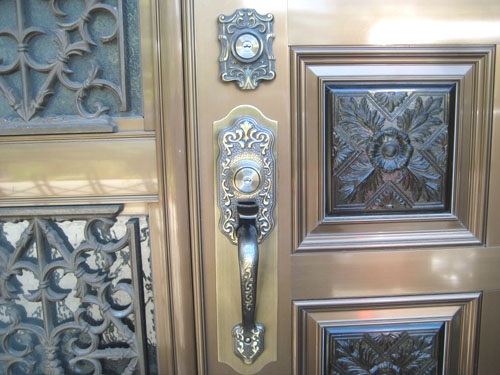

これで上側の鍵を取付けることができました。
![](https://kagi.itembox.design/item/img/manual/genkan-3/miwa_thmc_30.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-3/miwa_thmc_07.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-3/miwa_thmc_31.jpg)
