KODAI・コンテッサK-201玄関錠本体の交換（取替え）方法
古い玄関錠を新しい玄関錠に交換します。
 |
 |
 |
確認しましょう。
矢印のところにKODAIまたはcoronaの刻印があります。また、この長方形の金具(フロント)の長さは、タテ151mmとヨコ25mmです。
まず、現状の玄関錠(アンティック錠)を取り外しましょう。
この場合（少し古いタイプ）は、アンティック錠（表）＋ドアノブタイプ（部屋内）ですが、部屋内がアンティック錠の場合もあります。
現在販売中のものは両面アンティック錠ですので、部屋内がドアノブタイプは一部加工が必要です。
現在販売中のものは両面アンティック錠ですので、部屋内がドアノブタイプは一部加工が必要です。
 |
 |
【1】まず部屋内のサムターンを取り外します。
2つのビスを抜き取ります。
2つのビスを抜き取ります。
 |
 |

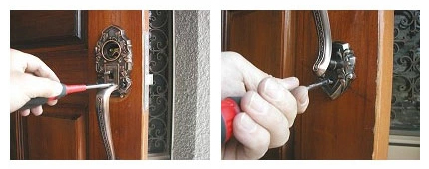

【2】サムターンを完全に取り外したら同時に、部屋の外のシリンダーも外れます。
 |
 |

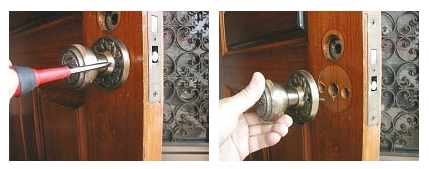

【3】2つのビスを抜き取って、ドアノブを外します。
 |
 |
【4】表のサムラッチ錠の下部のビスを外すと、本体が外れます。
 |
 |

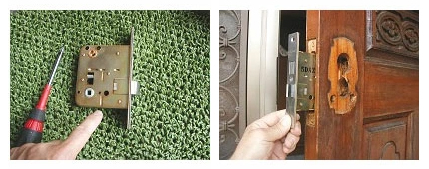

【5】フロントの2本のビスを外すと、ドアの中に納まっている錠ケースが外れます。
 |
 |
では、新しい玄関錠(アンティック錠)を取りつけましょう。
【6】部屋内の切欠き穴(左)と表の切欠き穴(右)を比べた場合少し違うことが発見できます。
 |
 |
【7】部屋内の切欠き穴を少し加工しましょう。
 |
 |
【8】新しい錠ケースをドアの中に入れます。
 |
 |
【9】シリンダーを錠本体にセットします。
 |
 |
【10】錠本体をドアにセットします。
 |
 |
【11】部屋内の錠本体もドアにセットします。
 |
 |
【12】部屋内から錠本体を固定するためにビスで締め付けます。
 |
 |
【13】部屋内のサムターンを取り付けるために2本のビスで締め付けます。これで、完成です。
 |
 |

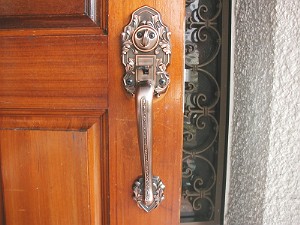

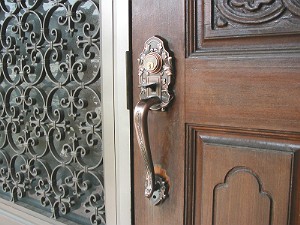

古い玄関錠を新しい玄関錠に交換できました。
 |
 |
 |
部屋内もノブタイプから飾り錠のサムラッチ錠に変わりました。
 |
|
 |
