KODAI(古代)アスカ シリンダーの交換・取替え方法(説明書)
KODAI(古代)アスカ シリンダーの交換・取替え方法(説明書)
従来シリンダーから高性能なシリンダーに交換しています。本体はそのままです。
![KODAI KCY-56 KCY-57](https://kagi.itembox.design/item/img/manual/genkan-3/kcy56_manual.jpg)
![](https://kagi.itembox.design/item/img/genkan-2/4/thm_03.jpg)
シリンダーの取り外し方法
![](https://kagi.itembox.design/item/img/item/common/number/01.jpg)

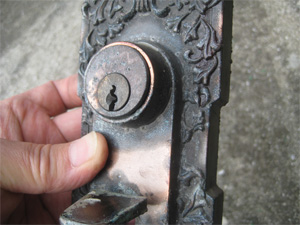

![](https://kagi.itembox.design/item/img/manual/genkan-3/kcy56_manual00.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/02.jpg)

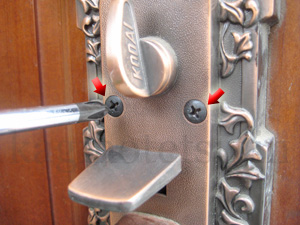

次に室内側から本体の下部にあるビスを取外します。
![](https://kagi.itembox.design/item/img/manual/genkan-3/kcy56_manual01.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-3/as_tori_04.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/03.jpg)

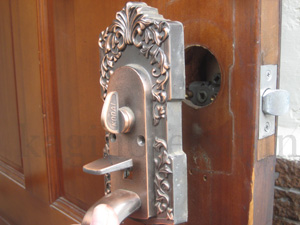

![](https://kagi.itembox.design/item/img/manual/genkan-3/kcy56_manual01_a.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/04.jpg)

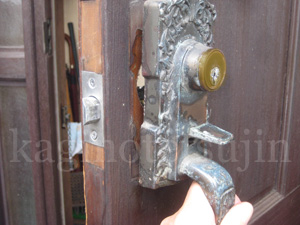

![](https://kagi.itembox.design/item/img/manual/genkan-3/kcy56_manual01_b.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/05.jpg)

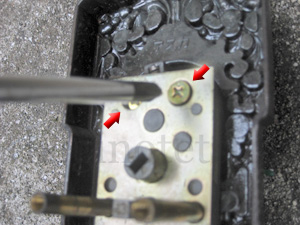

![](https://kagi.itembox.design/item/img/manual/genkan-3/kcy56_manual02.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/06.jpg)

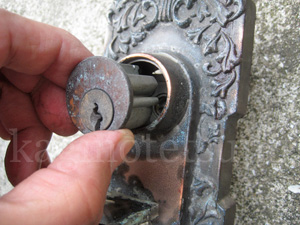

![](https://kagi.itembox.design/item/img/manual/genkan-3/kcy56_manual03.jpg)
新しいシリンダーに交換

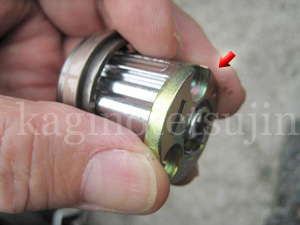

![](https://kagi.itembox.design/item/img/manual/genkan-3/kcy56_manual04.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/02.jpg)

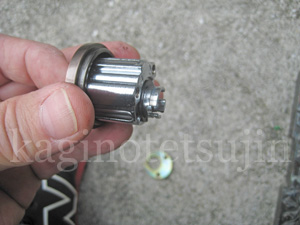

![](https://kagi.itembox.design/item/img/manual/genkan-3/kcy56_manual05.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/03.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-3/kcy56_manual06.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/04.jpg)

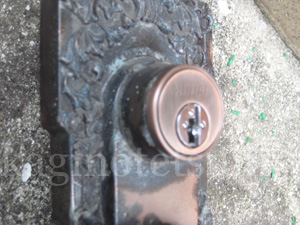

![](https://kagi.itembox.design/item/img/manual/genkan-3/kcy56_manual07.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/05.jpg)

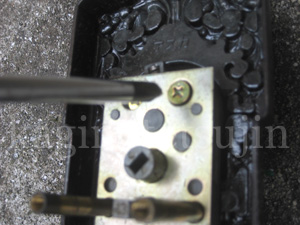

![](https://kagi.itembox.design/item/img/manual/genkan-3/kcy56_manual08.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/06.jpg)

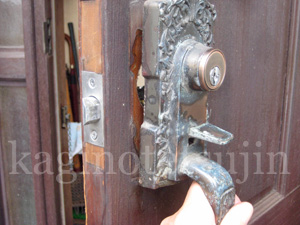

![](https://kagi.itembox.design/item/img/manual/genkan-3/kcy56_manual10.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/07.jpg)

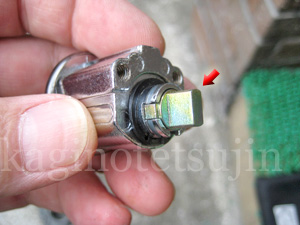

写真は室内側本体の裏側です。矢印を見ると、室内側本体のカム(突き出ている棒)が真横になっています。
![](https://kagi.itembox.design/item/img/manual/genkan-3/kcy56_manual13_a.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/08.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-3/kcy56_manual11_a.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/09.jpg)

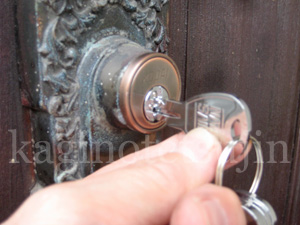

![](https://kagi.itembox.design/item/img/manual/genkan-3/kcy56_manual12.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/10.jpg)

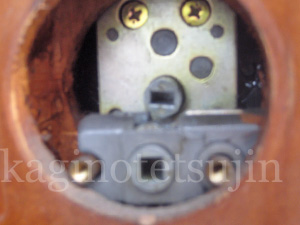

![](https://kagi.itembox.design/item/img/manual/genkan-3/kcy56_manual13.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/11.jpg)

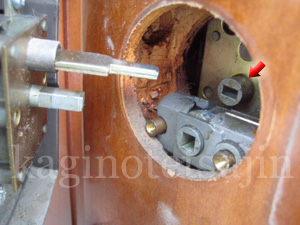

カムの穴の向きが合っている場合は【9】の工程を飛ばしてください。
![](https://kagi.itembox.design/item/img/manual/genkan-3/kcy56_manual14.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/12.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-3/kcy56_manual01.jpg)
テスト
※必ずドアを開けたまま行なってください。
キーの開閉のテストが無事に終われば取り付け完了です。お疲れさまでした!
困ったときは、お気軽にご相談ください。
現場の経験豊富な店長が、良きアドバイスと交換時の注意点など的確にご案内いたします。
