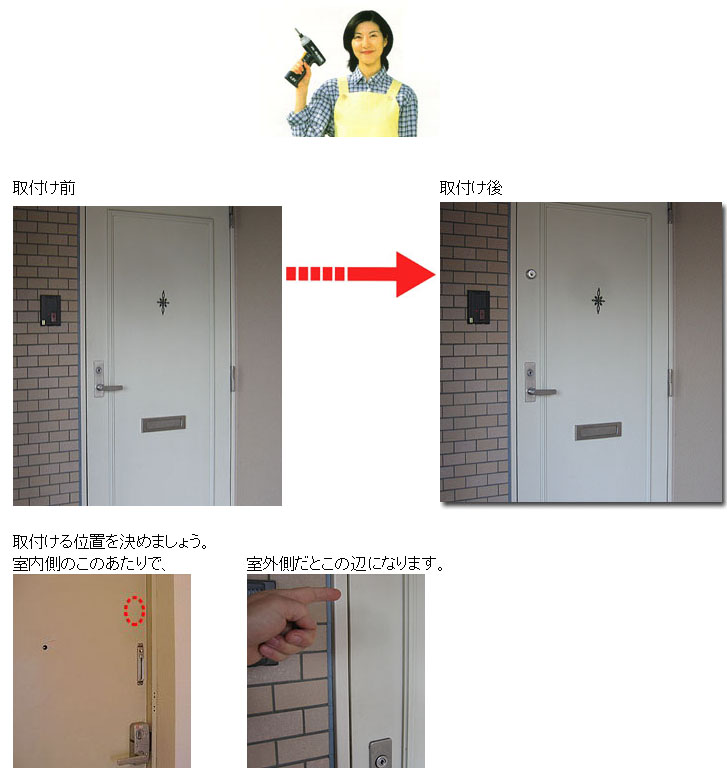

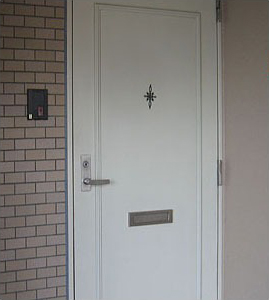

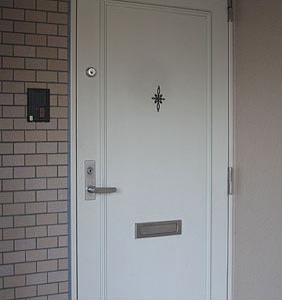

取付前		取付後

取り付ける位置を決めましょう

室内側のこのあたりで、	室外側だとこの辺になります

WEST544 (MIWA NDR)錠ケース本体の取付け位置に印（しるし）をつけましょう

【1】受け座の位置を前もって決めておきます。

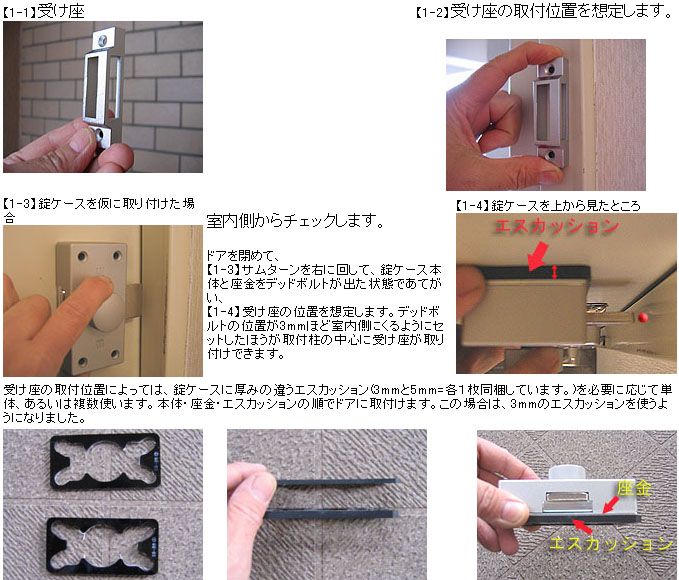

【1-1】これが受座です	【1-2】受座の取付位置を想定します

【1-3】錠ケースを仮に取り付けた場合	【1-4】錠ケースを上から見たところ
ドアを閉めて、サムターンを右に回して、錠ケース本体と座金をデッドボルトが出た状態であてがい、	受座の位置を想定します。デッドボルトの位置が3mmほど室内側にくるようにセットした方が、取付柱の中心に受座が取り付けできます

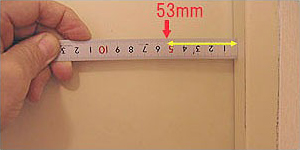

【2】WEST 544 本体錠ケースの取付け位置は、戸あたりから53mmが中心になります。

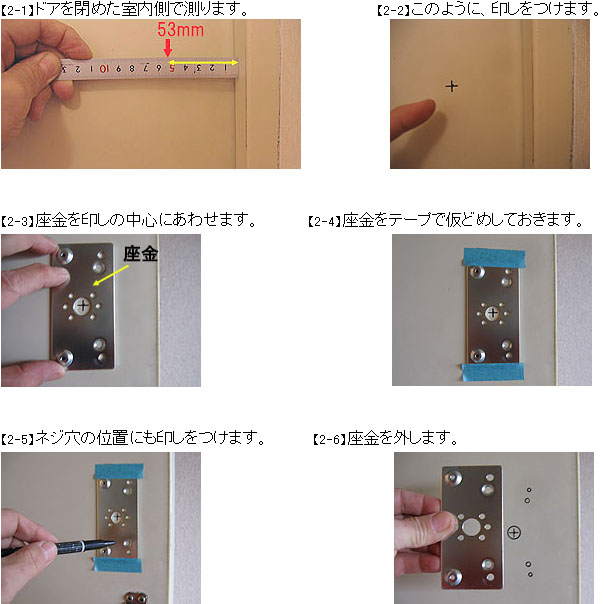

【2-1】ドアを閉めた室内側で測ります	【2-2】このように、印をつけます

【2-3】座金を印の中心にあわせます	【2-4】座金をテープで仮止めしておきます

【2-5】ネジ穴の位置にも印をつけます	【2-6】座金を外します

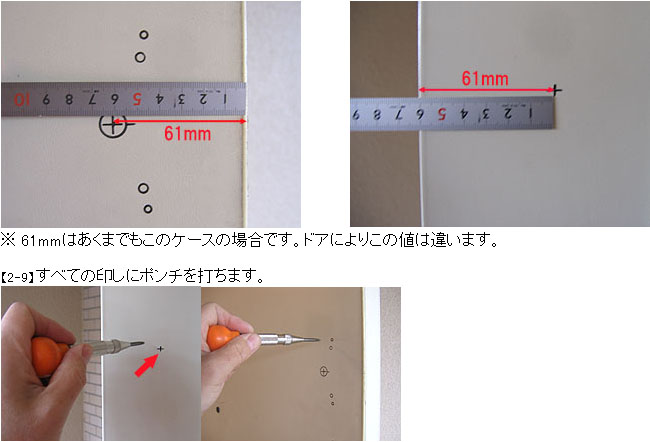

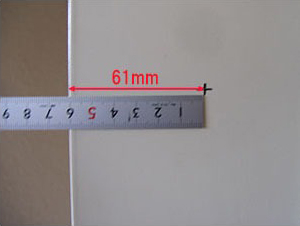

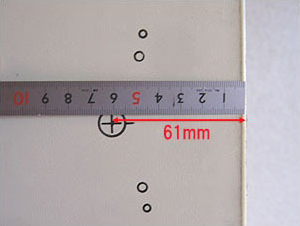

【2-7】室外側にも貫通穴の位置の印をつけます。 ドアの端から中心まで61mmの所に印をつけます ※61mmは、あくまでもこのドアのケースです。ドアによりこの値は異なります。

【2-8】全ての印にポンチを打ちます

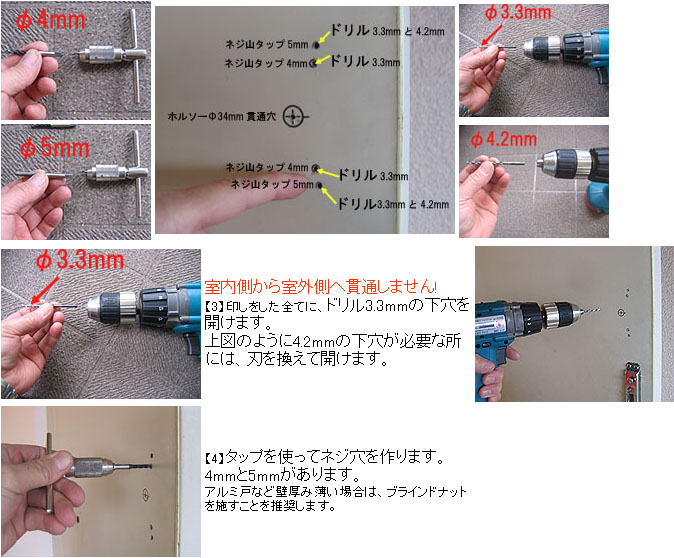

加工作業

ネジ山タップ		ドリル

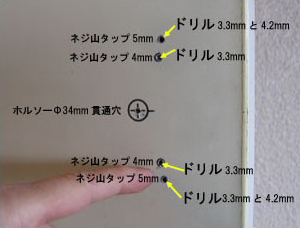

【3】全ての印に、ドリル3.3mmの下穴をあけます。4.2mmの下穴が必要な所には、刃を換えて開けます。
室内側から室外側へ貫通させません！

【4】タップを使ってネジ穴を作ります。4mmと5mmがあります。

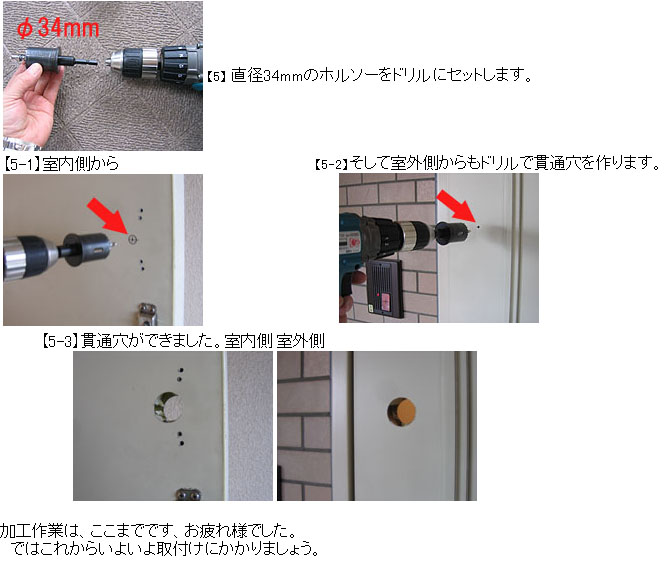

【5】室内側・室外側　貫通穴を作ります。

直径34mmのホルソーをドリルにセットします

【5-1】室内側から	【5-2】そして室外側からもドリルで貫通穴を作ります

【5-3】貫通穴が出来ました。
室内側	室外側

取付け

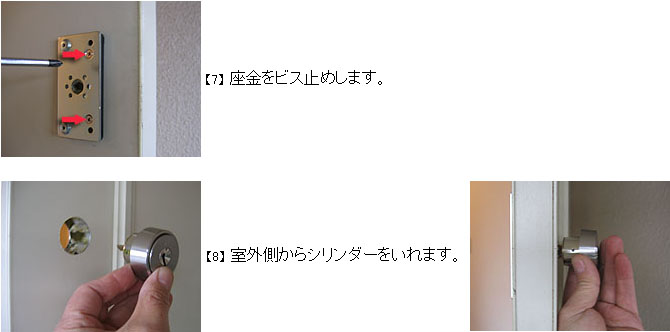

【7】座金をビス止めします

【8】室外側からシリンダーをいれます

【8-1】ポイント：テールピースの先端部と座金を面一にします。	【8-2】部屋内から座金とシリンダーを2本のビスで軽く締め付けます
テールピースの 長さの調整 は、シリンダーカラーを交換する方法とテールピースをカットする方法があります。

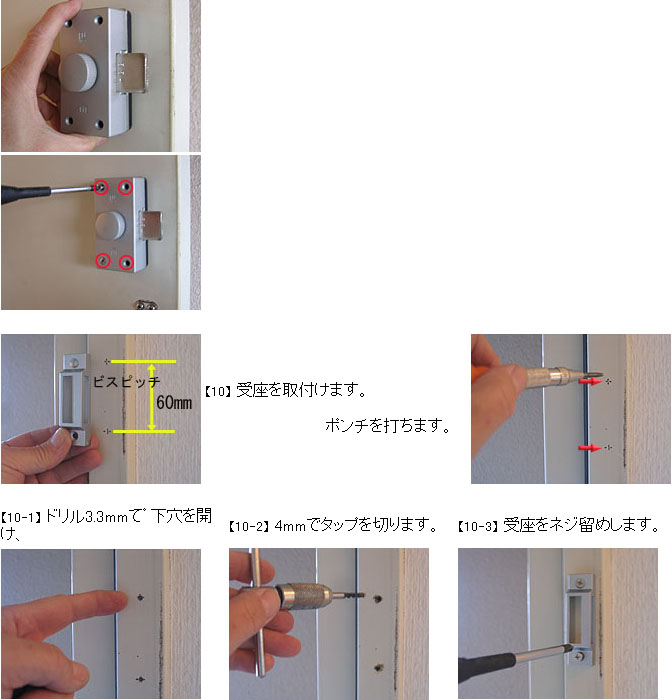

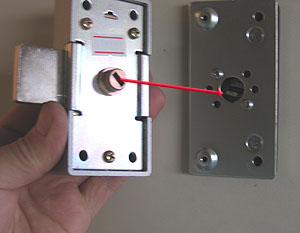

【9】錠ケースを取付けます

【9-1】室内側から

【9-2】錠ケースをビスで留めます

【10】受座を取付けます

【10-1】室内側から	【10-2】そして室外側からもドリルで貫通穴を作ります

【10-4】室内側から	【10-5】そして室外側からもドリルで貫通穴を作ります

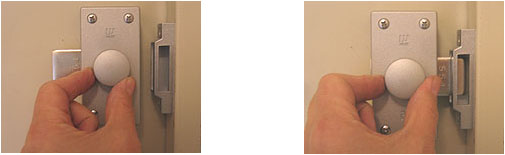

錠ケースと受座の取付け具合の確認

取付け完了!!

下側のシリンダー(85RA)を同時に高性能なシリンダーに取り替えると、
一本のキーで上と下の鍵が開閉することもできます。
WEST RA
