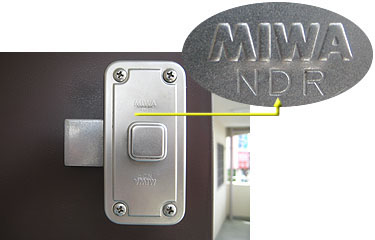

面付本締錠 MIWA U9 NDF-1BLの交換(取替え)方法
面付本締錠 MIWA U9 NDF-1BLの交換(取替え)方法
室外側 | 室内側/th> |
---|---|
![]() |
![]() |
![](https://kagi.itembox.design/item/img/manual/genkan-2/003.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-2/004_01.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/01.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-2/005_01.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/02.jpg)

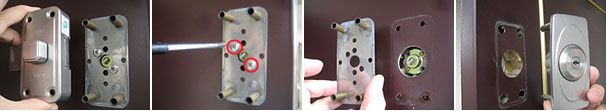

【2-1】錠ケースを外す
【2-2】取付板(座金)
【2-3】2箇所のビスを取外す
【2-4】室外側が外れます
![](https://kagi.itembox.design/item/img/manual/genkan-2/009-0001.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/03.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-2/number2.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-2/number1.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-2/010_01.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-2/011_2.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/04.jpg)
【写真左】点線の所にしるしをつけて、
【写真右】カットしましょう
![](https://kagi.itembox.design/item/img/manual/genkan-2/012_01.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-2/013.jpg)
![](https://kagi.itembox.design/item/img/item/common/number/05.jpg)

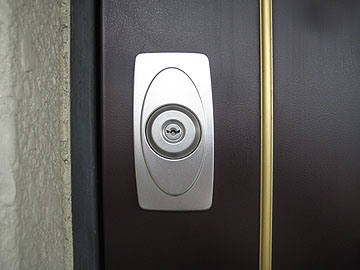

室外側よりテールピースをカットしたシリンダーを既存の穴へ入れます。そして、部屋内より座金を固定し、錠ケースを取り付けたら完成です。
![](https://kagi.itembox.design/item/img/manual/genkan-2/014.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-2/015.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-2/016.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-2/017.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-2/018.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-2/zumen_01.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-2/kirikaki.jpg)
