WEST【5600A】【5500】【5600】のシリンダー交換説明
＼ 失敗しない注文のために、事前の取り外し確認がおすすめです！ ／
間違いのない注文と、スムーズな取付作業のためにも、購入前に一度取り外して、交換可能か必ずご確認ください。
WESTレバーハンドル錠 上下2個同一キータイプです
 |
 |
上のシリンダーから取り外していきます。
【1】サムターンのビス2本を抜き取り、シリンダーを取り外します。
 |
 |
 |
【2】飾り座からシリンダーを抜き取ります。
 |

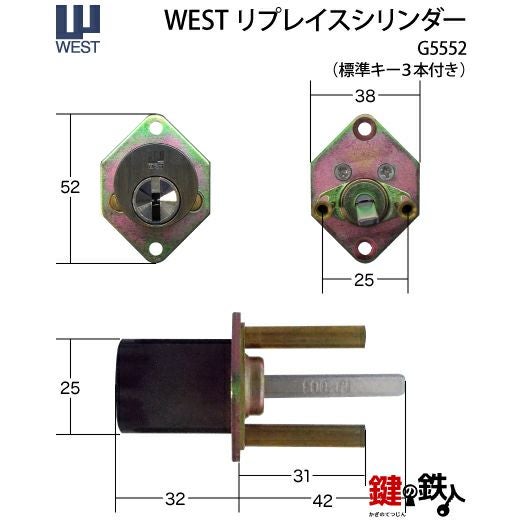

取り外したシリンダーは、どちらのタイプでしょうか？
次は、下のシリンダーを取り外していきます。
【1】下の主錠の部屋内のビス4本を抜き取ると、ハンドルと長座が取り外せます。
 |
 |
 |
 |
【2】シリンダーを固定している棒状のビス2本をマイナスドライバーを使って抜き取ります。
 |
|
 |

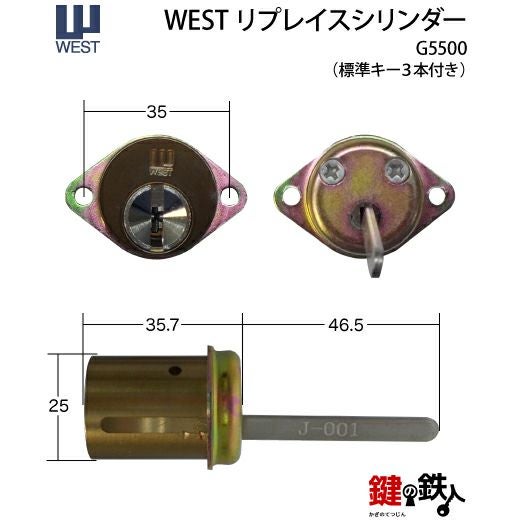

取り外したシリンダーは、下記のタイプでしょうか？
交換作業は、本工程を逆の手順で行ってください。

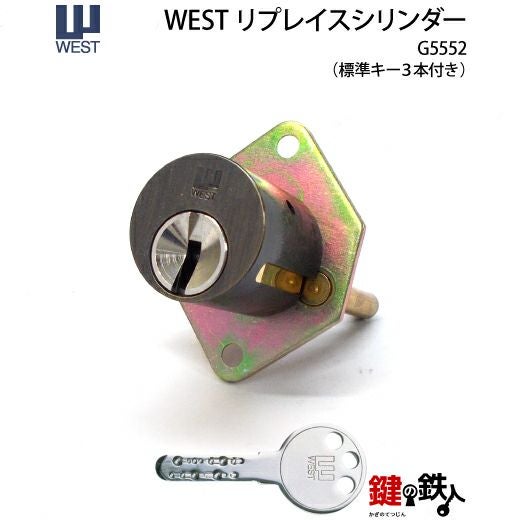

下記は、高性能WESTリプレイスシリンダーへの交換前後の写真です。
 |
 |
 |
