TOSTEM MIWA QDA345 + MIWA LY-1+ MIWA QDA343の交換(取替え)方法
TOSTEM 【MIWA QDA345 + MIWA LY-1+ MIWA QDA343】
【MIWA QDA345 + MIWA LY-01】の交換・取替え方法(説明)
![]() |
|||

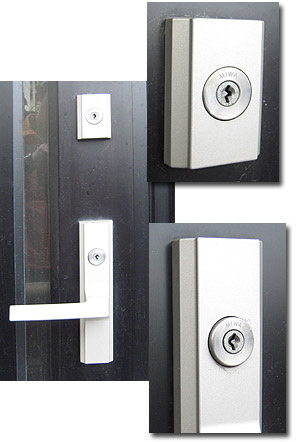

上の補助錠は、 MIWA QDA345 ![]() 下の主錠は、 MIWA LY-01 QDA343 |
高性能なシリンダーに交換![]() |
||
高性能なシリンダーに交換![]() |
![]() |
||
![](https://kagi.itembox.design/item/img/genkan-2/4/thm_03.jpg)
上の補助錠の交換
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/img10614659076.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/img10614659077.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/img10614659078.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/img10614659079.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/img10614659080.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/img10614659081.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/img10614659082.jpg)
(2)取外したシリンダー
(3)取付け金具
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/img10614659083.jpg)

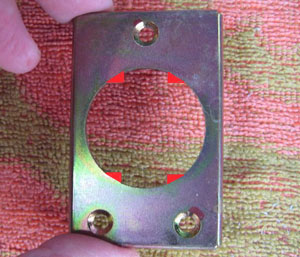

![](https://kagi.itembox.design/item/img/manual/genkan-1/1/img10614659086.jpg)

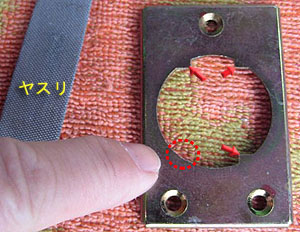

![](https://kagi.itembox.design/item/img/manual/genkan-1/1/img10614659087.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/img10614660016.jpg)

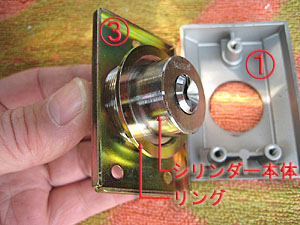

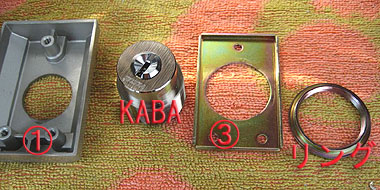

・①ケースカバー
・KABAシリンダー本体
・③取付け金具
・KABAシリンダー本体に付属のリング
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/img10614660017.jpg)
リングをシリンダー本体にネジ込むことでケースカバーから鍵穴のある正面からの出具合を調整します。
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/img10614660019.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/img10614660022.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/img10614660023.jpg)
![]() |
![]() |

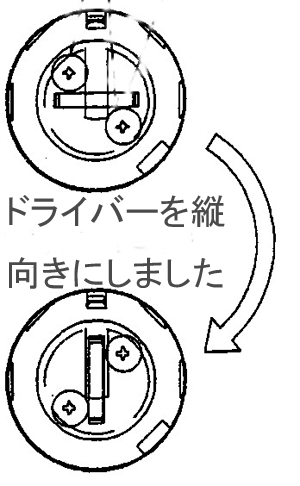

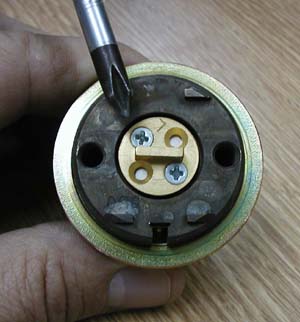

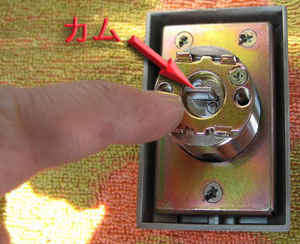

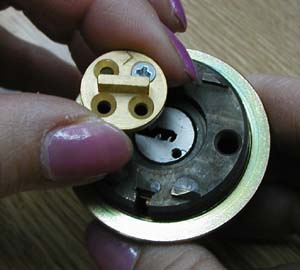

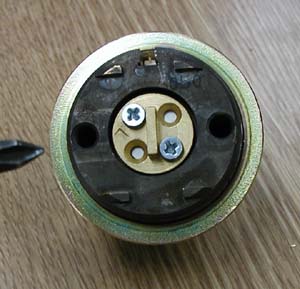

【注意】下記の作業の折には、キーを差込んで行わないようにして下さい。 従来のLIXタイプのものは、左の写真のように横向きのカム(ドライバー)ですが、縦向きに切替えないとうまく作動しないものもあります。代表的な品番を上記に表示していますので確認してください。 |
![]() |
十字ドライバーは、小さ目タイプのものです。気をつけてネジを緩めましょう。 | |
![]() |
横向きのドライバーを縦向きに変更しました。 |
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/img10614660024.jpg)
リングは、手で回すと簡単に回りますのでうまく調整してください。
またシリンダーは、メーカー名が上向きになっていることを確認して取付けてください。
さぁー、取付けましょう。
下側の主錠の交換
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/img10614660263.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/img10614660266.jpg)
シリンダーの交換手順は下記をご参考下さい。
■詳しくは、こちら
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/img10611036094.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/img10611036095.jpg)
比較的簡単に交換できますが、
困ったときは、お気軽にご相談ください。 現場の経験豊富な店長が、良きアドバイスと交換時の注意点など的確にご案内いたします。
