三協アルミ錠ケースMIWAGAS2の交換(取替え)方法
三協アルミ錠ケースMIWA GAS2 またはMIWA GAE2の取替説明書

【1】 部屋内からドアノブについている上側と下側のネジを取外します。
上が終わったら下のネジも取ってしまいます。
ここで気をつけなければいけないことは、表の方のドアノブも同時に外れますので、手で支えてやりましょう。

【2】部屋内のドアノブが外れました。

【3】表側のドアノブも外れました。

【4】シリンダーを取外します。
室内側の左図の2ヶ所のビス(シリンダーが固定されています)を外します。

【5】この金具も外します。

【6】室外側からシリンダーが取外せました。
この時、シリンダーに金属製のリングが付いていますので、付いている位置をよく見ておいてください。

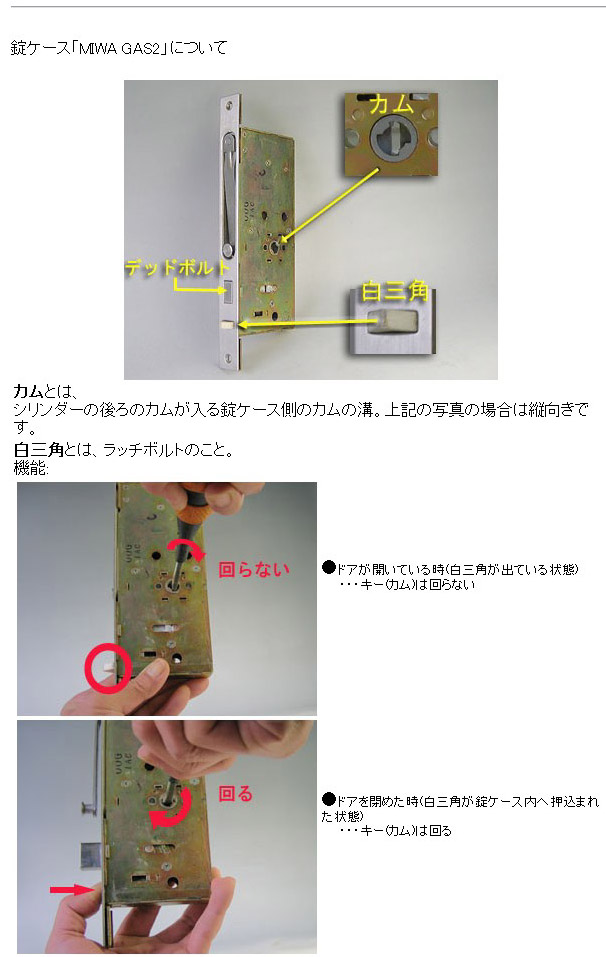

【7】錠ケースの取りつけビス2ヶ所を外します。

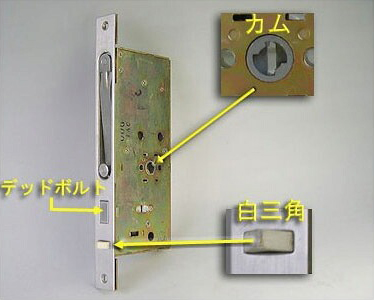

【8】これで錠ケースが取外せました。
取外した時の逆の工程で取付けていきます。

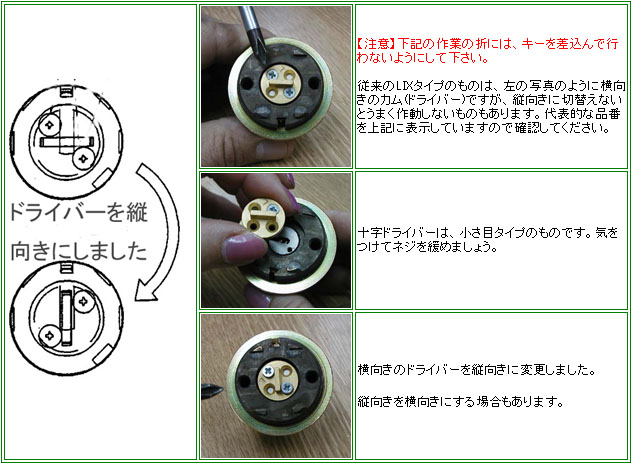

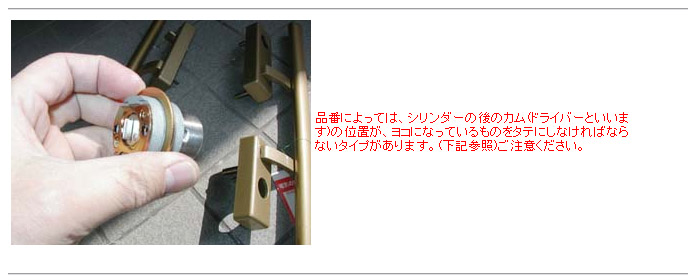

■横向きのカム(ドライバー)を縦向きに切替えなければならないタイプは、
LE-02、GAES、PE02、GAE2、GAS2、PESP、GAE3、GAA、GAF、FE、QDA343、LY-1、QDA345等です。
中には、横向きのままでも可能な機種もあります。
困ったときは、お気軽にご相談ください。
現場の経験豊富な店長が、良きアドバイスと交換時の注意点など的確にご案内いたします。
電話 : 072-764-8811
|
 |
