MIWA-U9シリンダーPHM+TESP交換用シリンダー交換
MIWA U9シリンダーPHM+TESP交換用シリンダー 交換方法
![十字ドライバー](https://kagi.itembox.design/item/img/genkan-2/4/thm_03.jpg)

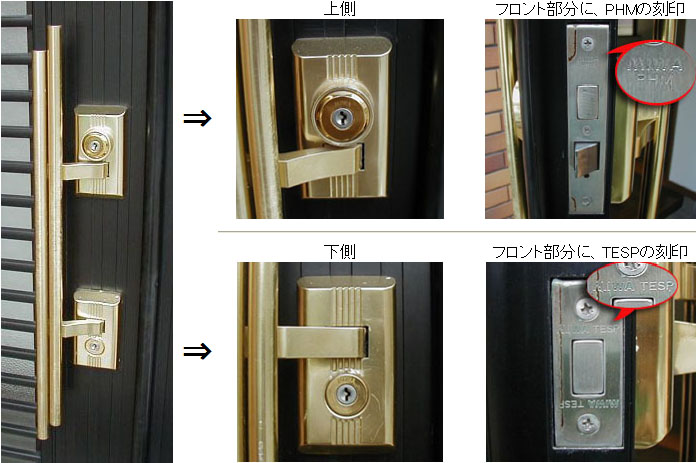

![](https://kagi.itembox.design/item/img/manual/genkan-1/1/mu9_01.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/mu9_02.jpg)

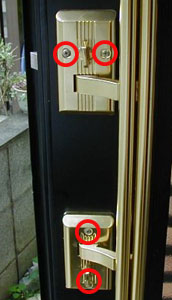

室内側の赤丸部分にあるビスそれぞれ2ヶ所を外します。
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/mu9_03.jpg)

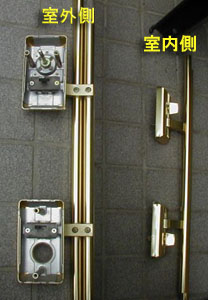

室内側4箇所のビスを外すと室外側もドアハンドルごと外れます。
上側は、シリンダーがついて外れます。
下側は、ドアに取付けた状態で残ります。
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/mu9_04.jpg)
ビス4本を外して上側のシリンダーを取外します。
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/mu9_05.jpg)
下側のシリンダーを室内側から2ヶ所のビスを外して取外します。
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/mu9_06.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/mu9_07.jpg)
上がPHM
下がTESP
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/mu9_08.jpg)
これから取付けるシリンダー
上が上側に取付けるPHM
下が下側に取付けるTESP

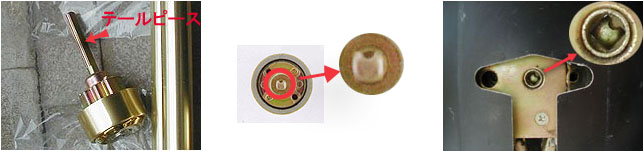

取付けは、取外した時の逆の手順で取付けていきましょう。
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/mu9_09.jpg)
