MIWA-PA+LSP交換シリンダーの交換(取替え)方法

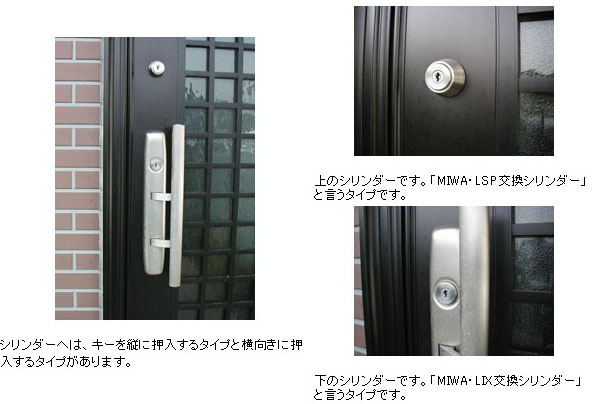

MIWA PA+LSP交換シリンダー 交換方法
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/mpl_01.jpg)
![](https://kagi.itembox.design/item/img/genkan-4/2/siri_zukai_05.jpg)
まず、上のシリンダー(MIWA LSP用交換シリンダー)から交換しましょう。
部屋内よりサムターンの2個のビスを抜き取りましょう。サムターンが外れました。
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/mpl_02.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/mpl_03.jpg)
サムターンと同時に、シリンダーが外れます。(左)そして、ハイセキュリティなシリンダー(この場合は、マルティロック=右)を取り付けます。
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/mpl_04.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/mpl_05.jpg)

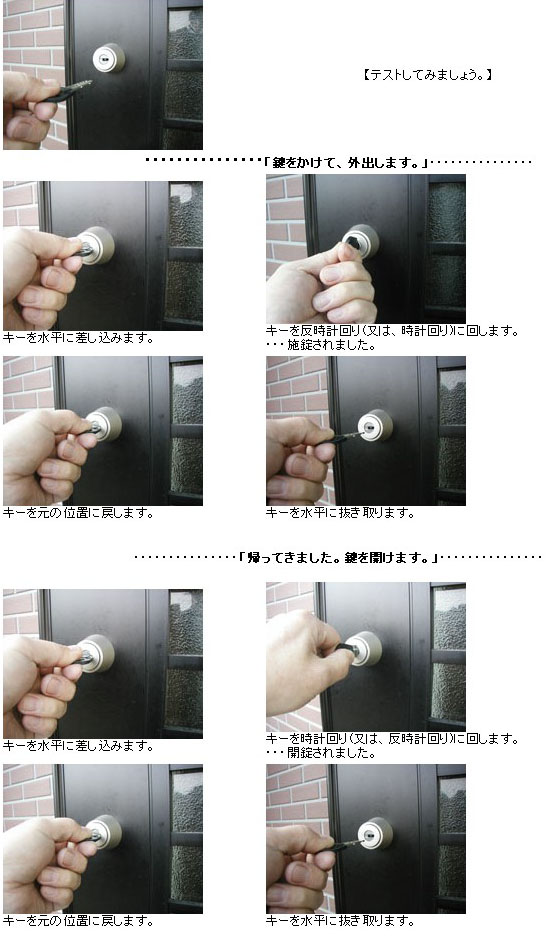

部屋内よりサムターンの2個のビスで取り付けましょう。これで、上のシリンダー(MIWA LSP交換用シリンダー)は、取り付け完了です。
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/mpl_06.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/mpl_07.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/mpl_te_1.jpg)
次に、下のシリンダー(MIWA PA用交換シリンダー)を交換しましょう。

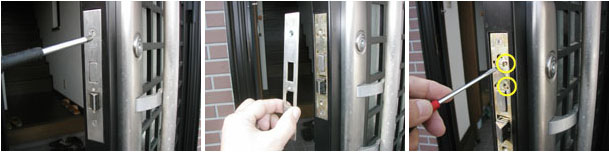

フロント部分の2個のビスを抜き取って、シリンダー側の「シリンダー留めピン」2本(黄色の丸印)を抜き取ります。
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/mpl_08.jpg)

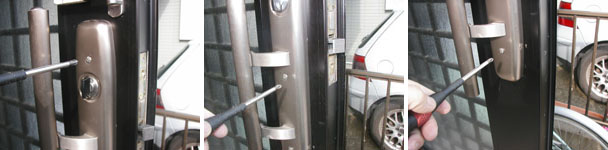

部屋内の3個(上・中・下)のビスを抜き取ってしまいましょう。
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/mpl_09.jpg)
部屋内側と外側のハンドルが同時に外れます。
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/mpl_10.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/mpl_11.jpg)
シリンダーが簡単に外れます。(左)そして、ハイセキュリティなシリンダー(この場合は、マルティロック=右)を取り付けます。
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/mpl_12.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/mpl_13.jpg)
先程の「シリンダー留めピン」を押し込み、フロント部分を元のようにします。
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/mpl_14.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/mpl_15.jpg)

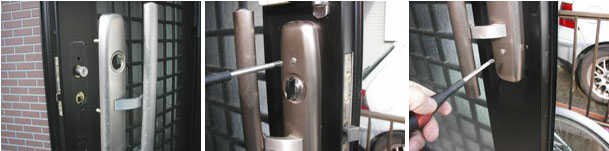

ハンドルを元のように戻していきます。「ビスの締めすぎに注意。」
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/mpl_16.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/mpl_te_2.jpg)

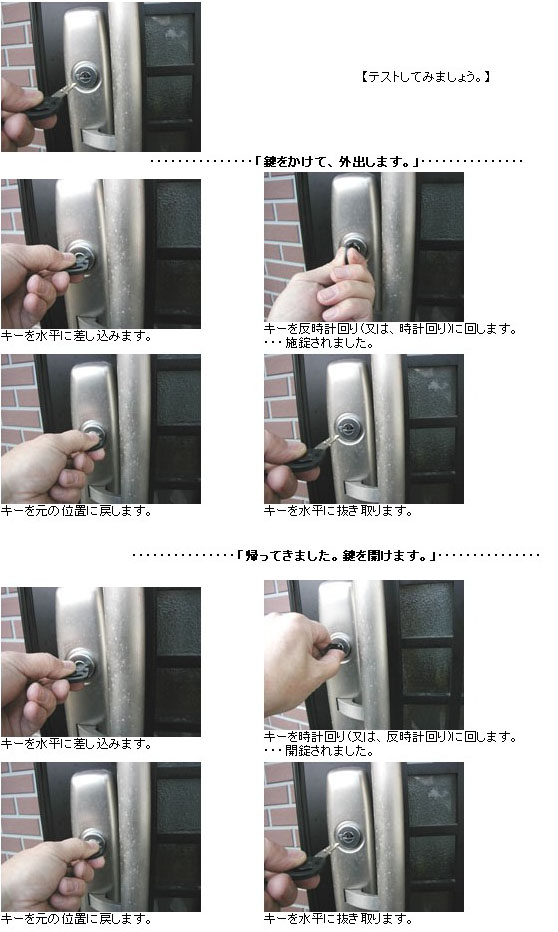

交換完了
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/mpl_17.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-1/1/mpl_18.jpg)
困ったときは、お気軽にご相談ください。
現場の経験豊富な店長が、良きアドバイスと交換時の注意点など的確にご案内いたします。
