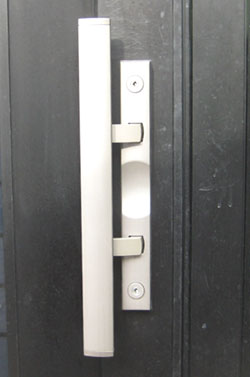

MIWA GAS3(刻印)錠ケースの交換(取替え)方法
MIWA GAS3(刻印)錠ケース 交換方法
![MIWA GAS3 錠ケース 交換方法](https://kagi.itembox.design/item/img/manual/genkan-1/gas3/gas3-10.jpg)
![MIWA GAS3 錠ケース 交換方法](https://kagi.itembox.design/item/img/genkan-2/4/thm_03.jpg)
![](https://kagi.itembox.design/item/img/manual/genkan-1/gas3/gas3-3.jpg)

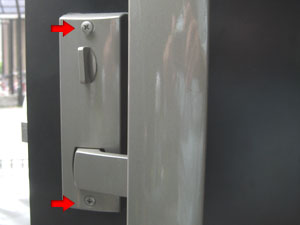

部屋内からドアノブについている上側と下側のネジを取外します。
上側は縦2箇所です。
![](https://kagi.itembox.design/item/img/manual/genkan-1/gas3/gas3-2.jpg)

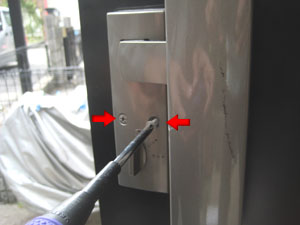

上が終わったら下のネジも取ってしまいます。下側は横に2箇所です。
ここで気をつけなければいけないことは、表の方のドアノブも同時に外れますので、手で支えてやりましょう。
![](https://kagi.itembox.design/item/img/manual/genkan-1/gas3/gas3-4.jpg)

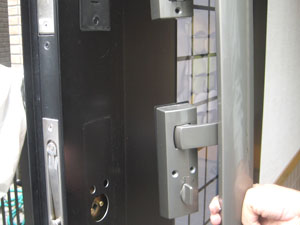

部屋内のドアノブが外れました。
![](https://kagi.itembox.design/item/img/manual/genkan-1/gas3/gas3-5.jpg)

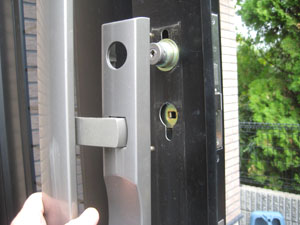

部屋外(表側)のドアノブも外れました。
![](https://kagi.itembox.design/item/img/manual/genkan-1/gas3/gas3-6.jpg)

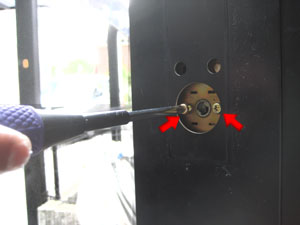

シリンダーを取外します。
室内側の左図の2ヶ所のビス(シリンダーが固定されています)を外してます。
![](https://kagi.itembox.design/item/img/manual/genkan-1/gas3/gas3-7a.jpg)

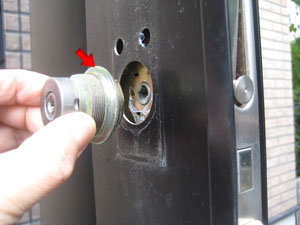

室外側からシリンダーが取外せました。
この時、シリンダーに金属製のリングが付いていますので、付いている位置をよく見ておいてください。
![](https://kagi.itembox.design/item/img/manual/genkan-1/gas3/gas3-8.jpg)

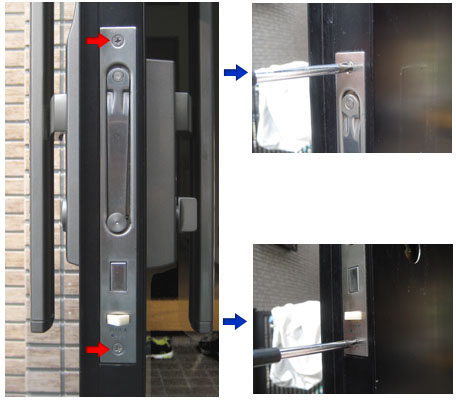

錠ケースの取りつけビス2ヶ所を外します。
![](https://kagi.itembox.design/item/img/manual/genkan-1/gas3/gas3-9.jpg)

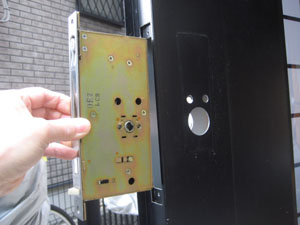

これで錠ケースが取外せました。
![](https://kagi.itembox.design/item/img/manual/genkan-1/gas3/gas3-11.jpg)

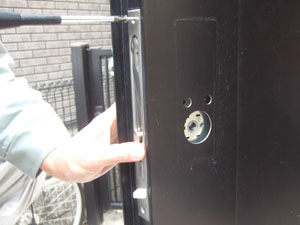

(←左図は新しく取り付けている様子です。)
