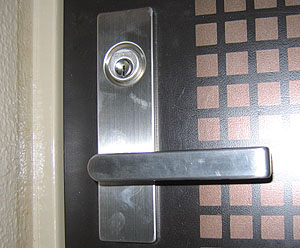

SHOWA・NewXキーBL、BLL用交換シリンダー取替え説明
![]() |
マイナスドライバーとプラスドライバーで取替え(交換)できます。 |
![](https://kagi.itembox.design/item/img/manshon/8/snxbl_01.jpg)
作業中はドアを開けて、閉まらないようにしておきます。
![](https://kagi.itembox.design/item/img/manshon/8/snxbl_02.jpg)
室内側
【1】
レバーハンドル下のビスを取ってしまいます。
![](https://kagi.itembox.design/item/img/manshon/8/snxbl_03.jpg)
【2】
ビスを取ってしまったら、先に室内側よりレバーハンドルを手前に引きぬきましょう。そして、室外側です。
![](https://kagi.itembox.design/item/img/manshon/8/snxbl_04.jpg)
【3】
赤印が本体のビスです。
![](https://kagi.itembox.design/item/img/manshon/8/snxbl_05.jpg)
【3】
そのビス4本を全部取ってしまいましょう。
![](https://kagi.itembox.design/item/img/manshon/8/snxbl_06.jpg)
【4】
本体の錠ケースが外れます。
![](https://kagi.itembox.design/item/img/manshon/8/snxbl_07.jpg)
【5】
取外した室内側の錠ケースです。
![](https://kagi.itembox.design/item/img/manshon/8/snxbl_08.jpg)

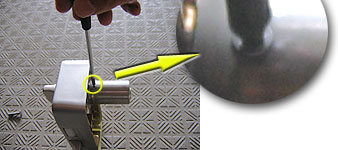

【6】
筒状(シリンダーキャップ)の上部に小さなビスがあります。ドライバーを取替えて丁寧に抜き取りましょう。
![](https://kagi.itembox.design/item/img/manshon/8/snxbl_08_1.jpg)
【7】
ビスが外れたらシリンダーキャップを引きぬきます。この時、このシリンダーキャップを引き抜く時に回しながら引き抜かないようにして下さい。少し力を入れて手前に引きぬきましょう。
![](https://kagi.itembox.design/item/img/manshon/8/snxbl_09_1.jpg)
【8】先ほど外した小さなビスの左右に切り欠があって、このようなストッパーで、シリンダーを固定しています。 抜き取りましょう。
【8-1】赤印のところにストッパーがあります。
![](https://kagi.itembox.design/item/img/manshon/8/snxbl_09_2.jpg)
【8-2】
ストッパーの拡大図
![](https://kagi.itembox.design/item/img/manshon/8/snxbl_09_3.jpg)
【8-3】
取り外した左右のストッパーです。
![](https://kagi.itembox.design/item/img/manshon/8/snxbl_09_4.jpg)
【9】
これでシリンダーがフリーになりましたので、古いシリンダーを取り除きます。
あとは取り外したときと逆の手順で新しいシリンダーを取り付けていきます。
