引き戸の中央と戸先部分の2ヶ所の鍵の交換説明

プラスとマイナスのドライバーを使います。

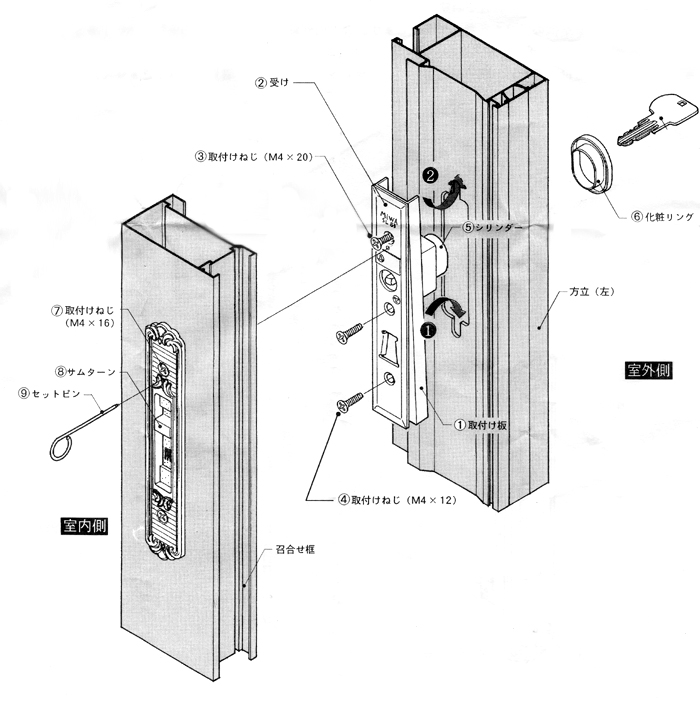

このページの下の方に、組立図を載せていますのでそれと下記「取外し解説」とあわせてご覧下さい。

【中央部分の取外し】

【1】室外側の鍵の化粧リング取外します。
【1-1】化粧リングをマイナストライバーの先で		【1-2】キズつけないように軽くこねって取外します。

【2】室内側の取外し
【2-1】一番上のビスは緩めるだけで外れません		【2-2】上から2番目と3番目のビスを取外します

【3】錠ケースを取外すには、上にあげてから下方を取出して外します。
【3-1】錠ケースを持って一旦上に上げて下から外します。		【3-2】はめ込む時は下から入れてからはめ込みます。

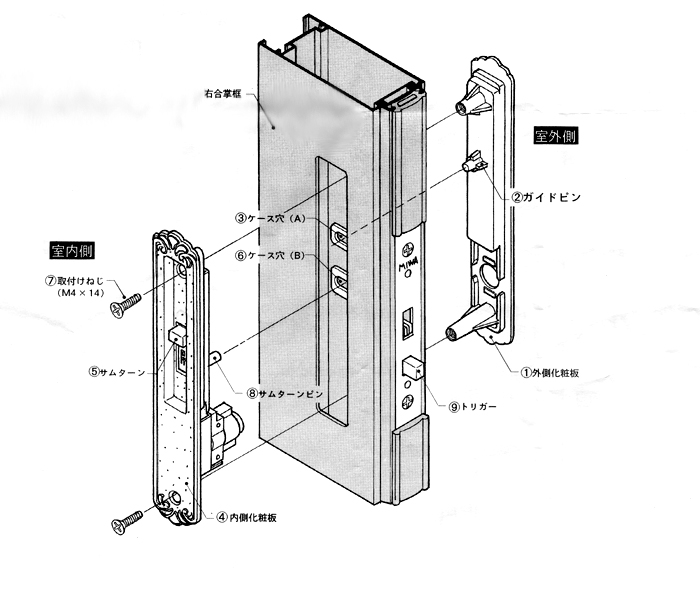

【戸先部分の取外し】

【4】戸先に取付けられている鍵を取外します。
【4-1】室内側からまず２箇所のビスを外します		【4-2】室外側のカバーが外れます。

【5】

【5-1】２箇所のビスを外して錠ケースを取り出します
KH-215 交換・取替え方法9

[取付け時のここがポイント]

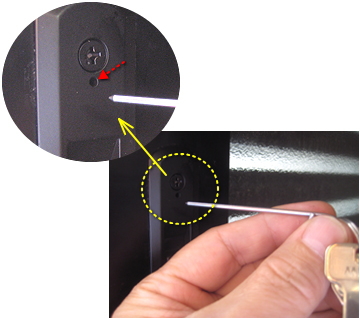

左の写真が、セットピンです。
これは、外扉と内扉の錠ケースが同じ高さ(位置)になっているかを確認することができるピンです。
外扉と内扉の隙間をマイナスドライバー等を使って、少しだけ隙間を拡大しましたら、その状態のままでのぞきこみます。このセットピンが外扉用の錠ケースの穴にスムーズに入っていることが確認できればOKです。この位置で外扉と内扉の錠ケースのビスを締付けます。
一応これで完了ですが、試験的に部屋内から施錠してみます。
