ALPHA(アルファ)のサムラッチ錠をMIWAの玄関錠に交換

まず、部屋内のドアノブを外します。
このようなフック(非売品)を利用するか、マイナスドライバーを使って、ドアノブの首元に２～３mmの穴が開いていますので、そこにこのフックやマイナスドライバーの先端を引っ掛けて反時計回りに回します。

ドアノブ全体が反時計回りに回り終わると、ドアノブが外れます。
ドアノブを外すと、座金が２本のネジで固定されていますので、このネジを十字ドライバーで外します。

外側の把手の下のところに4本のネジがあります。それを抜き取ると、本体が外れます。

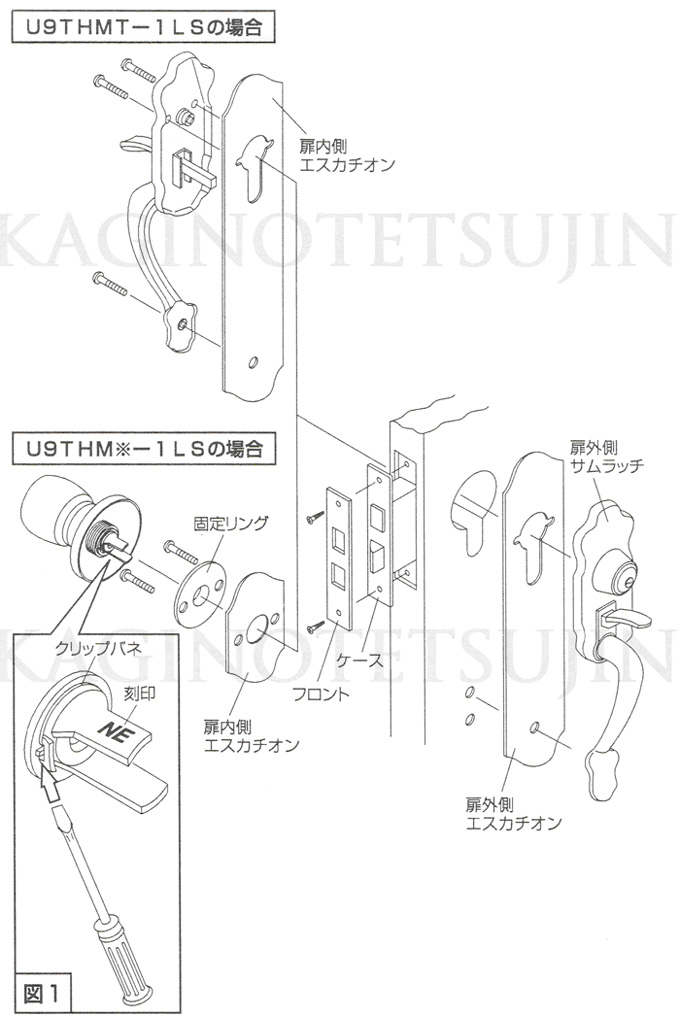

取り外したら、このような加工穴が開いています。本製品の中に入っている図面を確認します。

必要な箇所を加工します。この場合は、把手下部のあたりに加工穴が1箇所必要でした。

錠ケースは、タテ130mm ヨコ25mmです。加工なしで押入し、固定出来ました。
扉外側サムラッチを扉外側エスカチオンとともに取り付けます。

部屋内の座金を扉内側エスカチオンとともに取り付けます。
固定できたら、ドアノブを回し込みます。

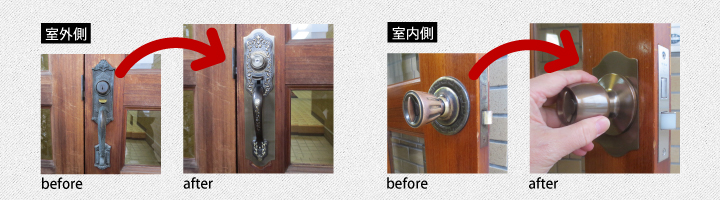

取替え完了です。

取り替えは完了しましたが、出来上がりをチェックすると・・・
