PanaHome 5500サムラッチハンドル交換・取替え方法
WEST サムラッチハンドル装飾錠の取外し方
WEST サムラッチハンドル装飾錠 取っ手側（下側）の取外し

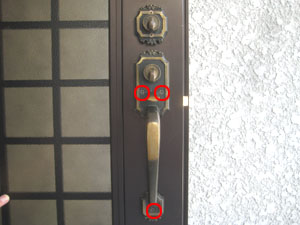

【1】取っ手部にある３ヶ所（赤○）のビスを確認します。

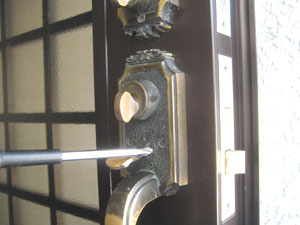

【2】確認が出来れば３ヶ所のビスをすべて取り外します。

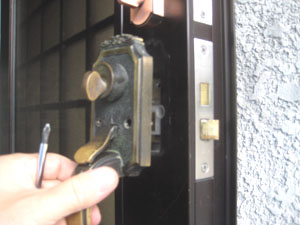

【3】室内側本体が取り外せました。

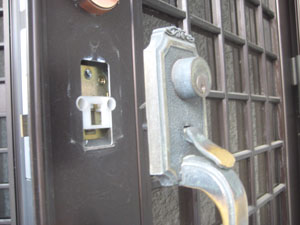

【4】いっしょに室外側本体も取り外せます。

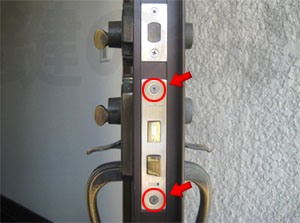

【5】錠ケースを取外します。ドア前面部のフロントにある２ヶ所（赤○）のビスを取ります。

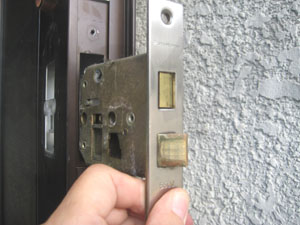

【6】錠ケースが取り外せました。これで取っ手部本体はすべて取外すことができました。
WEST サムラッチハンドル装飾錠 補助錠（上側）の取外し
【1】室内側サムターンにある２ヶ所（赤○）のビスを取外します。

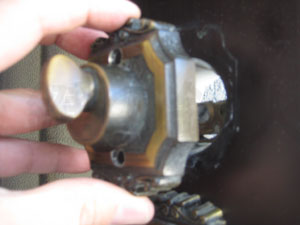

【2】室内側サムターン部が取り外せます。

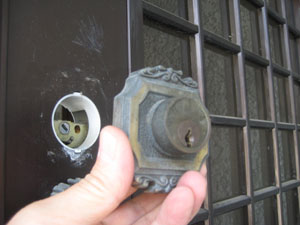

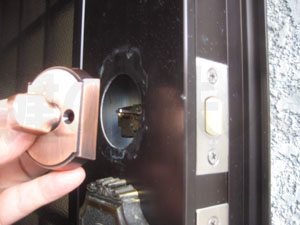

【3】室外側の補助錠もいっしょに取り外せます。

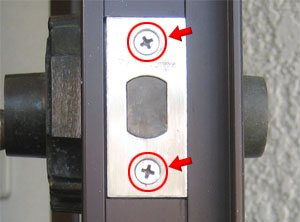

【4】補助錠側（上側）の錠ケースを取ります。前面部フロントにある2ヶ所のビスを取外します。

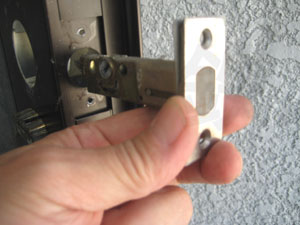

【5】錠ケースが取り外せました。これで補助錠部はすべて取外すことができました。
WEST サムラッチハンドル装飾錠の取り付け方
WEST サムラッチハンドル装飾錠 取っ手側（下側）の取り付け

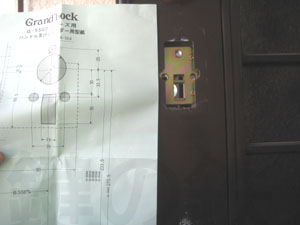

【1】まずは付属の型紙をドアにあてがい、穴を開ける位置（また広げる位置）を確認します。
【2】確認できればドリルで穴を開けます。画像はΦ10の大きさです。

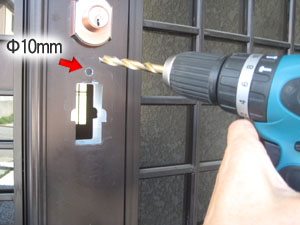

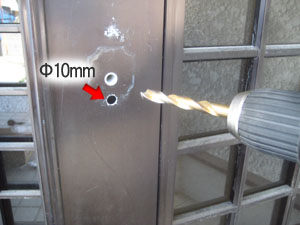

【3】取っ手下部にも穴を開けます。画像はΦ10の大きさです。
【4】フロントを止めるビス穴をドリルであけます。

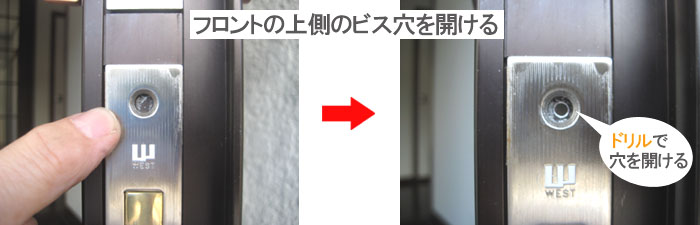

一度錠ケースをはめ込んでみてください。するとフロント上側のビスの穴が塞がっているはずです（左画像）。そこに目印をつけ、ドリルでビス穴をあけてください（右画像）。
一度錠ケースをはめ込んでみてください。するとフロント上側のビスの穴が塞がっているはずです（左画像）。そこに目印をつけ、ドリルでビス穴をあけてください（右画像）。
 |

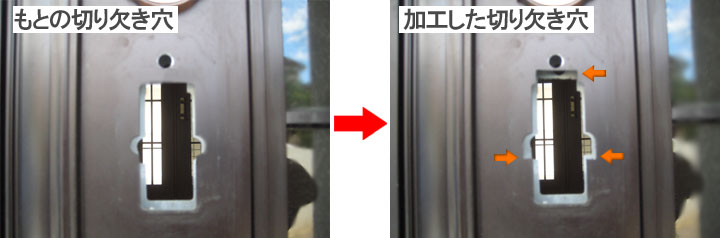

【5】取っ手部本体(サムラッチ錠本体)を取付けるために切り欠き穴を広げます。型紙と画像を参考にしてヤスリ等で削り、切欠き穴を広げてください（室外側・室内側ともに）。
 |

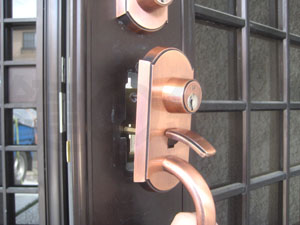

【6】取り付けは取外した工程の逆を行えば簡単に取り付けできます。

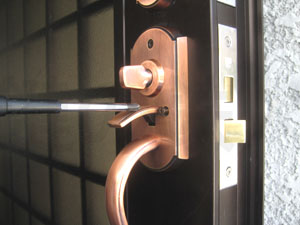

錠ケースをはめ込み、室内側、室外側の錠本体を取り付け、最後に室内側からビスで止めるだけです。
取外す場合と違い、錠本体の取り付けは4ヶ所のビス止めが必要になります。
錠ケースをはめ込み、室内側、室外側の錠本体を取り付け、最後に室内側からビスで止めるだけです。
取外す場合と違い、錠本体の取り付けは4ヶ所のビス止めが必要になります。
 |
 |
WEST サムラッチハンドル装飾錠 補助錠（上側）の取り付け

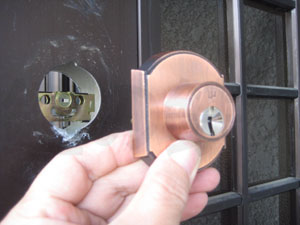

【1】上記の取外しと逆の工程を行えば簡単に取り付けます。
錠ケースを取り付け、室外、室内側の補助錠を取り付けます。※注意（下記参照）
錠ケースを取り付け、室外、室内側の補助錠を取り付けます。※注意（下記参照）
 |
 |

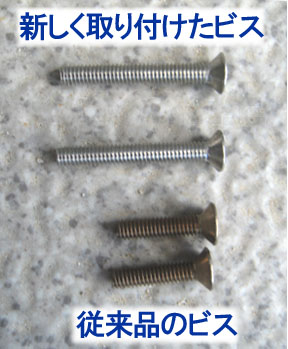

【注意】補助錠を取付ける際、もともと使われていたビス（従来のビス）は長さが足りないため使うことができません。
そのため、ホームセンターなどでビスをご購入いただく必要があります。
必要なビスは《M4×40》です。（10本入りで20円ほど）
※商品に同梱されていません！

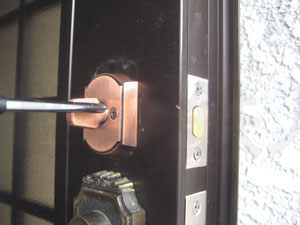

【2】室内側から上記のビス《M4×40》で止めれば取り付け完了です。

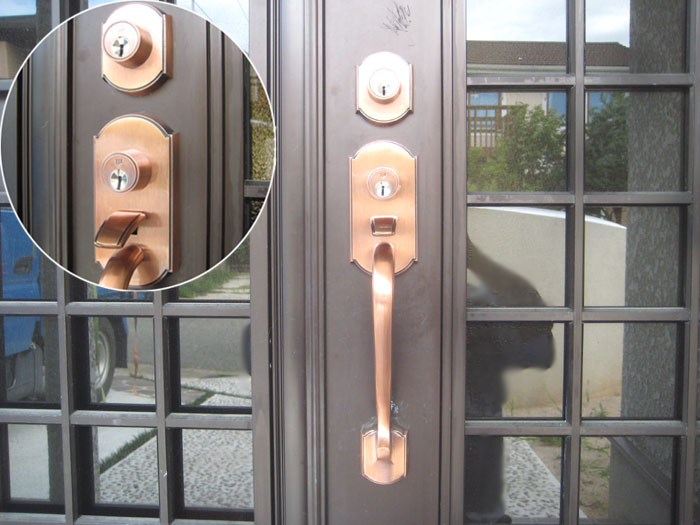

取り付け完了

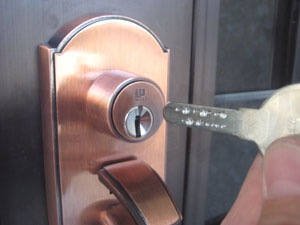

最後に鍵の動作を確認しましょう。鍵がかかるか、開けることができるか確認しましょう。
動作の確認が終われば取替え完了です。お疲れ様でした！
動作の確認が終われば取替え完了です。お疲れ様でした！
 |
 |
