作業の間はドアを開けたまま、閉じないようにしてください。
上側のシリンダーの取り外し方法
(埋め込まれているシリンダー)
![セキスイハウス シリンダー 交換](https://kagi.itembox.design/item/img/item/category/sekisuihouse/ppa1-tx_manual01.jpg)
セキスイハウスの玄関ドアです。従来品のカギからディンプルキーに交換します。
![セキスイハウス シリンダー 交換](https://kagi.itembox.design/item/img/item/category/sekisuihouse/ppa1-tx_manual02.jpg)
上側のシリンダーを交換していきます。(埋め込まれている側)
![セキスイハウス シリンダー 交換](https://kagi.itembox.design/item/img/item/category/sekisuihouse/ppa1-tx_manual03.jpg)
室内側からサムターン(ツマミ)の左右にある2本のネジを取ります。
![セキスイハウス シリンダー 交換](https://kagi.itembox.design/item/img/item/category/sekisuihouse/ppa1-tx_manual04.jpg)

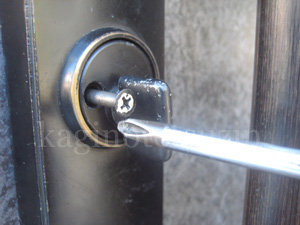

ネジを外すとサムターンを取り外すことができます。
![セキスイハウス シリンダー 交換](https://kagi.itembox.design/item/img/item/category/sekisuihouse/ppa1-tx_manual05.jpg)
室外側のシリンダーが取り外せます。
![セキスイハウス シリンダー 交換](https://kagi.itembox.design/item/img/item/category/sekisuihouse/ppa1-tx_manual06.jpg)
新しいシリンダーを取り付ける場合は、上記の取外したときと逆の手順を行ってください。
下側のシリンダーの取り外し方法
![セキスイハウス シリンダー 交換](https://kagi.itembox.design/item/img/item/category/sekisuihouse/ppa1-tx_manual07.jpg)
下側のシリンダーを交換していきます。
取外し方法は一部2パターンあります。
![セキスイハウス シリンダー 交換](https://kagi.itembox.design/item/img/item/category/sekisuihouse/ppa1-tx_manual08.jpg)
まずはフロント部分を見てください(GKの刻印があり、カンヌキが出たりするところです)。
三角形の白いトリガーが飛び出ていると思います。これは、ドアが閉まっていないときに誤作動しないための装置です。
![セキスイハウス シリンダー 交換](https://kagi.itembox.design/item/img/item/category/sekisuihouse/ppa1-tx_manual09.jpg)
そのトリガーを指で押しながら、
![セキスイハウス シリンダー 交換](https://kagi.itembox.design/item/img/item/category/sekisuihouse/ppa1-tx_manual10.jpg)
室内側のサムターンを横に回します(矢印方向に)。
ここからサムターンを取外していきますが、その方法はサムターンの種類によって2パターンあります。現在取り付けられているサムターンを見て【パターン1】か【パターン2】かを判断してください。
![セキスイハウス シリンダー 交換](https://kagi.itembox.design/item/img/item/category/sekisuihouse/ppa1-tx_manual11.jpg)
サムターンの取り外しパターン1を説明していきます。
サムターンを横にすると矢印部分にビスが見えてきます。
![セキスイハウス シリンダー 交換](https://kagi.itembox.design/item/img/item/category/sekisuihouse/ppa1-tx_manual12.jpg)
そのビスをプラスドライバーで外していきます。
パターン1はこれで終了です。
![セキスイハウス シリンダー 交換](https://kagi.itembox.design/item/img/item/category/sekisuihouse/ppa1-tx_manual13.jpg)
続いてパターン2を説明していきます。
サムターンを横にすると矢印部分に穴が見えます。
![セキスイハウス シリンダー 交換](https://kagi.itembox.design/item/img/item/category/sekisuihouse/ppa1-tx_manual14.jpg)
六角レンチを用意します。
(ホームセンター等で100円程度で売られています。)
![セキスイハウス シリンダー 交換](https://kagi.itembox.design/item/img/item/category/sekisuihouse/ppa1-tx_manual15.jpg)
サムターンにある穴に六角レンチを入れ、反時計回りに回していきます。
![セキスイハウス シリンダー 交換](https://kagi.itembox.design/item/img/item/category/sekisuihouse/ppa1-tx_manual16.jpg)
サムターンを固定していたネジが取れます。
これでパターン2の説明は終わりです。
![セキスイハウス シリンダー 交換](https://kagi.itembox.design/item/img/item/category/sekisuihouse/ppa1-tx_manual17.jpg)
パターン1またはパターン2で現在サムターンを固定するネジが外れた状態になっているはずです。
続いてサムターン(ツマミ)を縦に戻します。
![セキスイハウス シリンダー 交換](https://kagi.itembox.design/item/img/item/category/sekisuihouse/ppa1-tx_manual18.jpg)

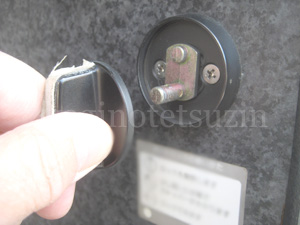

縦に戻したあと、サムターンを引っ張ると取外せます。
![セキスイハウス シリンダー 交換](https://kagi.itembox.design/item/img/item/category/sekisuihouse/ppa1-tx_manual19.jpg)
サムターンを取外すと2本のビス(ネジ)が見えてきますのでそのビスを取ります。
![セキスイハウス シリンダー 交換](https://kagi.itembox.design/item/img/item/category/sekisuihouse/ppa1-tx_manual20.jpg)
サムターンの台座が取れました。
![セキスイハウス シリンダー 交換](https://kagi.itembox.design/item/img/item/category/sekisuihouse/ppa1-tx_manual21.jpg)
同時に室外側にあるシリンダーも取外せます。
これで下側シリンダーの取り外しが終わりました。
最後にテストをしましょう!
![セキスイハウス シリンダー 交換](https://kagi.itembox.design/item/img/item/category/sekisuihouse/ppa1-tx_manual26.jpg)
取付が終わればキーを差込み、左右に回して、カギの開閉が可能かどうかテストしてみてください。
※必ずドアを開けたまま行なってください。
キーの開閉のテストが終われば取り付け完了です。お疲れさまでした!
