NEWデュガード ラフィールの交換
YKKap玄関錠 NEWデュガード ラフィールの鍵交換

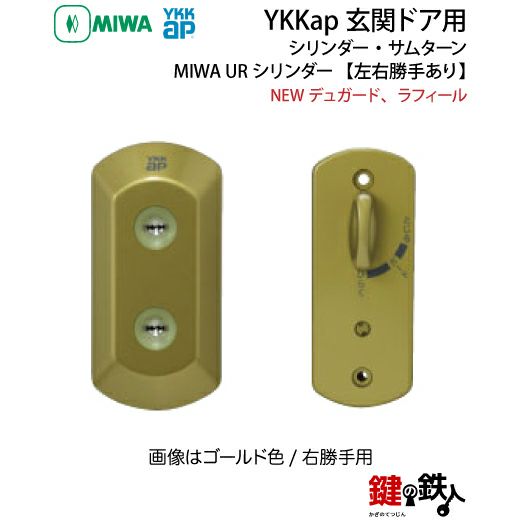

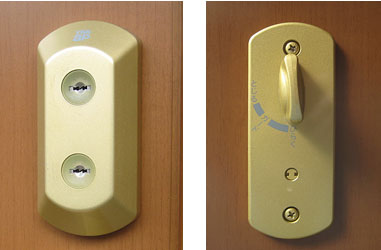

 YKKap-MCY-482左用例 |
 左＝室外側 右＝室内側 |

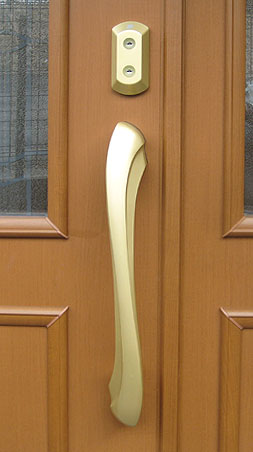

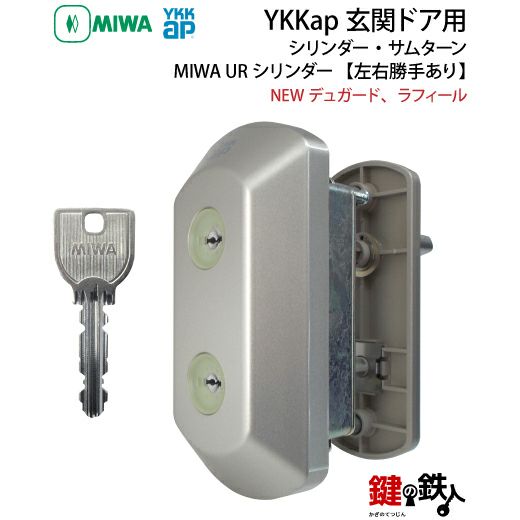

玄関錠NEWデュガード ラフィールは、シリンダーの形に特長があります。
同じYKKapデュガードのシリンダーでも、下記のようなシリンダーもあります。
同じYKKapデュガードのシリンダーでも、下記のようなシリンダーもあります。
YKKap MCY-482の取替え、交換方法
YKKap MCY-482の取替え・交換は、とても簡単にできます。
【1】室内側を取外します。
【1-1】２ヶ所のビスを外します。
【1-2】室内側が外れます。
【2】室外側を取外します。

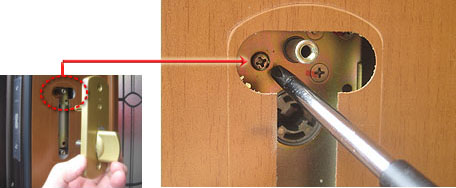

【2-1】１ヶ所のビスを外します。
【2-2】室内側が外れます。
取付けは上記取外しの逆の工程でしていきますが、
取付時、ココが重要ポイント！

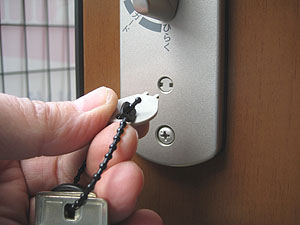

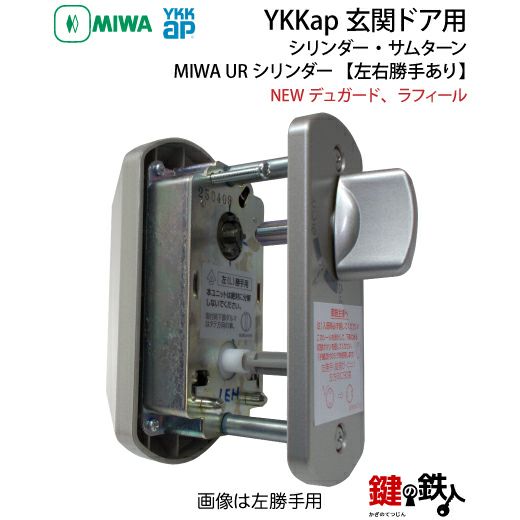

【3】右勝手、左勝手の切り替えを必ずしてください。
左勝手にしました。

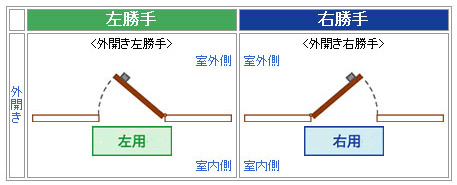

図解による右用・左用の違い
左用＝外からドアを見て、吊元が左側
右用＝外からドアを見て、吊元が右側
右用＝外からドアを見て、吊元が右側

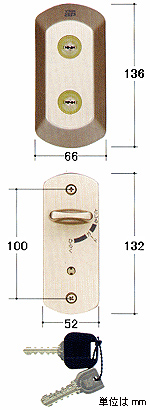

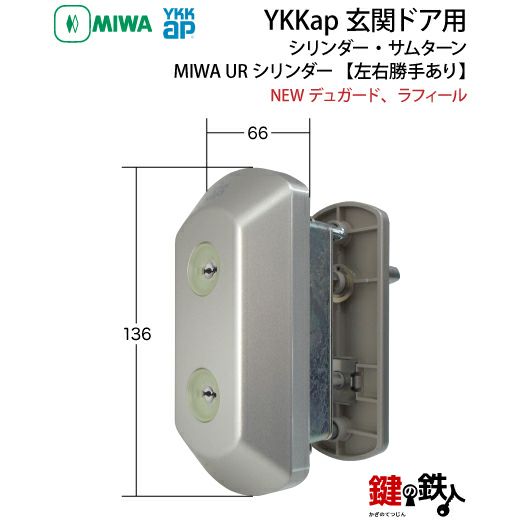

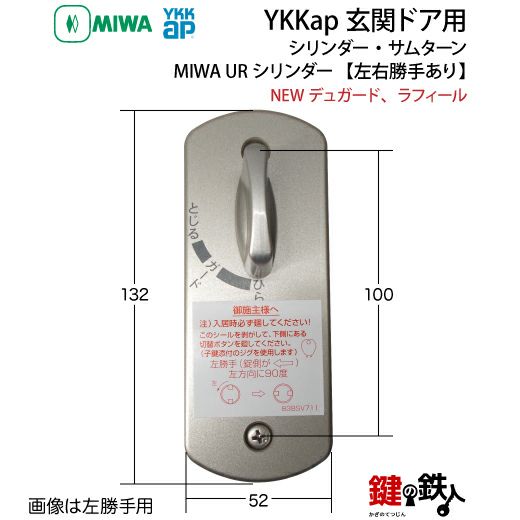

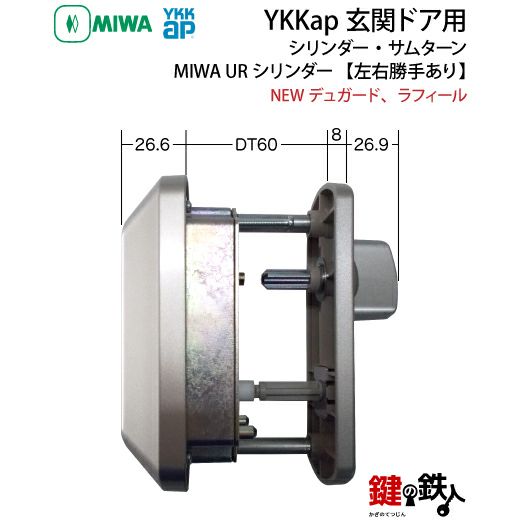

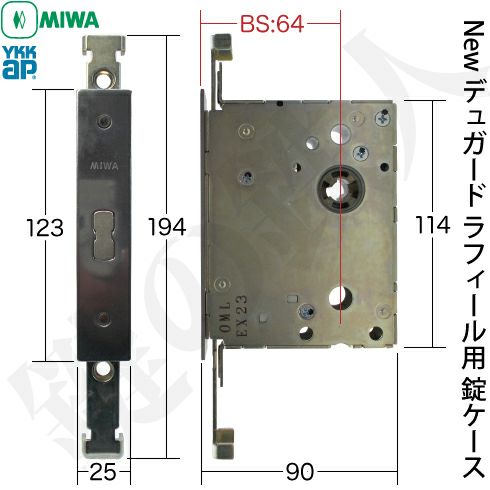

寸法図
画像は右用
