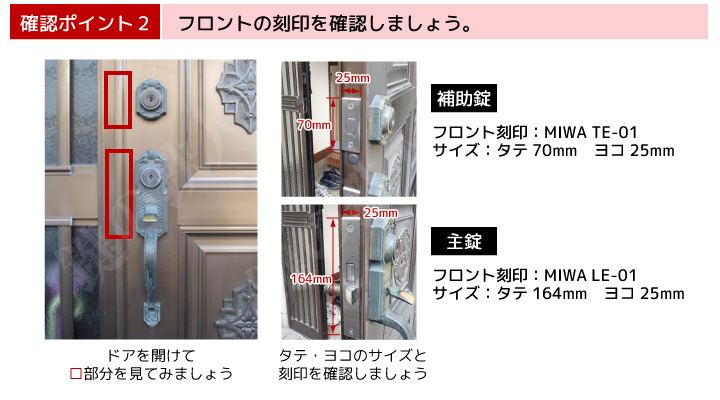

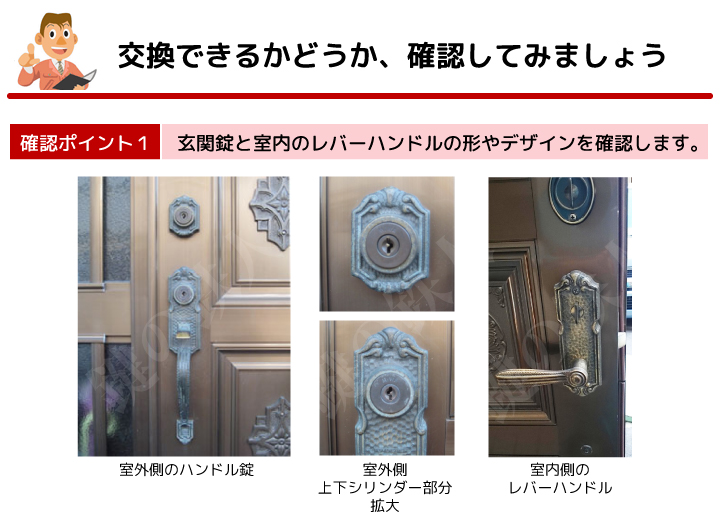

AEGIS GATE(イージスゲート) MIWAサムラッチ錠の補助錠をイージスゲートに交換

MIWA(美和ロック)のサムラッチ錠(アンティークタイプ)の補助錠を自動施錠タイプ「AEGIS GATE(イージスゲート)」に取替える方法

あきらめていた少し古い玄関錠をテンキータイプのデジタルドアロックにできる方法をご紹介します。
加工工事は、必要ありませんので、十字ドライバー1本で取替えできます。

AEGIS GATE イージスゲート

「おサイフケータイ」やIC定期券などの「ICカード」が自宅の鍵になります。
扉への加工が不要な次世代キーレスシステム
AEGIS GATE(イージスゲート)

AEGIS GATE イージスゲート
AEGIS GATE イージスゲート
AEGIS GATE イージスゲート
AEGIS GATE イージスゲート
AEGIS GATE イージスゲート
AEGIS GATE イージスゲート
MIWA TE-01をイージスゲートへ交換

部屋内から2本のビスを外し、サムターンを外します。

MIWA TE-01をイージスゲートへ交換

外の飾り座が外れます。

MIWA TE-01をイージスゲートへ交換

シリンダー留ビスを2本抜き取ります。

MIWA TE-01をイージスゲートへ交換

部屋外からシリンダーが外れます。

MIWA TE-01をイージスゲートへ交換

錠ケースを外します。

MIWA TE-01をイージスゲートへ交換

古い錠ケースを抜き取り・・・

MIWA TE-01をイージスゲートへ交換

新しい錠ケースを入れます。

MIWA TE-01をイージスゲートへ交換

イージスゲート本体(外側)のケーブルをドアの中に入れます。

MIWA TE-01をイージスゲートへ交換

部屋内へケーブルを引き込みます。

MIWA TE-01をイージスゲートへ交換

シッカリと、ケーブルを部屋内へゆっくり引き込んでしまいます。

MIWA TE-01をイージスゲートへ交換

部屋の外側のイージスゲート(室外ユニット)を固定する位置を仮に決めます。

MIWA TE-01をイージスゲートへ交換MIWA TE-01をイージスゲートへ交換

接続シャフト差し込みます。

MIWA TE-01をイージスゲートへ交換 MIWA TE-01をイージスゲートへ交換

イージスゲート内側(室内ユニット取付ブランケット)の金具にケーブルを入れます。

MIWA TE-01をイージスゲートへ交換

固定ビスで、外側のイージスゲートと部屋内の金具(室内ユニット取付ブランケット)を連結させて、固定します。
(この場合は、MIWA LSPのビス穴へビスを入れます。)

MIWA TE-01をイージスゲートへ交換

室内ユニットに、外側のイージスゲートのケーブルを接続させます。

MIWA TE-01をイージスゲートへ交換

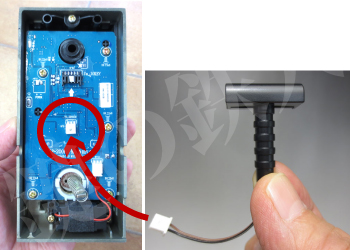

自動施錠ができるように、ドア枠の方に貼り付けるマグネットに反応するためのマグネットセンサー用コネクターを接続します。
マグネットセンサー用コネクターを室内ユニットの印のところに差し込みます。

MIWA TE-01をイージスゲートへ交換
MIWA TE-01をイージスゲートへ交換

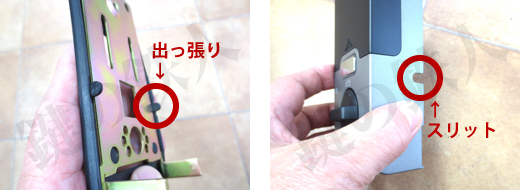

マグネットセンサー用コネクターを室外に出すために右勝手のドアの場合左写真の出っ張ったゴムの部分をカッターで切除して右の写真のスリットからセンサー部分だけ出します。

MIWA TE-01をイージスゲートへ交換

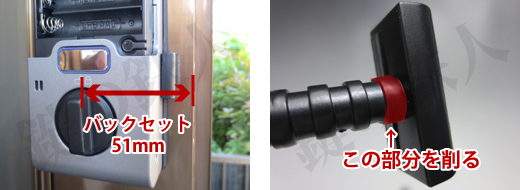

この玄関錠は、バックセット(ドアの角からドアノブまたは、シリンダーの中心までの距離)が51mmのためマグネットとマグネットセンサー用コネクターとの距離が接近しすぎるためこの部分をヤスリやカッターなどで削りました。

MIWA TE-01をイージスゲートへ交換

室内ユニット固定していきます。まず、電池カバーを外します。

MIWA TE-01をイージスゲートへ交換

ビスで固定します。

MIWA TE-01をイージスゲートへ交換

側面からもビスで固定します。

MIWA TE-01をイージスゲートへ交換

電池を入れて完成です。
工事不要のイージスゲートです。

MIWA TE-01をイージスゲートへ交換

テストは、部屋内側から行います。

MIWA TE-01をイージスゲートへ交換

【注意】外からテストする場合は、「自動施錠」する場合がありますから、必ず部屋内に家人が居るようにしてください。

MIWA TE-01をイージスゲートへ交換

古い玄関ドアにも、自動施錠タイプのタッチパネル電気錠が取り付け出来ました。
MIWA TE-01をイージスゲートへ交換




当店スタッフが操作してみました

室内側からボタンを押して施錠・解錠

室内側から[施錠/開錠]ボタンで施錠/開錠
室内側本体の[施錠/開錠]ボタンを押すとドアロックが開錠/施錠します。

室外側からタッチパネルで解錠

室外側のタッチパネルに触れ、数字が点滅したら[*]を押します。
暗証番号(今回は初期設定の「1234」)を入力し、最後に[*]を押すとドアロックが開錠します。
