立山アルミ玄関錠「CAPIOS」シリンダーの交換（取替え）方法(3)

ドアの上部に「立山アルミ　CAPIOS」というドアの商品名を確認しましょう。

※品番は、合っているけど、チョット違うようだ!と思ったら、こちら

シリンダーのみ抜き取り、従来のセキュリティーの高い「GOALのディンプルキータイプのシリンダー」に交換することができます。

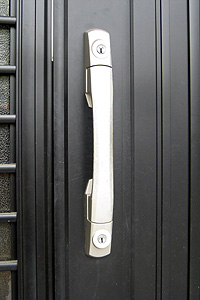

ドアハンドルの上下にあるシリンダーを交換します。

ドアを開けるとドアの厚みの部分にカンヌキが出入するところがあります。
ここに「GOAL-PXG」(上)と 「GOAL-TDD」(下)が確認できます。

上部のサムターンの2箇所のビスを外します。
下部のサムターンの2箇所のビスを外します。

室内側のドアハンドルが外れ、同時に室外側も外れます。

取外した室外側(シリンダーがついている)のドアハンドルを裏返します。
上下それぞれに4箇所、赤丸印の所にあるビスを外します。

ビスを外し、金属板をゆっくり外します。
【注意】ドアノブ本体は、床に写真の通りに置き動かさないようにしましょう。

シリンダーが現れます。
シリンダーを外します。
